氨制冷往复式风冷冷水机组结构设计

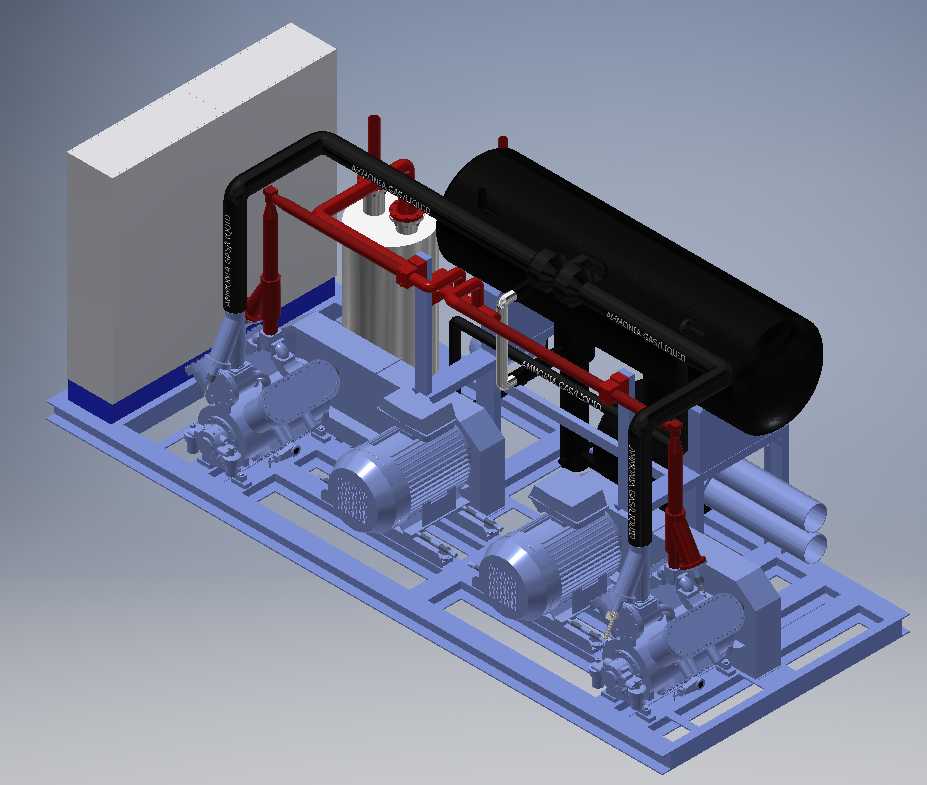

该套氨制冷风冷冷水机组，主要面向工业生产过程中的工艺冷却场景，可应用于食品速冻、化工制程冷却、大型商超冷链配套、工业车间恒温调控等需要持续提供低温载冷介质的工况，采用氨作为制冷剂，相比传统氟利昂类制冷剂，具备更高的单位容积制冷量，且环保属性更强，不会对大气臭氧层造成破坏，适配中大型制冷量需求的工业场景。整套机组采用分体式集成撬装结构设计，将核心功能部件全部整合在统一的钢制底座框架上，省去了现场分散安装时的大量管路对接、部件校准工作，仅需在现场完成电源接入、冷却系统管路对接即可投入运行，大幅缩短项目现场的安装调试周期，降低现场施工的难度与成本。机组核心配置两台往复式压缩机作为制冷循环的动力核心，搭配两台卧式冷凝器完成制冷剂的冷凝换热过程，配套两台驱动电机为压缩机提供动力输出，同时集成了气液分离器、储液装置、高低压管路、阀门组件、控制柜体等全套辅助部件，各部件在底座上的布局经过优化排布，既预留了足够的操作检修空间，也尽可能压缩了整机的占地尺寸，适配多数工业厂房内的设备安装空间要求。设计过程中充分考虑氨制冷剂的特性，管路走向遵循制冷循环的流程逻辑，高压侧与低压侧管路采用不同颜色做区分标识，红色管路对应高压高温制冷剂通路，黑色管路对应低压侧通路，便于后期运维人员快速识别管路属性，排查运行故障。管路连接部位全部采用密封性能优异的连接结构，避免氨制冷剂泄漏带来的安全风险，底座框架采用型钢焊接成型，具备足够的结构强度，可承受整套设备运行过程中的振动载荷与部件自重，运输过程中也可对内部核心部件形成有效防护。冷凝器采用卧式布局，与压缩机的排布形成合理的气流与管路走向，减少管路弯折带来的制冷剂流动阻力，提升整套制冷循环的运行效率。机组的工作原理与常规制冷循环一致，通过压缩机对低压气态氨进行压缩，使其成为高温高压气态后进入冷凝器，与流经冷凝器的冷却介质完成热交换，冷凝为高压液态氨后经节流装置降压，进入蒸发器侧吸收载冷介质的热量实现制冷效果，吸热蒸发后的低压气态氨再次回到压缩机完成循环。整套机组额定制冷容量可达335KW，可满足中等规模工业场景的冷却需求，各运动部件的安装位置都预留了减震安装空间，运行时的振动与噪音控制在工业场景允许的范围内，设备周边预留的检修通道可满足日常运维时的部件拆装、巡检操作需求，控制柜布置在机组侧方的独立位置，既方便操作人员查看运行参数，也可避免管路冷量或热量对电控元件造成影响。
