MQ-9收割者长航时察打一体无人机结构设计

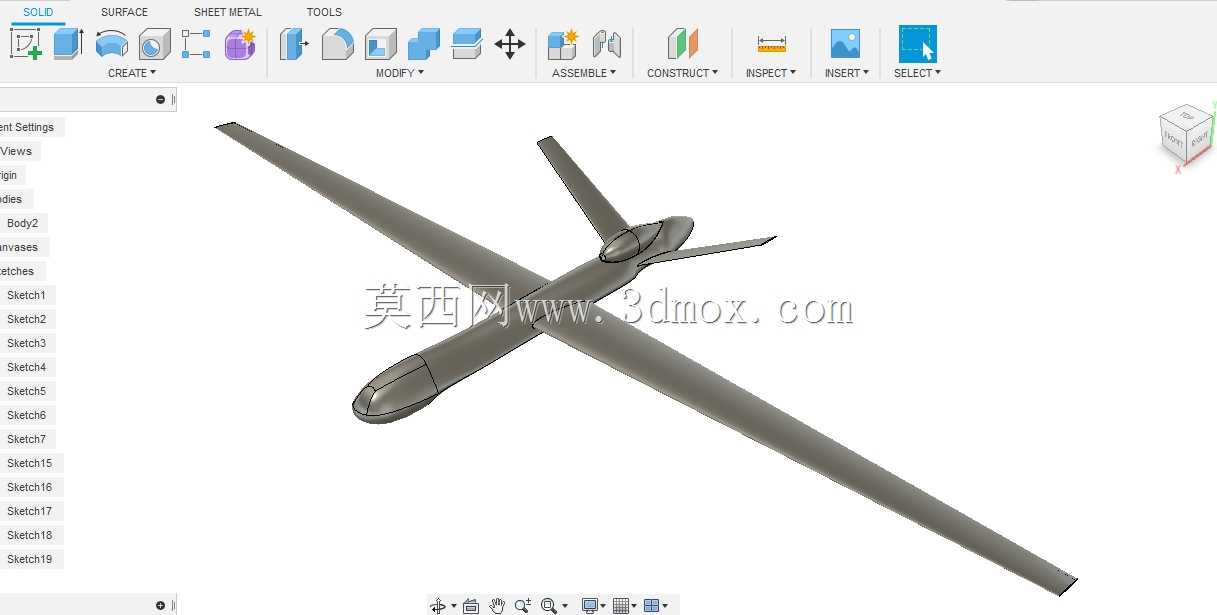

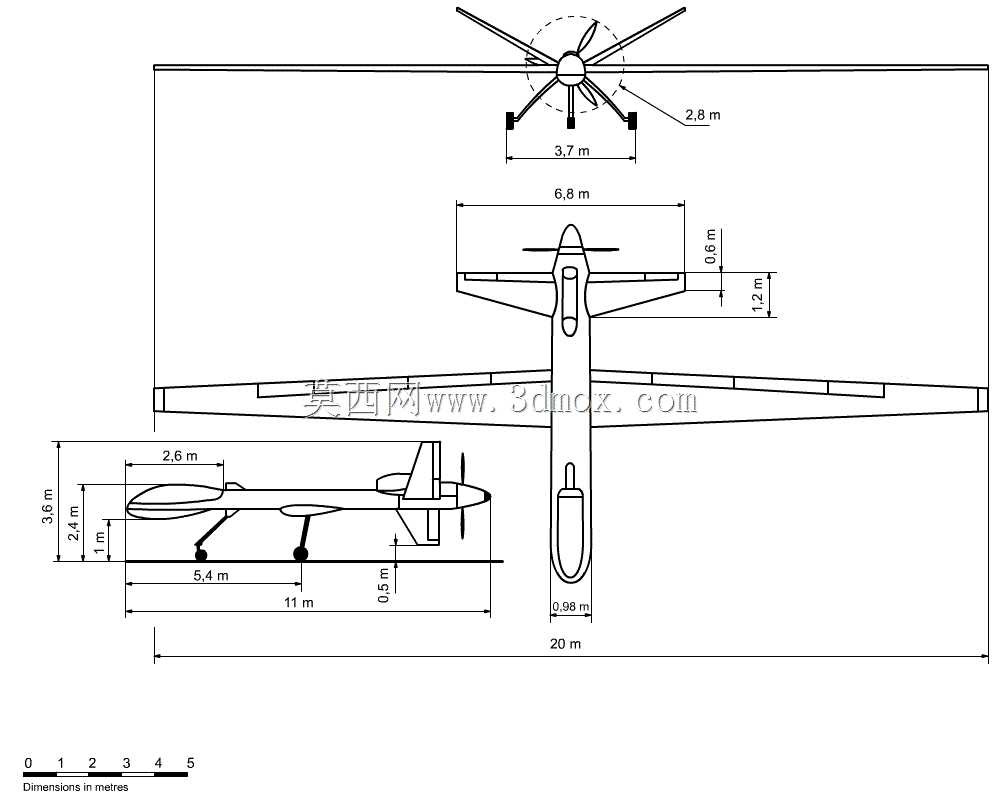

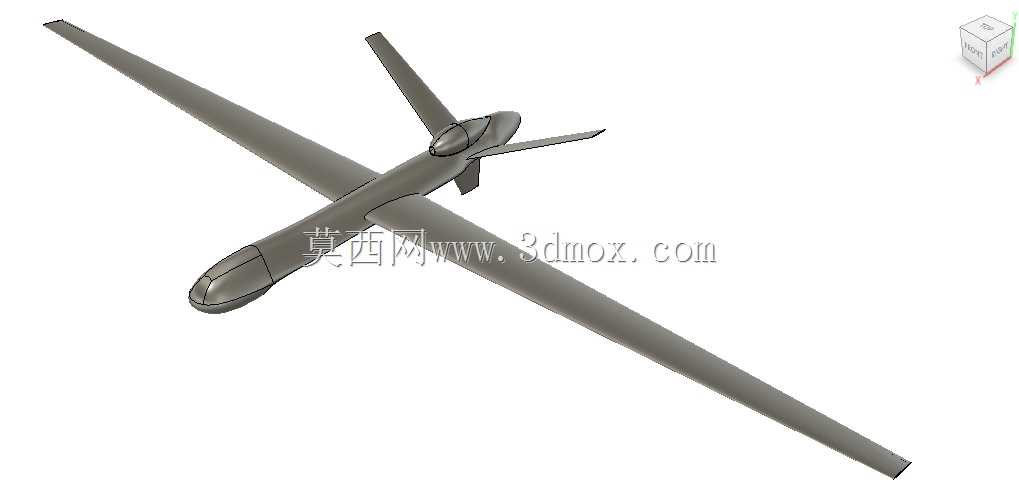

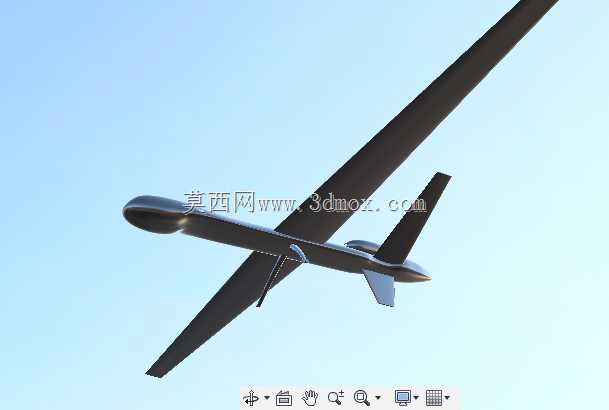

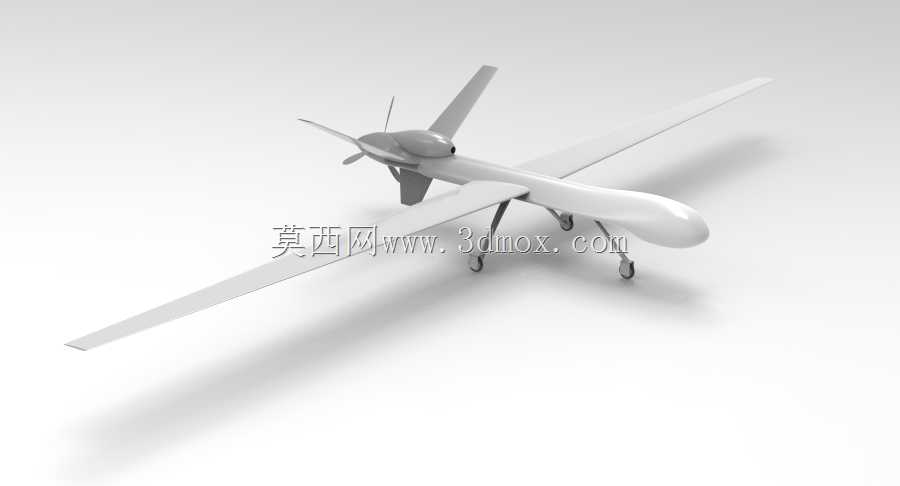

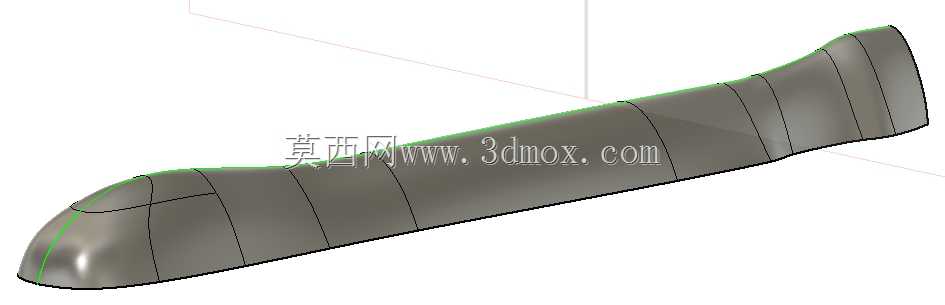

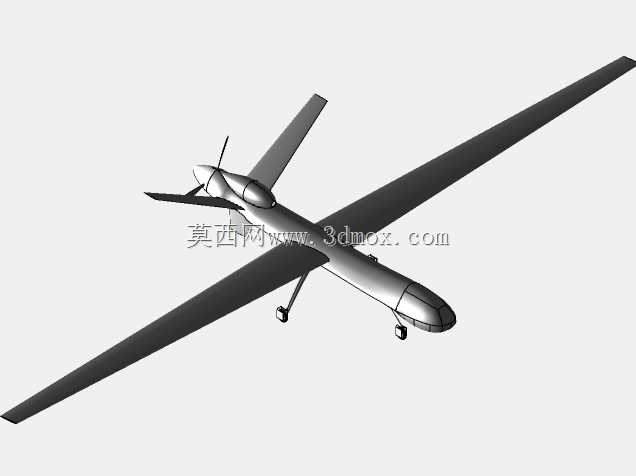

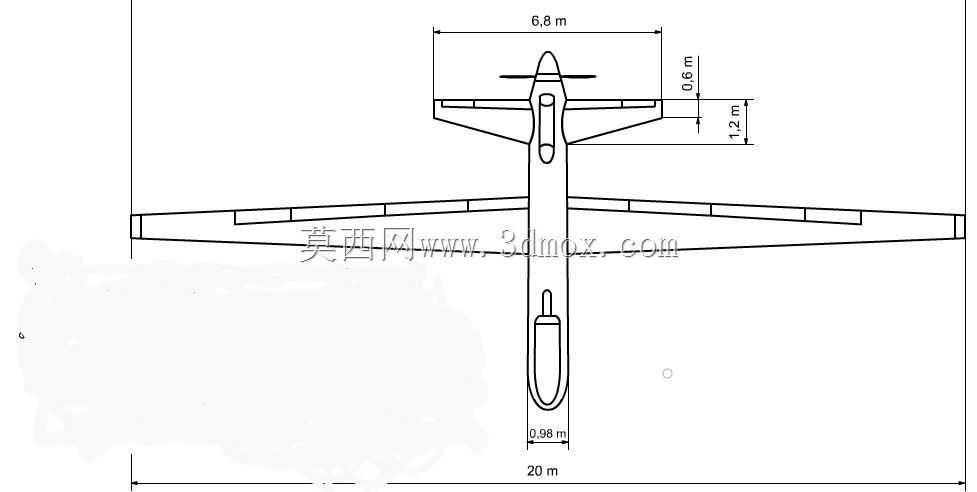

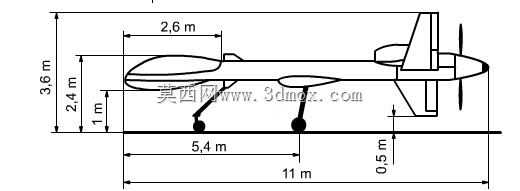

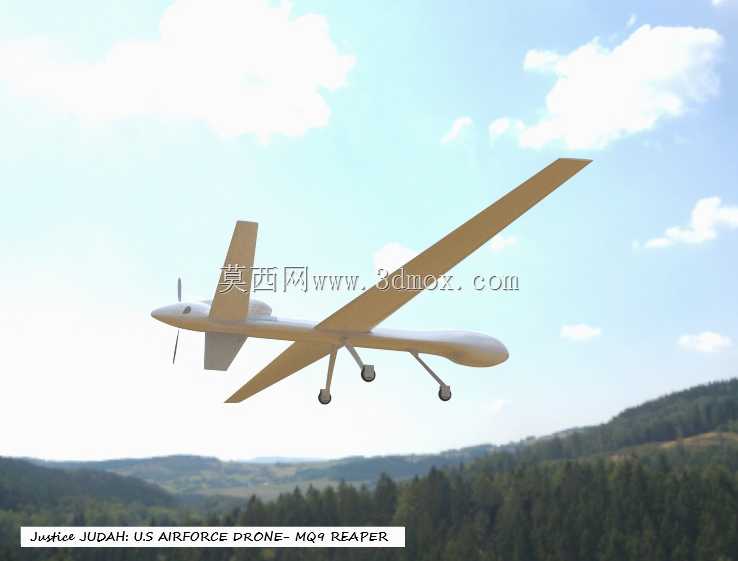

该型无人机的整体气动布局采用大展弦比中单翼搭配V型尾翼设计，机翼展弦比远超常规有人作战飞机，核心设计目标是降低巡航阶段的诱导阻力，保障数千公里航程下的燃油经济性，适配长航时滞空任务需求。机身采用流线型截面设计，从前至后依次布置任务载荷舱、航电设备舱、动力舱与燃油存储舱，各舱段的重量分配经过反复配平计算，确保全机重心始终处于机翼气动焦点的合理范围内，避免飞行过程中出现俯仰配平异常。起落架采用前三点式可收放结构，前起落架布置于机头下方，配备转向机构用于地面滑行阶段的方向控制，主起落架安装于机身中部两侧的承力框位置，缓冲行程经过参数匹配，可适应前线简易跑道的起降冲击，收放机构的运动轨迹在建模阶段已完成全行程干涉检查，确保收放过程中不会与机翼、机身蒙皮发生剐蹭。尾部推进式螺旋桨的安装位置避开了机身前部的任务设备视界，同时减少了螺旋桨气流对机载光电侦察设备的扰动，光电吊舱布置于机头下方的球形转塔内，可实现360度全向旋转，对地观测无遮挡盲区。从实际应用场景来看，该型无人机可执行广域战场侦察、目标持续跟踪、精确打击引导等任务，长航时特性使其能够在任务区域上空持续滞空数十小时，弥补有人战机滞空时间不足的短板。建模过程中，机翼的翼型选取经过气动效率权衡，低速巡航升阻比表现优异，翼根与机身的连接区域做了翼身融合过渡处理，既降低了干扰阻力，也强化了连接部位的结构强度，能够承受长时间巡航过程中的气动载荷。尾翼的V型布局同时兼顾了俯仰与航向操纵功能，相比常规尾翼布局减少了结构重量与气动阻力，操纵面的偏转角度范围经过合理设置，可满足不同飞行姿态下的操纵力矩需求。机身各段的蒙皮分块充分考虑了维护检修的可达性，设备舱口盖的位置预留了足够的操作空间，地面维护人员无需拆解大面积蒙皮即可完成核心设备的检修与更换。机载武器挂点布置于机翼下方，左右机翼各设置多个挂点，挂点的承载能力经过结构强度校核，可匹配不同重量的任务载荷，挂点与机翼承力梁的连接结构做了载荷扩散设计，避免武器挂载或发射时的冲击载荷造成局部结构损坏。进气道布置于机身背部，可避免地面滑行阶段吸入跑道杂物，同时降低机身前部的雷达反射截面积，兼顾了生存性设计需求。
