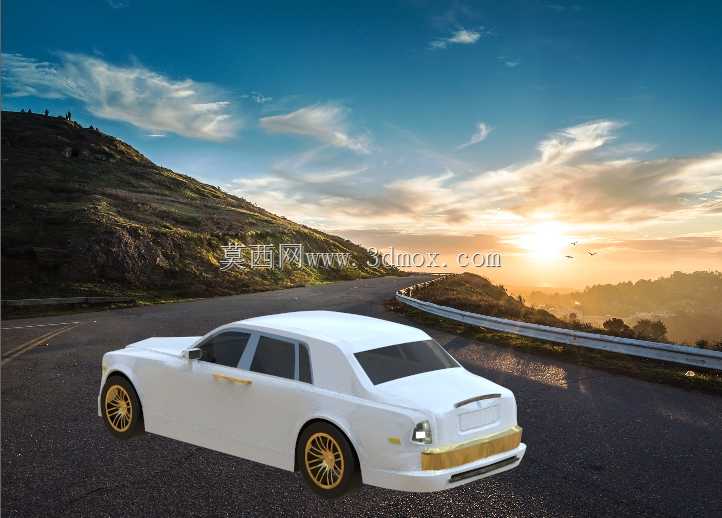

豪华轿车外观曲面结构三维数模

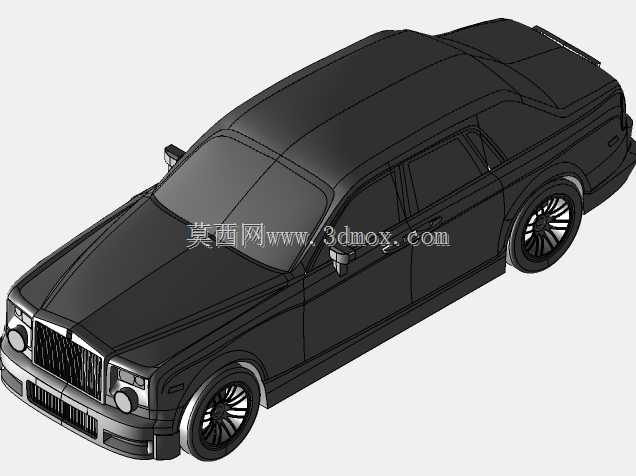

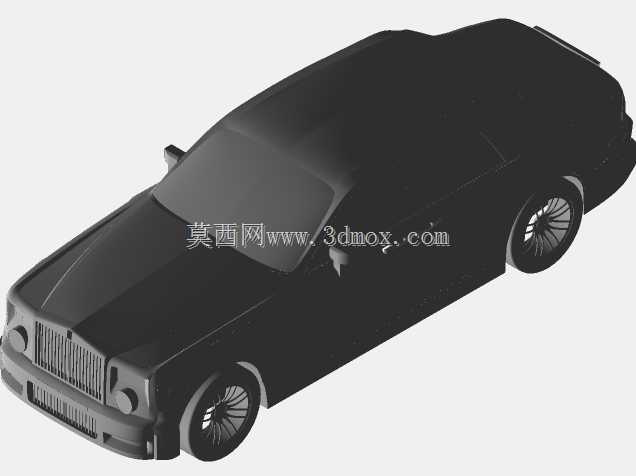

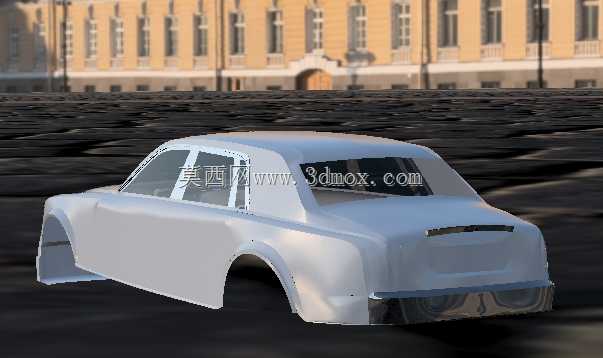

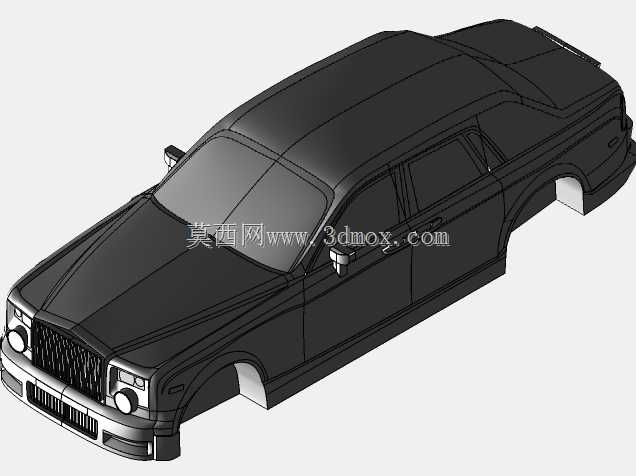

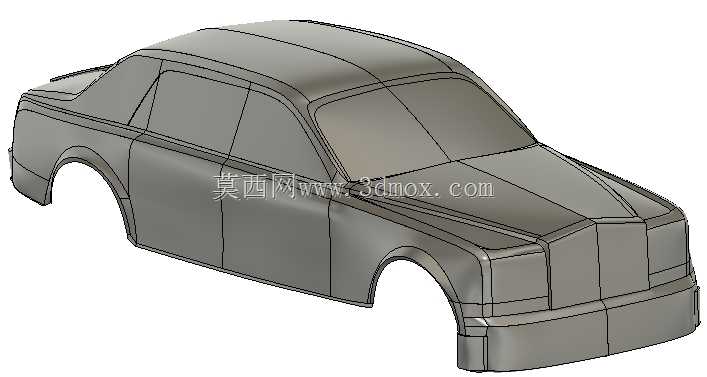

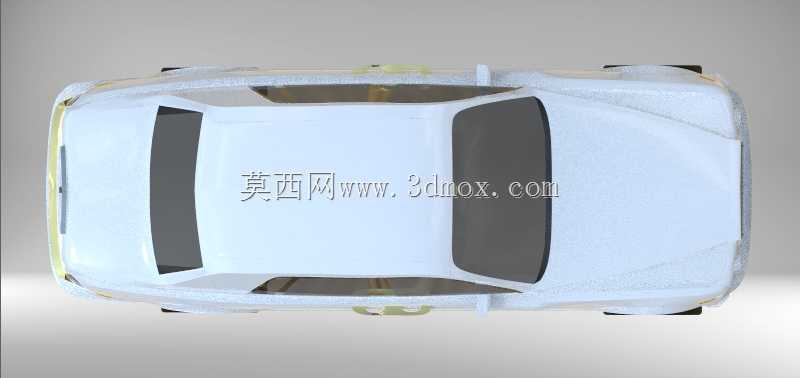

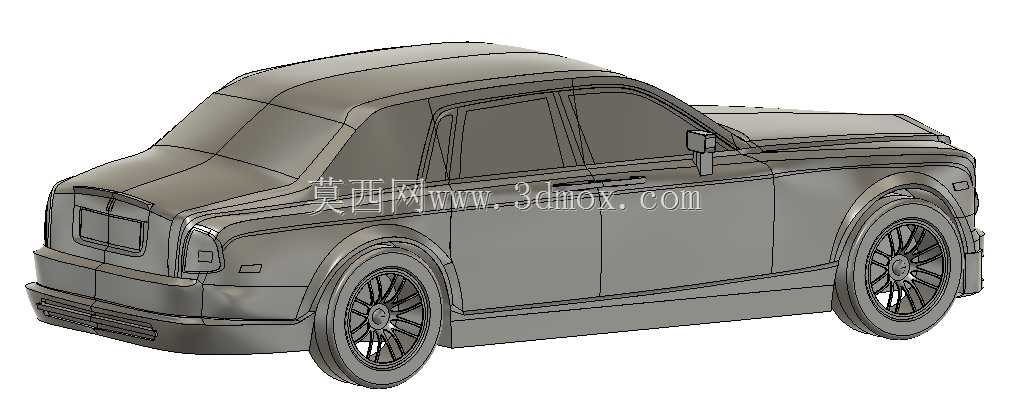

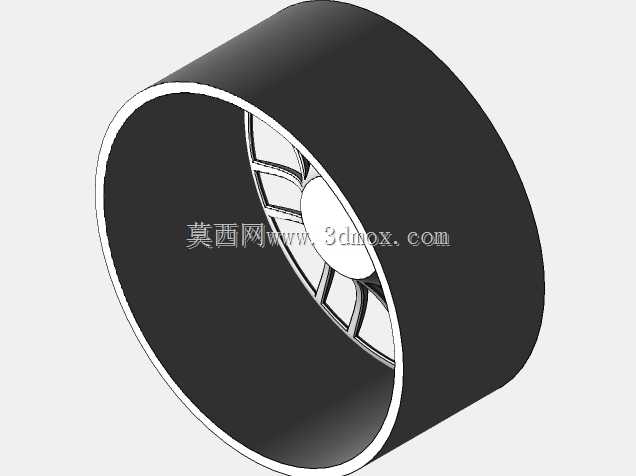

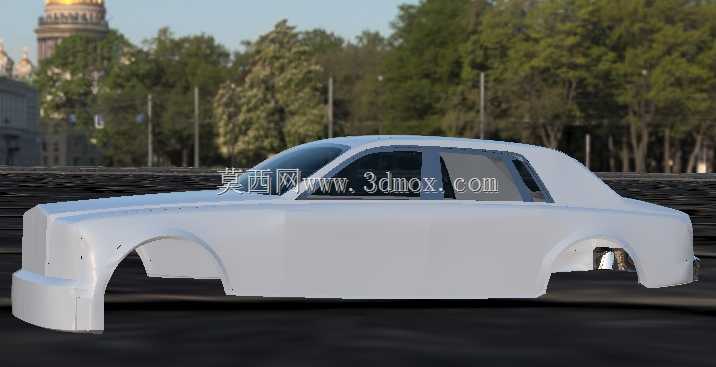

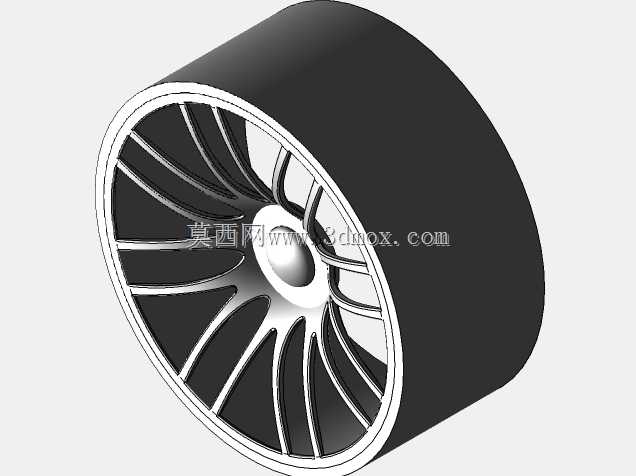

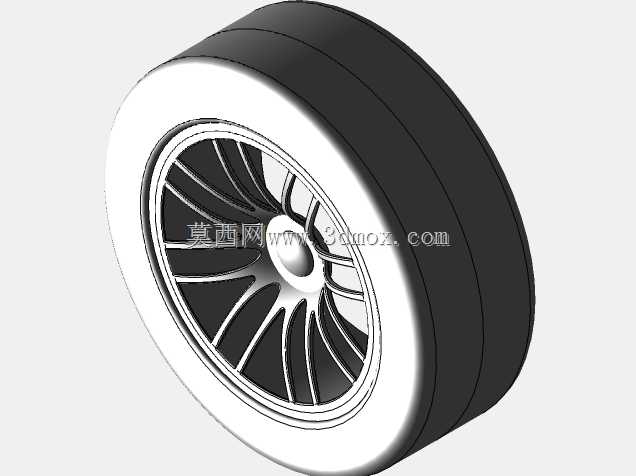

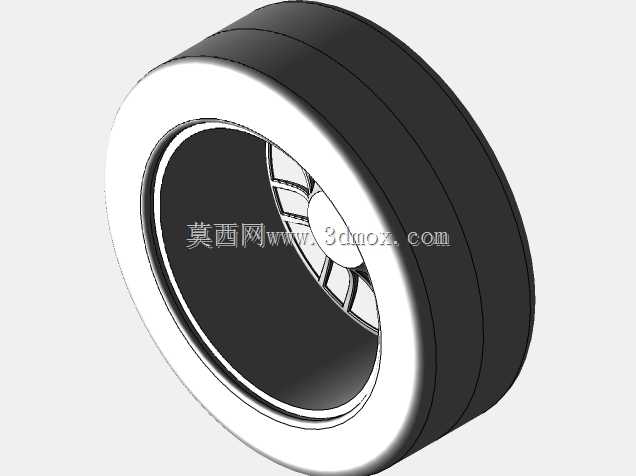

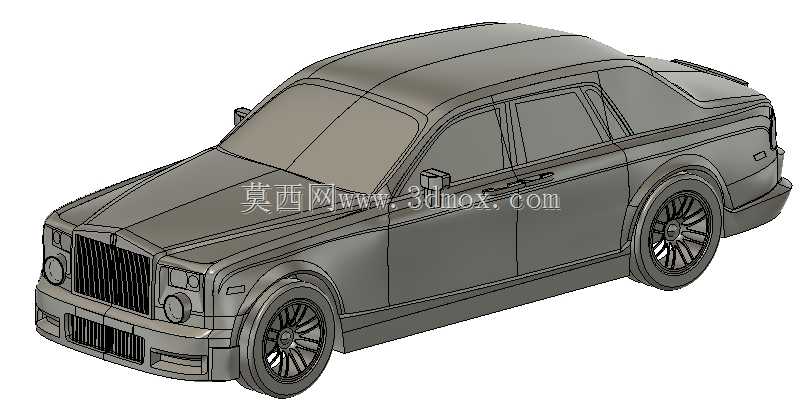

该模型聚焦豪华三厢轿车的外观曲面构建，可用于汽车造型评审、外饰件开发前期的结构验证、改装方案的虚拟匹配等场景，在整车正向开发流程中，外表面数模是衔接造型创意与工程结构设计的核心载体，能够为后续的空气动力学仿真、外覆盖件分缝设计、安装点位预留提供基础参照。建模过程中优先梳理整车外轮廓的边界约束，先确定轴距、轮距、整车长宽高的基础尺寸框架，明确前后悬长度、车身高度与轮拱的空间边界，保证轮胎转向时与轮罩的安全间隙，同时对齐前风挡倾角、腰线走向、C柱溜背角度的造型特征线，避免曲面构建过程中出现特征偏移。曲面搭建从基础的大面开始，先构建引擎盖、车顶、车门侧围、后备箱盖的基础G2连续曲面，通过曲率梳检查曲面的光顺度，避免出现局部曲率突变导致的反光畸变，再逐步细化前格栅区域、大灯安装面、保险杠型面、车窗边框的过渡曲面，处理好翼子板与车门、保险杠与侧围的拼接区域的圆角过渡，保证相邻曲面的连续性符合外饰件的加工工艺要求。细节处理阶段，还原车门把手的安装凹陷、侧转向灯的嵌入型面、轮毂的辐条造型、前后保险杠的进气与装饰特征，同时预留外后视镜的安装基座位置，核对门把手与车门内板的操作空间边界，保证外造型与内部机构的安装空间不发生干涉。建模过程中针对曲面拆分需求，将外覆盖件按照实际生产的分缝位置进行面组拆分，明确每个覆盖件的边界轮廓，方便后续对接工程设计阶段的壁厚设置、安装卡扣点位布置、冲压工艺可行性分析，同时对轮拱区域的曲面做特殊处理，保证不同规格轮胎换装时的空间兼容性，也能为后续的轮眉装饰件安装提供贴合的型面基础。完成基础曲面构建后，通过实体化检查验证曲面的封闭性，排查微小的曲面缝隙与重叠面，对特征转折区域做曲率连续性校验，避免后续导入仿真软件时出现网格划分失败的问题，同时对车身底部的曲面做简化处理，满足外造型展示与前期空气动力学仿真的精度需求即可，无需过度细化底盘结构细节。
