多辊组平行排布工业辊压输送设备结构

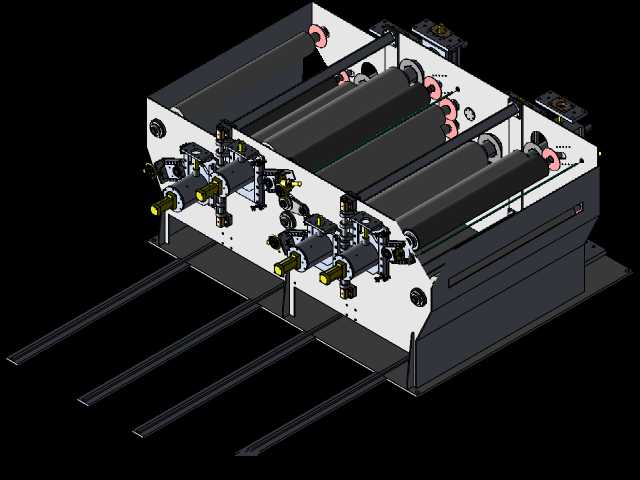

　　这套辊压输送结构主要面向卷材连续加工产线的前段进料、张力控制与多段压合工序场景，常见于薄膜涂布、金属带材整平、复合面料压延等生产环节，承担带材的平稳输送、辊间压力均匀施加、走料路径纠偏支撑的核心作用。从结构布局来看，设备采用双层平行辊组排布设计，上下层各配置三根平行布置的钢质辊轴，辊轴两端通过带座轴承固定在两侧立式安装墙板上，墙板采用整体厚钢板铣削加工成型，所有轴承安装位的同轴度、平行度公差控制在0.02mm以内，避免辊轴运转时出现跳动导致带材跑偏、压合厚度不均的问题。每根辊轴的驱动端都配置了独立的传动连接座，可根据产线工艺需求选择单独伺服驱动或者通过同步带联动驱动，辊轴表面做了硬铬镀层处理，粗糙度达到Ra0.8，

　　既保证与带材接触时的摩擦力均匀，也能避免长期运转出现表面锈蚀、粘料的问题。设备底部配置了三条平行的线性导轨安装位，可适配不同幅宽的产线安装需求，安装时需要保证导轨平面与辊轴轴线的垂直度误差不超过0.1mm/m，整套设备的安装边界预留了两侧传动组件的维护空间，墙板外侧的调节机构可实现上下辊组间隙的微调，调节精度可达0.01mm，能够适配0.1mm到5mm厚度范围内的不同带材加工需求。设计过程中特意将所有气动、润滑管路内置在墙板的预留走线槽内，避免外露管路被带材剐蹭，同时在每对辊组的进料侧配置了导向挡轮组件，可根据带材幅宽手动调节挡轮间距，减少带材进料时的偏移量。辊轴两端的密封结构采用双唇形密封圈，能够阻挡加工过程中产生的粉尘、

　　碎屑进入轴承内部，延长轴承的维护周期，整套结构的刚性经过有限元校核，在满负载压合工况下，墙板的最大变形量不超过0.03mm，能够保证长期连续运转的精度稳定性。设备的进料端和出料端都预留了与前后产线对接的安装接口，可直接与开卷机、收卷机、涂布头等设备联动，不需要额外制作过渡连接支架，降低产线集成的安装成本。
