龙门式板材输送定位加工机架结构

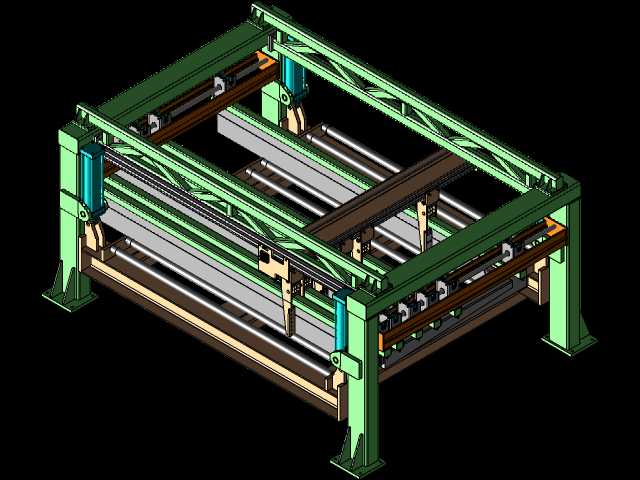

　　这套结构主要面向板材类加工产线的前段上料、定位与工位衔接场景，常见于人造板裁切、金属板材开平、保温板复合等连续生产环节，承担工件在不同加工工位间的水平输送，以及加工前的位置校准功能，替代传统人工抬料对位的低效作业模式，适配连续化节拍生产的工位衔接需求。整体采用龙门跨架式布局，两侧立式支撑立柱通过底部地脚板与车间预埋基础连接，安装时需保证两侧立柱的安装面平面度公差控制在合理范围，避免后续横梁安装出现扭曲应力，影响移动部件的运行平顺性。跨接在立柱顶部的两根平行横梁采用桁架式焊接结构，相比等截面实心梁在保证刚性的前提下降低了整体自重，横梁上铺设的直线导向副为横向移动机构提供运行轨道，

　　移动架上搭载的执行元件安装位可根据实际工艺需求加装吸盘抓手、压料机构或者裁切执行端，完成工件的移位、压紧或者加工动作。下部的辊道输送单元由多根平行排布的动力辊筒组成，辊筒间距根据常加工板材的最小幅面尺寸设定，避免小尺寸板材输送过程中出现卡滞、下坠问题，辊筒的安装基准与龙门横梁的导向方向保持垂直，保证板材输送方向与横向移动机构的运行方向呈正交状态，减少后续定位的补偿量。两侧立柱上集成的竖向导向与驱动部件，可带动上部横梁整体完成小行程的升降动作，适配不同厚度规格板材的加工避让需求，当输送大厚度工件时抬升横梁预留足够通过空间，加工作业时下降横梁保证执行端的作业行程处于最优区间。设计过程中对整体框架的受力做了针对性优化，

　　立柱与横梁的连接位置采用加强筋板补强，抵消横向移动机构启停时产生的交变弯矩，辊道支架与主框架采用分体式连接设计，既方便加工过程中的公差配作，也便于后期根据产线升级需求更换不同规格的辊道组件。整体安装边界需预留两侧的维护操作空间，保证驱动部件、导向副的日常润滑与易损件更换有足够操作余量，电气布线沿横梁与立柱的内部线槽排布，避免输送过程中工件剐蹭线缆造成故障。
