多工位重载龙门式物料输送移栽机架结构

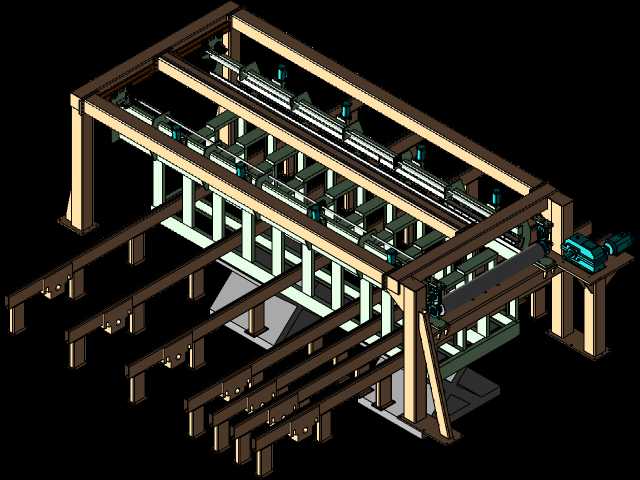

　　该结构为面向长尺寸重型工件跨工位转运设计的龙门式移栽承载机架，主要应用于型材加工、板材预处理、重型零部件装配等生产场景，适配车间内多工序间的直线往复物料输送需求，可替代传统单工位吊装转运模式，减少车间内起重设备的占用频次，提升工序间物料流转的连贯性。整体采用对称式双立柱龙门布局，两侧纵向主梁作为主承载结构，主梁之间通过多组横向连接梁形成刚性框架，底部设置多组向外延伸的落地支撑脚，支撑脚与地面基础通过膨胀螺栓固定，安装时需保证两侧主梁的平行度公差控制在每米0.1mm以内，纵向安装总长度可根据车间工位排布需求适配，常规适配6-12米长度范围的工件转运，龙门内净空高度预留足够的工件吊装与输送空间，避免工件转运过程中与周边工装产生干涉。

　　框架上侧布置双直线导轨安装位，可适配滑台式移栽机械手的安装，导轨安装面预先做铣平处理，保证导轨安装的平面度要求，框架中部设置多组分层托梁，可根据不同规格工件的承载需求调整托梁的安装间距，托梁上可加装非金属垫块避免工件表面划伤。设计阶段优先采用模块化型钢拼接思路，所有梁体连接位置均采用螺栓连接而非满焊结构，既方便运输过程中的分体拆装，也便于后期根据产能调整需求对框架长度、托梁位置进行改造，避免整体焊接结构改造难度大的问题。立柱与主梁连接位置设置加强筋板，抵消滑台带载运行时产生的侧向弯矩，底部支撑脚位置设置可调式垫铁，可在安装时对整体框架的水平度进行微调，抵消地面基础的平整度误差，保证导轨运行面的水平精度。框架侧面预留驱动组件、拖链、

　　行程开关的安装位，无需后期二次打孔加工，所有安装孔位均在厂内预制完成，现场仅需完成拼接固定即可投入使用，可大幅缩短现场安装调试的周期。该结构可适配不同重量等级的工件转运，通过调整主梁的型钢规格、壁厚参数即可覆盖从轻质型材到重型钢板的不同承载需求，框架整体的受力经过有限元校核，在额定满载工况下主梁的最大扰度控制在允许范围内，不会出现长期带载运行后的永久变形问题，适配车间连续化生产的长期使用需求。
