数控铣床Z轴进给伺服驱动结构设计

项目分类:机械图纸 发布时间:2021-11-04 ID:362510
  • 数控铣床Z轴进给伺服驱动结构设计
  • 数控铣床Z轴进给伺服驱动结构设计
  • 数控铣床Z轴进给伺服驱动结构设计
  • 数控铣床Z轴进给伺服驱动结构设计
  • 数控铣床Z轴进给伺服驱动结构设计
  • 数控铣床Z轴进给伺服驱动结构设计

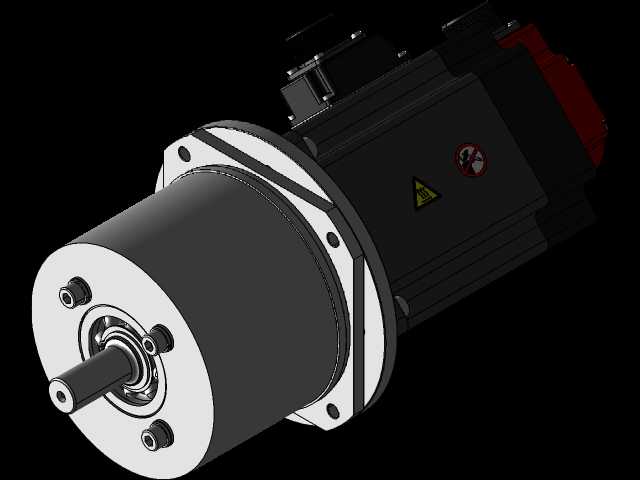

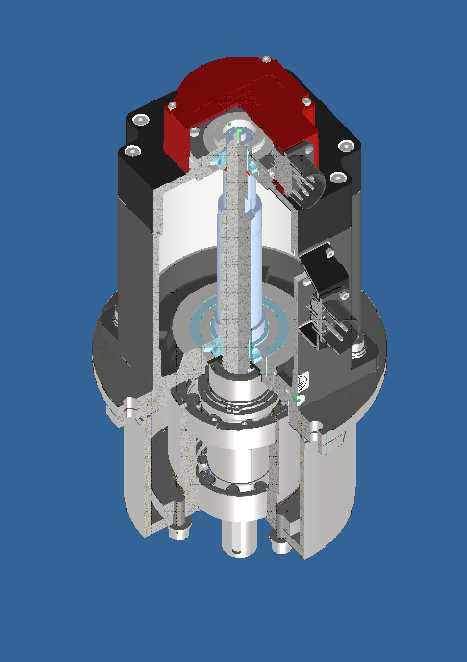

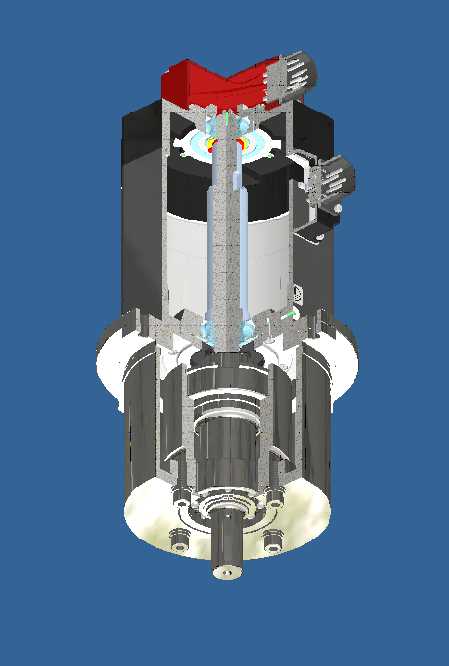

在立式数控铣床的进给轴布局中,Z轴承担着主轴箱上下进给、切削载荷承载的核心作用,其驱动部件的选型与结构设计直接决定了铣削加工的深度控制精度、重载切削下的动态响应能力。这套伺服驱动结构采用法兰式安装布局,输出轴端通过精密轴承组实现径向与轴向载荷的共同承载,可直接匹配滚珠丝杠的输入端,省去额外的联轴器调整环节,压缩Z轴传动链的总长度,降低传动间隙带来的加工误差。从安装边界来看,驱动主体采用方形机座搭配圆形定位法兰的组合结构,法兰端面上的四个安装螺孔呈对称分布,可直接贴合主轴箱的安装基面完成定位,机座侧面预留的接线与散热空间,能够适配封闭式机床护罩内的紧凑安装环境,避免Z轴上下移动过程中与机床立柱、护罩钣金、拖链线缆产生运动干涉。设计过程中重点考虑了铣削工况的载荷特性:Z轴进给不仅需要克服主轴箱、滑枕的自重,还要承受端铣、立铣加工时产生的轴向切削反力,因此驱动单元的输出轴采用加粗设计,轴承组选用接触角匹配轴向载荷的角接触球轴承组合,可同时承受径向切削分力与轴向进给力,避免重切削时出现轴端窜动。在实际应用场景中,这类驱动结构可覆盖从普通立式数控铣床到高速铣削加工中心的Z轴进给需求,低速运行时可输出足够大的扭矩带动主轴箱完成深孔铣削、大进给量开粗等工序,高速运行时的响应速度可满足曲面精加工时的微小进给调整需求。结构细节上,机座表面的警示标识区域对应内部的核心绕组与传感部件,安装时需避免敲击该区域,输出轴端的中心工艺孔可用于安装时的同轴度打表检测,确保驱动轴与滚珠丝杠的同轴度误差控制在允许范围内,降低运转过程中的轴承附加载荷,延长部件使用寿命。不同于水平布置的X、Y轴驱动,Z轴驱动需要额外考虑断电后的自重下坠防护,这套结构的安装接口可直接匹配抱闸模块的加装空间,无需重新设计安装基座即可实现断电自锁功能,避免主轴箱下坠造成的刀具、工件损坏。
