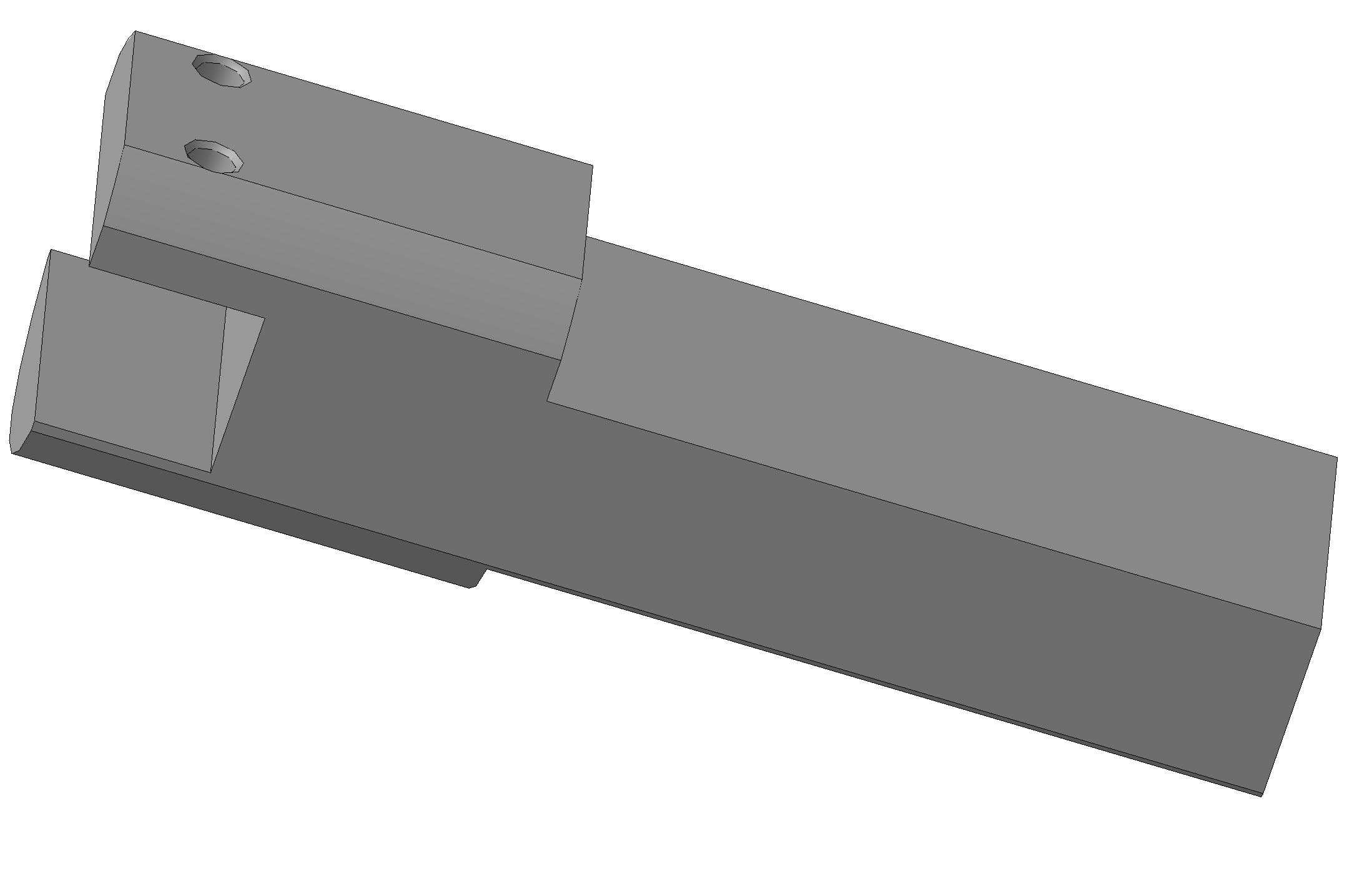

这款刀架是适配DIP-500规格卧式车床的核心切削配套部件,主要承担车床加工过程中各类切削刀具的装夹、定位与承载功能,在普通外圆车削、端面切削、切槽、内孔加工等常规车床工序中,刀架的结构刚性与定位精度直接决定工件加工的尺寸稳定性与表面加工质量。从结构设计逻辑来看,该刀架采用整体式长条方钢基体构型,基体上设置两处定位销孔,用于刀具装夹时的快速定位,避免刀具装夹过程中出现偏斜,保证刀具切削刃与车床主轴轴线的相对位置精度;基体一侧的阶梯式卡位结构,可适配不同截面尺寸的车刀装夹需求,无需额外加装调整垫片即可完成常用规格车刀的快速装夹,大幅缩短换刀辅助时间。在安装边界设计上,刀架的底部安装面采用平面度公差严格控制的精加工面,与车床中拖板的安装基面完全贴合,安装孔位的中心距与DIP-500车床刀架安装位的螺孔位置完全匹配,无需二次改孔即可直接完成装配,刀架的整体外伸长度经过严格校核,在满足最大切削行程的前提下,尽可能缩短悬臂长度,降低切削过程中的刀架颤振风险,提升切削过程的稳定性。从实际应用场景来看,该刀架可覆盖中小批量机械加工车间、设备维修工段的常规车削作业需求,无论是45号钢的粗车大余量切削,还是有色金属的精车小进给加工,刀架的整体刚性都能满足切削力承载要求,不会出现装夹松动、让刀等常见加工问题。设计过程中针对刀架的受力薄弱位置做了局部加厚处理,在不增加过多整体重量的前提下,提升了刀架的抗扭、抗弯性能,同时刀架的外露棱边均做了倒角处理,避免操作人员换刀过程中被锐边划伤,兼顾了结构实用性与操作安全性。在三维建模过程中,所有配合面的尺寸公差、形位公差都按照机床附件的行业标准做了对应标注,可直接用于后续的工程图导出与加工生产,模型的装配关系完全还原实际刀架的装配逻辑,不存在干涉、错位等结构问题,可直接用于车床改造、刀架替换的结构校核,也可作为机床类教学演示的三维案例使用,帮助初学者理解车床刀架的装夹原理与结构组成。
- 上一篇:便携式轮径测量仪壳体结构设计方案
- 下一篇:118度标准麻花钻刃磨定位工装
- 全部评论(0)
- 模板大小: 217.99 KB
- 售价:5金币
- 下载次数: 16
- 系统要求: STL,Rendering
- 软件分类: 机床
