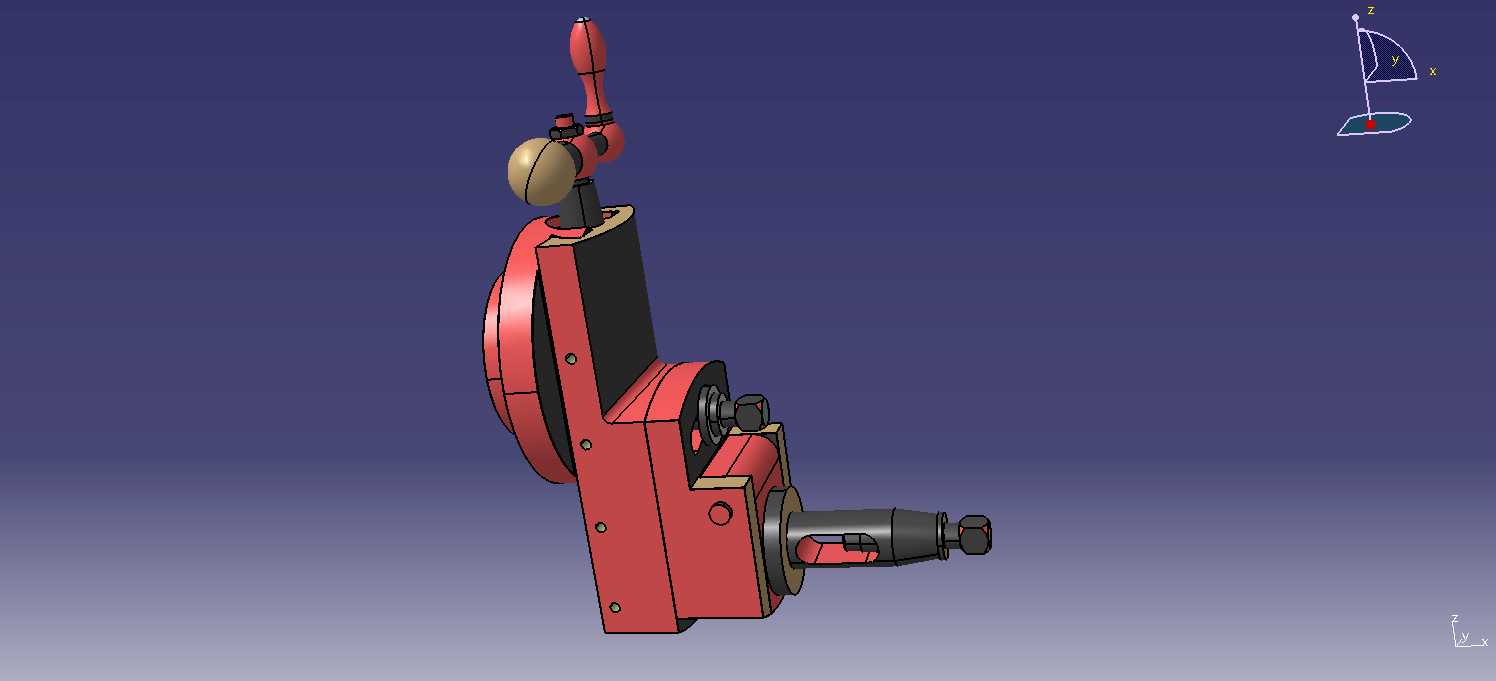

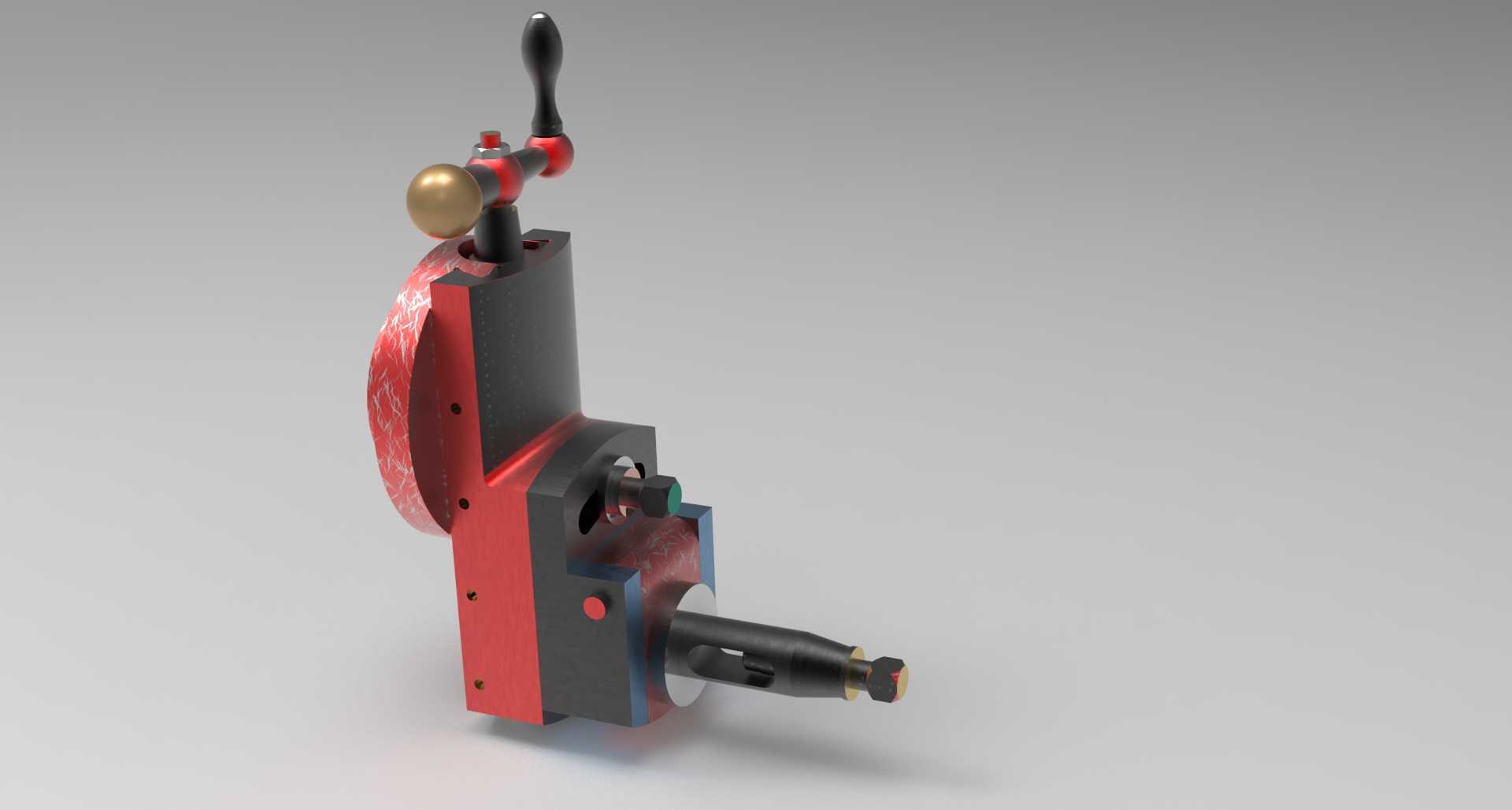

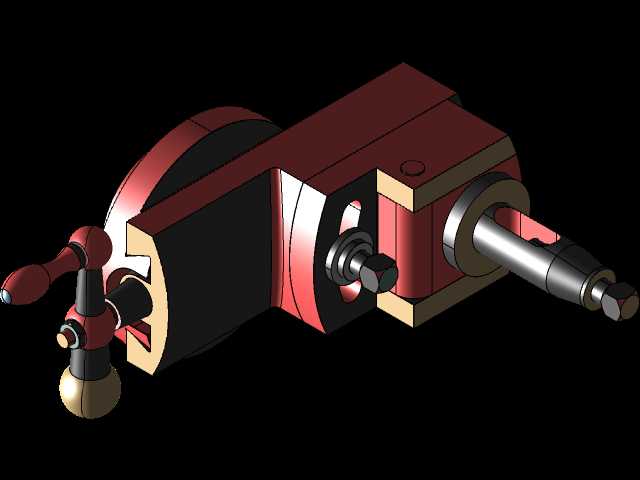

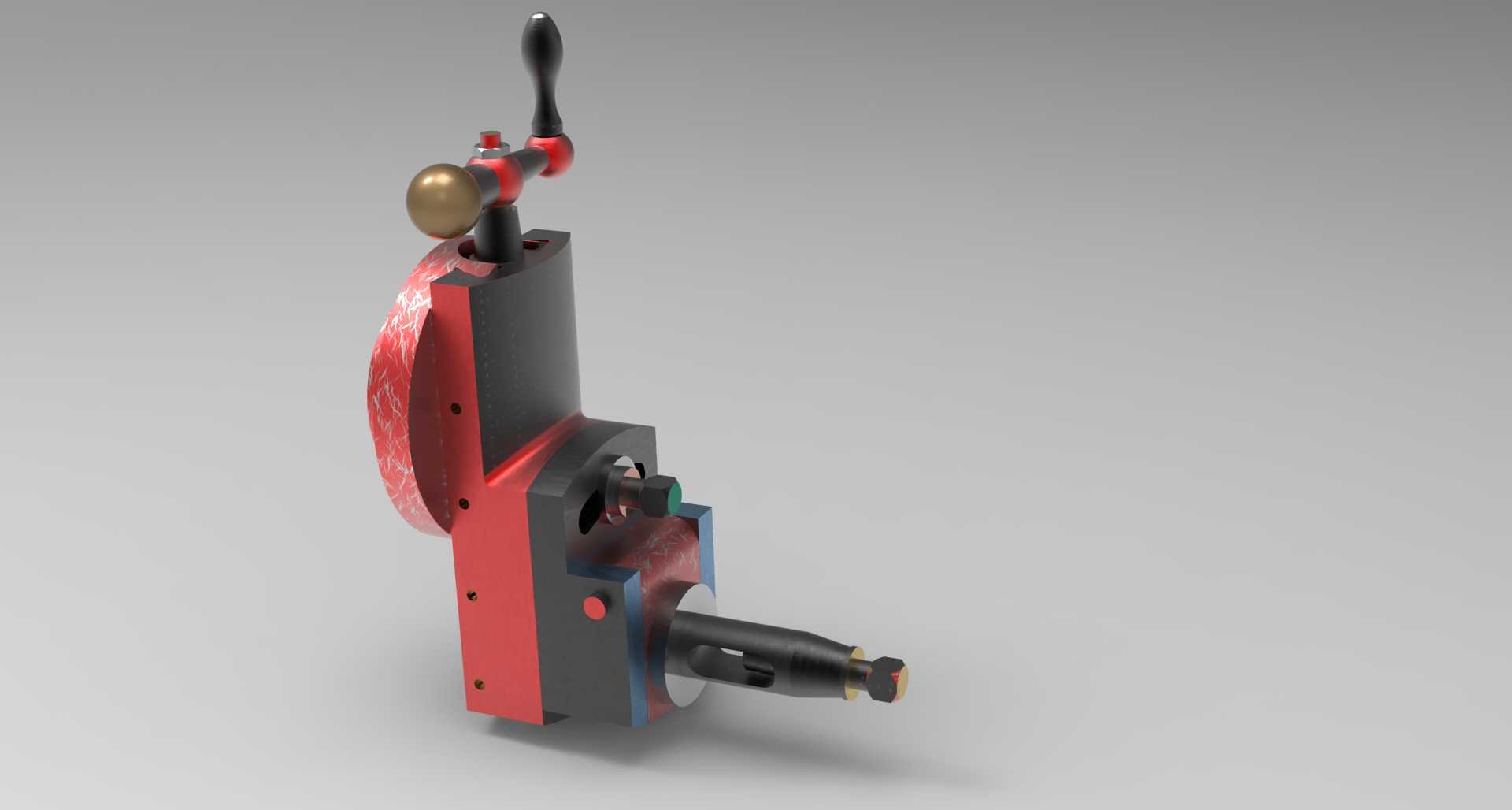

刨床床头插齿切削功能结构设计

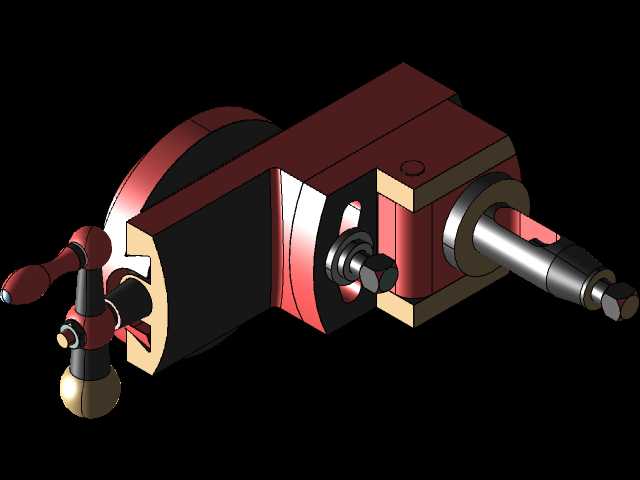

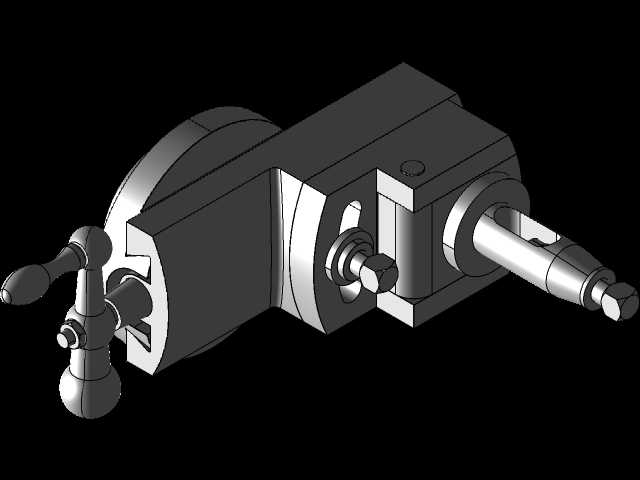

　　作为金属切削加工领域常用的刨床核心执行部件，该床头结构承担着装夹切削刀具、输出往复切削动力、调整切削行程与进给量的核心作用，在中小批量平面、成型面加工场景中应用广泛，尤其适配单件小批量的机修车间、工装加工班组的加工需求，可完成普通牛头刨床无法覆盖的短行程插削、键槽加工等工序。从结构设计逻辑来看，该部件采用分体式箱体布局，主体承力结构采用铸铁材质的箱型设计，既保证切削过程中的刚性支撑，又预留了内部传动组件的安装空间，避免切削振动带来的让刀问题。操作端设置的手动操纵手柄配合球形微调手轮，可实现滑枕行程位置的快速调整、切削进给量的手动微调，手柄的操作力经过杠杆比优化，操作人员在常规站姿下即可完成全部调整动作，无需额外施加过大操作力。

　　切削执行端的刀架结构带有自动抬刀间隙，在回程过程中可自动抬起刀具，避免刀具后刀面划伤已加工表面，刀夹位置可兼容标准焊接车刀、成型插齿刀的装夹，装夹螺栓的位置预留了足够的扳手操作空间，换刀过程无需拆除周边防护结构。安装边界方面，该床头组件的底部连接法兰采用标准化的定位止口设计，可直接适配同系列刨床的滑枕安装面，连接螺栓孔的位置度公差控制在0.02mm范围内，安装后无需额外校正即可保证滑枕运动方向与工作台面的垂直度要求。整体外形的突出部件均做了安全圆角处理，手动操作部件的位置距离运动部件的安全间隙大于30mm，符合机械加工设备的安全设计规范。内部传动的曲柄滑块结构经过动平衡校正，在额定行程次数下运行无明显异常振动，

　　可保证切削过程的平稳性，加工表面粗糙度可稳定达到Ra3.2水平。在实际加工场景中，该床头结构可通过调整曲柄偏心距实现100mm至300mm范围内的行程调整，适配不同长度工件的插削、刨削需求，进给机构的棘轮棘爪结构可实现0.1mm至1mm每行程的分级进给调整，满足粗加工、半精加工的不同切削参数要求。
