台钻用卡盘锁紧扳手结构设计

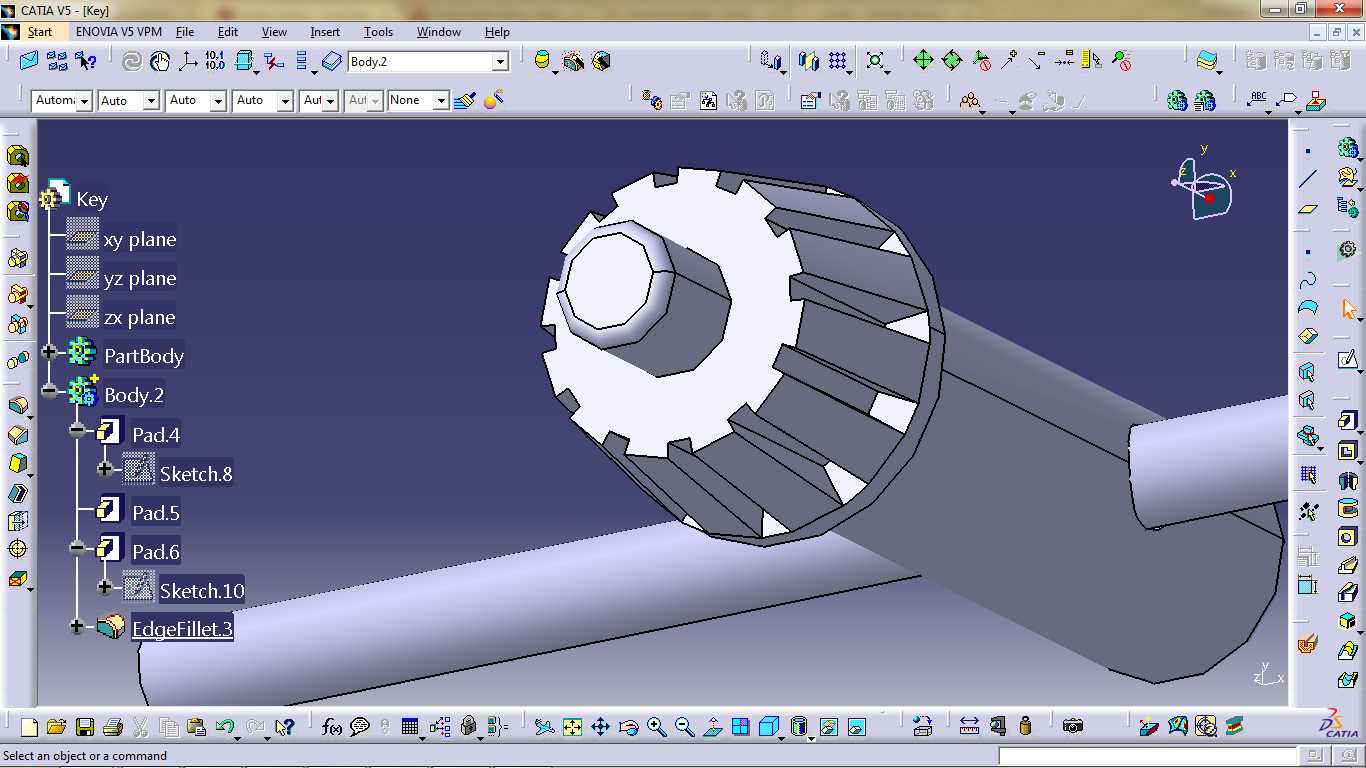

　　在常规台式钻床、立式钻床的日常加工作业场景中，卡盘锁紧扳手是操作人员手边使用频率极高的配套工装，主要用于钻夹头的开合操作，实现钻头、铰刀、丝锥等孔加工刀具的装夹与拆卸，其结构合理性直接影响换刀效率与装夹可靠性。这款卡盘锁紧扳手的整体结构采用三段式受力布局，顶部为带周向直齿的啮合端头，齿形参数与标准钻夹头尾部的伞齿圈完全匹配，啮合时可保证多齿同时受力，避免单齿过载崩损，端头顶端的圆柱定位段可插入夹头中心定位孔，操作时不会出现滑脱偏移，能有效减少齿面的异常磨损。中部的握持杆段采用等直径圆柱结构，表面做光滑过渡处理，没有尖锐棱角，操作人员握持施力时不会硌手，杆部长度经过受力核算，既保证操作人员施加常规腕力时就能输出足够的锁紧扭矩，

　　避免夹头夹持力不足导致钻头打滑，也不会因力臂过长造成锁紧扭矩过大，损坏夹头内部的螺纹副或伞齿结构。侧向的助力横柄垂直于主杆轴线布置，末端做圆头过渡，当需要更大锁紧力拆卸卡死的夹头时，操作人员可双手分别握持主杆与横柄，同步施加扭矩，横柄的安装位置经过重心校核，整套扳手放置在工作台面时不会随意滚动，避免从台面上掉落引发安全隐患。从设计逻辑来看，这款扳手完全匹配通用规格的扳手钻夹头安装边界，啮合端头的齿距、齿高均遵循行业通用互换标准，可适配绝大多数台式钻床、手持电钻的夹头锁紧需求，不需要针对特定型号夹头做单独适配。整体结构没有多余的冗余设计，所有棱边均做倒钝处理，长期使用过程中不会出现应力集中导致的杆部断裂问题，

　　主杆与横柄的连接位置采用过盈压装工艺，连接强度足以承受最大操作扭矩下的载荷，不会出现横柄松动脱落的情况。在实际加工场景中，这类扳手通常会随钻床配套配发，也会作为易损备件单独储备，其结构简单可靠，不需要复杂的维护保养，表面做防锈处理后可适应车间多油污、多切削液的作业环境，长期使用也不会出现锈蚀卡滞的问题。设计过程中充分考虑了操作人员的使用习惯，施力点的位置符合人体工程学要求，单次锁紧或松开操作仅需要转动较小角度即可完成，可有效降低高频换刀作业下的操作疲劳度。
