多卡位线缆固定支撑结构设计

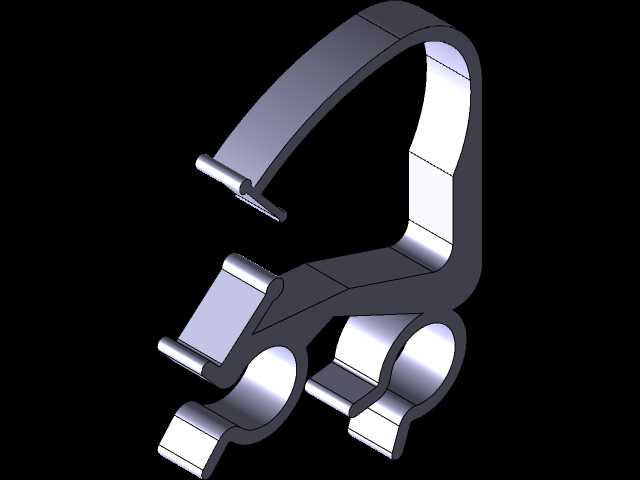

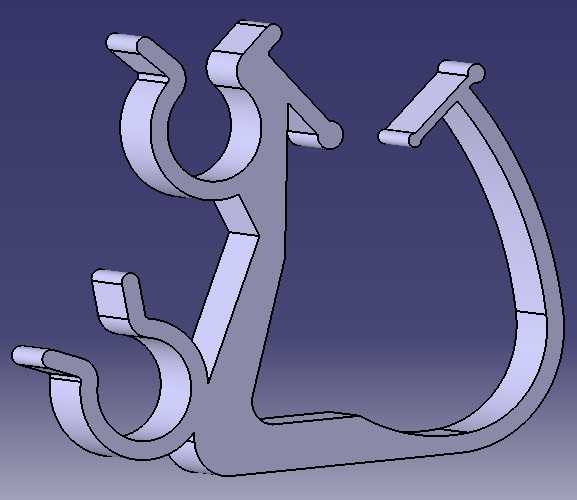

　　这类多卡位线缆支撑结构，常应用在电气柜内部布线、车间架空走线、设备侧部线缆排布场景中，核心作用是将不同线径的动力电缆、控制线缆分层固定，避免线缆自重拖拽导致接线端子受力松脱，同时规整走线路径，减少线缆交叉缠绕带来的检修干扰与信号干扰问题。从结构设计来看，整体采用一体弯折成型的构型，没有额外的拼接紧固件，三个不同开口弧度的卡位分别对应不同外径的线缆，卡位端部做了圆弧收边处理，不会在线缆长期受震动位移时割破绝缘层，背部的弧形贴附面可以适配圆柱安装梁、方管支架等不同的安装基体，不需要额外加工复杂的安装贴合面。设计时优先考虑了安装效率，整个构件不需要额外的卡扣、绑带配合，直接将线缆按线径压入对应卡位即可完成固定，

　　单人操作就能完成单段线缆的排布固定，相比传统的扎带固定、角钢支架焊接的方式，能减少至少六成的布线安装工时。安装边界上，构件整体厚度控制在常规钣金冲压的合理区间，卡位的开口间隙做了微小于对应线缆外径的设计，依靠材料自身的弹性形变卡紧线缆，即使设备运行产生持续震动，线缆也不会从卡位中脱出；每个卡位的承托弧度做了120度以上的包裹角度，既保证卡接的可靠性，又不会过度挤压线缆外护套，避免长期应力集中导致的护套老化开裂。在实际布线应用中，这类支架可以沿走线方向按0.8到1.2米的间距排布，刚好匹配常规电缆的自重挠度要求，不会出现线缆垂度过大的问题；针对不同的安装场景，构件的安装固定端预留了足够的平面区域，可以通过螺栓固定、胶粘、

　　焊接等多种方式固定在安装基体上，适配金属框架、绝缘柜体、混凝土墙面等不同的安装基面。结构的受力路径做了优化，从卡位承托部位到安装固定端的过渡区域做了圆弧加强，没有应力集中的直角拐点，即使承托满配的线缆重量，也不会出现构件弯折变形的问题，长期使用的结构可靠性远优于薄铁皮冲压的单卡位线卡。
