平板安装式万向转动脚轮结构设计

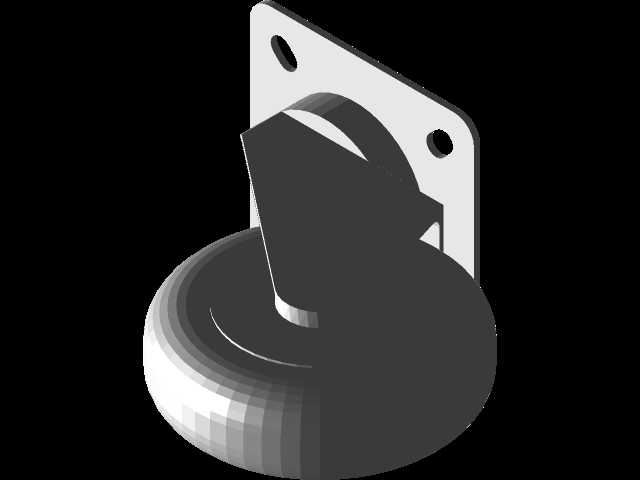

这款平板安装式万向转动脚轮，是工业设备移动场景中应用极广的基础支撑行走部件，常见于各类轻型工业推车、货架、小型自动化设备机架、工位周转车、医疗辅助设备的底部，承担设备整体承重与灵活转向移动的功能。从结构设计来看，顶部采用方形平板安装座，座面预留四个对称分布的安装通孔，安装时可直接通过螺栓与设备底部的安装面锁紧固定，无需额外设计复杂的连接结构，适配绝大多数标准型材机架、钣金机架的底部安装接口，安装边界清晰，安装座的平面度设计保证了与设备底面的贴合度，避免安装后出现应力集中导致的固定螺栓松动问题。支架部分采用一体式折弯成型的金属支撑结构，连接顶部安装座与滚轮的转轴部位做了回转间隙优化，既保证转向时的转动顺滑度，又控制了径向窜动间隙，避免设备移动过程中出现轮体晃动、走偏的问题。滚轮采用宽幅圆弧面设计，轮面材质为硬质耐磨工程材料，圆弧轮廓的设计可以降低轮体与地面的接触压强，在环氧地坪、水泥地面、瓷砖地面等常见工业地面场景下都能顺畅滚动，同时减少滚动过程中的噪音，轮体内部的转动副做了同轴度优化，保证滚轮转动时无卡滞、无偏心晃动。设计过程中重点考量了承重状态下的结构强度，支架的折弯角度与壁厚经过受力校核，在额定承重范围内不会出现支架变形、转轴偏移的问题，万向转动结构的回转中心与滚轮中心的偏移量经过合理匹配，转向时所需的操作力更小，设备推行过程中转向灵活，不会出现转向卡滞、回正困难的问题。轮体与支架之间预留了足够的转动间隙，避免滚动过程中轮面与支架发生摩擦干涉，同时整体结构的外露边角都做了钝化处理，避免安装、使用过程中出现划伤风险。这类脚轮的设计核心是在保证承重能力的前提下，尽可能降低滚动阻力与转向阻力，同时兼顾不同地面的适配性，平板安装的形式也大幅降低了设备端的安装设计难度，结构设计紧凑，整体安装高度控制在合理范围内，不会过多占用设备底部的空间，适配各类对底部安装空间有要求的设备场景。
