17寸铝合金汽车轮毂造型设计

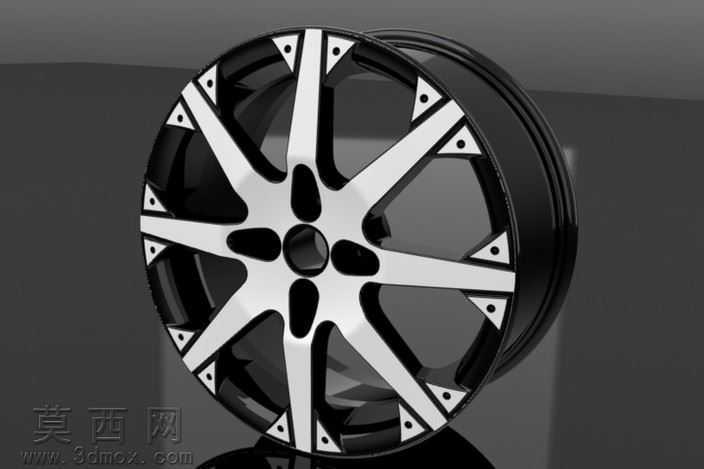

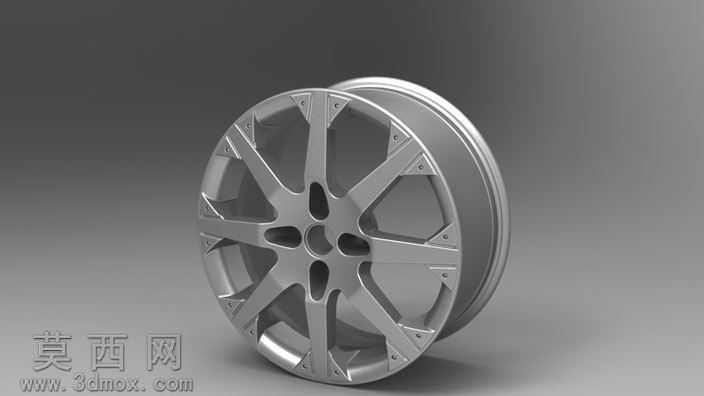

本作品为17寸规格铝合金汽车轮毂三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心安装孔为定位基准，绘制轮辐的放射状分布草图，通过拉伸、切除、圆角等基础特征完成主体轮廓构建，针对每根轮辐末端的三角装饰固定位，采用阵列特征实现均匀圆周分布，确保所有安装点位的角度、尺寸完全一致，保证后续加工的同轴度要求。轮辋部分按照17寸轮毂的标准胎圈座尺寸构建曲面，通过扫掠特征完成轮缘、胎圈座、槽底的完整结构，同时预留了气门嘴安装孔位，所有壁厚参数参考民用改装轮毂的行业标准设置，兼顾结构强度与轻量化需求。材质设计上采用铝合金金属材质搭配亮面车削与哑光黑双色处理，渲染阶段通过环境贴图模拟金属漆面的反光效果，调整高光参数还原亮面辐条的镜面质感，哑光区域设置较低的反射率与粗糙度，形成强烈的视觉对比，突出轮毂的运动风格。结构设计上采用十辐双叉式的放射布局，每两根主辐条之间预留充足的刹车散热空间，辐条造型采用棱角分明的切削线条，从中心盖位置向外逐渐拓宽，末端延伸至轮辋边缘，既保证了辐条的力学支撑性能，又通过镂空设计降低整体重量。中心安装位设置了标准的螺栓孔分布圆，适配多数民用乘用车的安装参数，轮辐边缘的三角装饰块既作为造型点缀，也可作为平衡块的隐藏安装位，兼顾美观与实用性。设计思路围绕民用改装市场的运动风格需求，摒弃复杂的曲面造型，采用利落的直线切削元素打造硬朗视觉效果，双色搭配适配多数车身配色，参数化建模过程中所有尺寸均可编辑调整，可快速衍生出不同尺寸、不同孔距的同系列轮毂方案，模型完成后经过干涉检查，所有结构无重叠、无破面，可直接用于后续的渲染展示、结构仿真或者3D打印手板验证，也可作为数控加工的参考模型使用。
