压缩空气抽吸式空气过滤器清洗装置

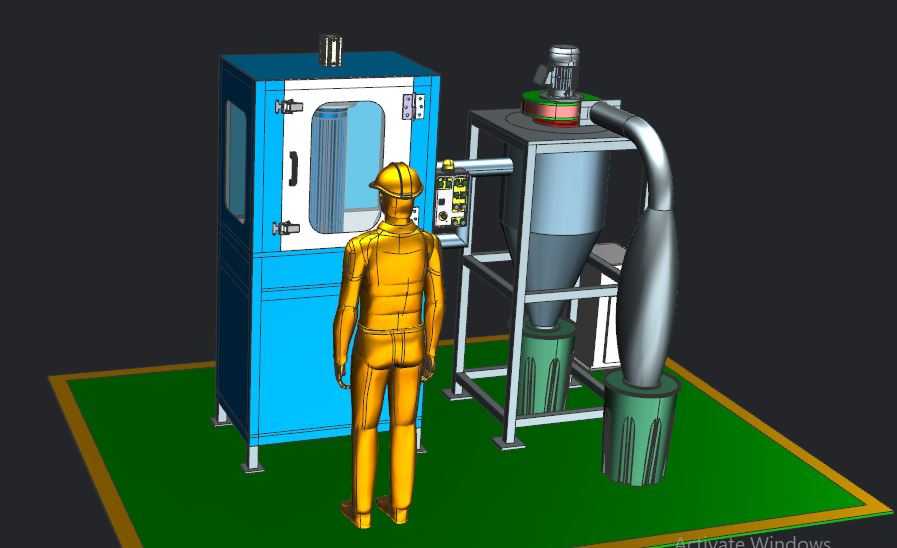

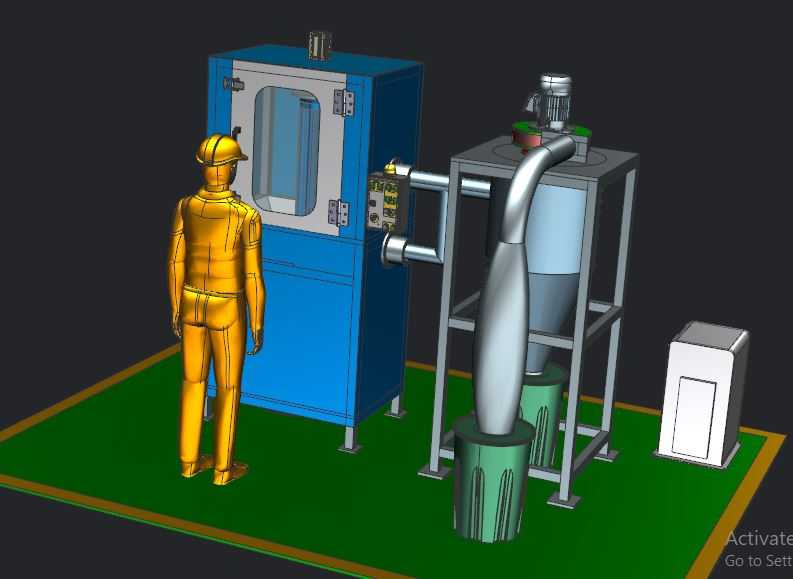

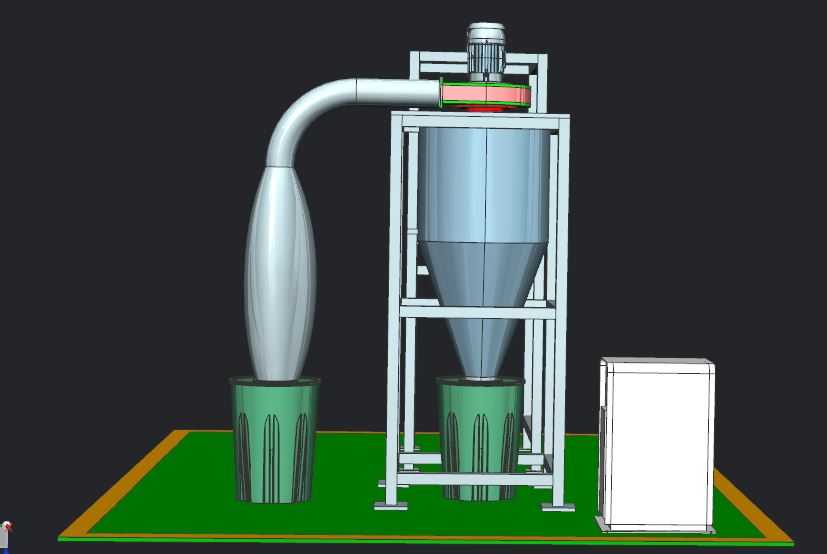

　　这套装置主要面向工业厂区集中式空气过滤器滤芯的深度清洁场景，适配涂装车间、焊接加工区、粉体输送工段等积尘负荷高的作业区域，解决传统人工吹扫滤芯清洁不彻底、粉尘四散造成二次污染的痛点。设备整体采用分体式模块化布局，左侧为封闭操作舱体，舱体正面设置带密封胶条的钢化玻璃观察窗，侧边布置带防护盖的操作按钮组与压力调节旋钮，操作工位预留足够的人员操作空间，站立操作时无需过度俯身或抬臂，符合人机工程学设计要求。右侧为粉尘抽吸分离单元，采用旋风分离加滤筒二级收集结构，大粒径粉尘通过旋风沉降落入下部集尘桶，细微粉尘通过后置滤筒拦截，避免清洁过程中粉尘外泄到车间环境。连接操作舱与分离单元的管道采用大曲率弯管设计，减少风阻损耗，

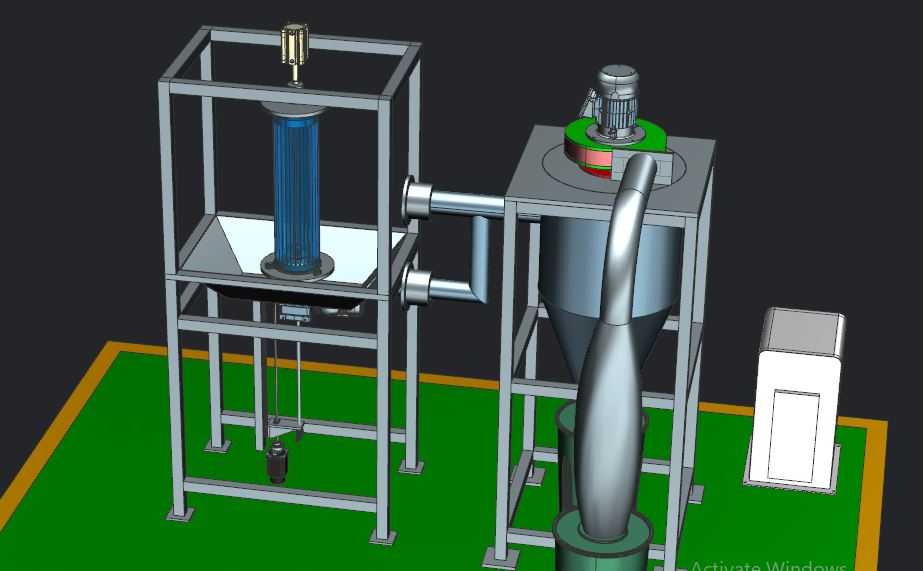

　　管道接口采用快装卡箍结构，方便后期拆卸维护清理积尘。设计过程中优先考虑了设备的安装边界，整套设备落地占地面积控制在4.2平方米以内，操作舱高度适配1.6-1.85米身高操作人员的作业视线，分离单元支架采用方管焊接框架结构，底部配置可调脚杯，可适应车间地面不平整的安装条件，无需额外预制混凝土基础。设备运行时依靠压缩空气形成负压抽吸流场，将待清洗的空气过滤器滤芯放置在操作舱内的固定工位上，通过定向气流吹扫滤芯表面附着的粉尘颗粒，携带粉尘的气流沿管道进入分离单元完成气固分离，收集的粉尘集中存储在下部集尘桶内，满桶后可直接抽出清理，避免清理过程中的二次扬尘。操作舱内部设置滤芯定位夹具，可适配不同直径、不同高度的常见工业空气过滤器滤芯，

　　夹具采用快拆结构，更换不同规格滤芯时无需额外工具即可完成固定。设备配套的电气控制箱独立布置在分离单元侧方，与粉尘流经区域做密封隔离，避免粉尘侵入电气元件造成接触不良或短路故障，控制回路设置压力联锁保护，当压缩空气压力低于工作阈值时设备无法启动，避免清洁效果不达标。整套装置的管路走向做了优化排布，所有弯头处均做圆弧过渡，减少粉尘在管道内的沉积堵塞，集尘桶与分离单元的连接位置设置密封胶条，保证整体负压稳定，抽吸效率不会因漏风出现大幅衰减。
