工业排烟集尘用斜进料烟道箱体结构

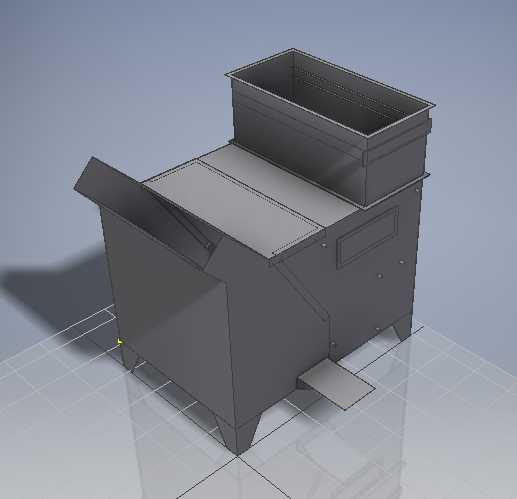

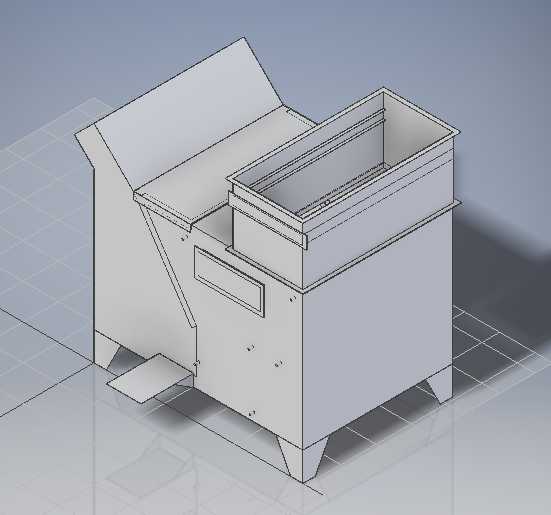

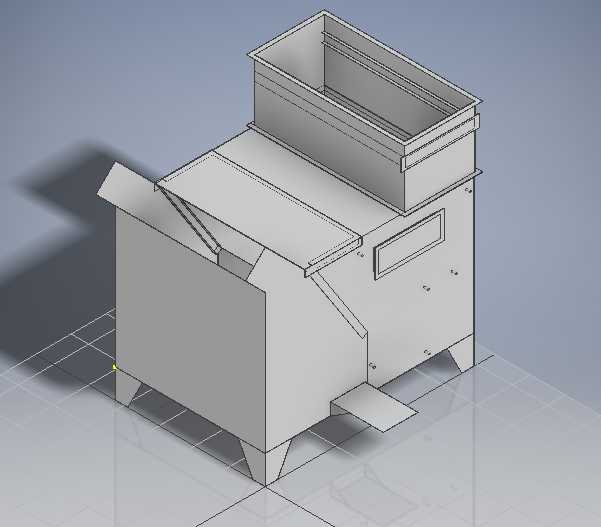

　　该结构主要应用于车间焊烟收集、打磨工位粉尘抽排、小型热处理工位烟气导排这类近距离产尘产烟的作业场景，区别于常规圆形直连烟道，这款带斜向导料进料段的箱体式烟道，可同时承接大尺寸工件进出时的烟气捕集，以及工位散落颗粒废料的临时导送，避免废料直接落入主烟道造成积灰堵塞。从实际使用逻辑出发，设计时将进料端设置为大角度倾斜敞口，敞口边缘做外翻折边强化结构刚度，倾斜段内侧做平滑圆弧过渡，没有直角积灰死角，日常压缩空气吹扫即可完成内壁清洁，不需要拆解烟道段清灰。箱体主体采用方箱式焊接结构，底部设置四个带安装孔的支撑脚，支撑脚高度预留出120mm的地面间隙，方便现场铺设排烟支管或者安装积灰抽屉，支撑脚的安装孔位做长圆孔设计，

　　允许现场安装时存在±15mm的位置偏差，降低现场基建的找平精度要求。主烟道连接端设置在箱体上部的敞口段，敞口边缘加工有一圈密封槽，可嵌入耐高温橡胶密封条，与上部的主排烟管道法兰对接时，能保证负压状态下的密封性，不会出现烟气泄漏的问题。箱体侧面预留了一个嵌入式的观察窗安装位，日常生产中可直接通过观察窗查看内部积灰情况，不需要打开检修门就能判断是否需要清灰，减少运维的工作量。倾斜进料段的下部还设置了一个可开合的挡料翻板，当工位没有工件送入时，翻板在自重作用下闭合，减少主烟道的无效漏风，提升整个排烟系统的负压利用率，当工件推入时，可直接顶开翻板进入箱体捕集区，不需要额外设置操作机构。整体结构的板材选用常规冷轧钢板，折弯焊接后做喷塑处理，

　　所有外露棱边都做了R3的圆角处理，避免现场安装运维时出现划伤风险。箱体的外形尺寸适配多数中小型机加工、焊接工位的安装空间，宽度控制在1.2米以内，不需要破坏车间原有地坪即可完成就位安装，对接主管道的法兰尺寸匹配常规工业通风管道的通用规格，可直接与现有车间的除尘系统主管路接驳，不需要额外制作变径接头。
