机器人拾取位置接收自动化产线

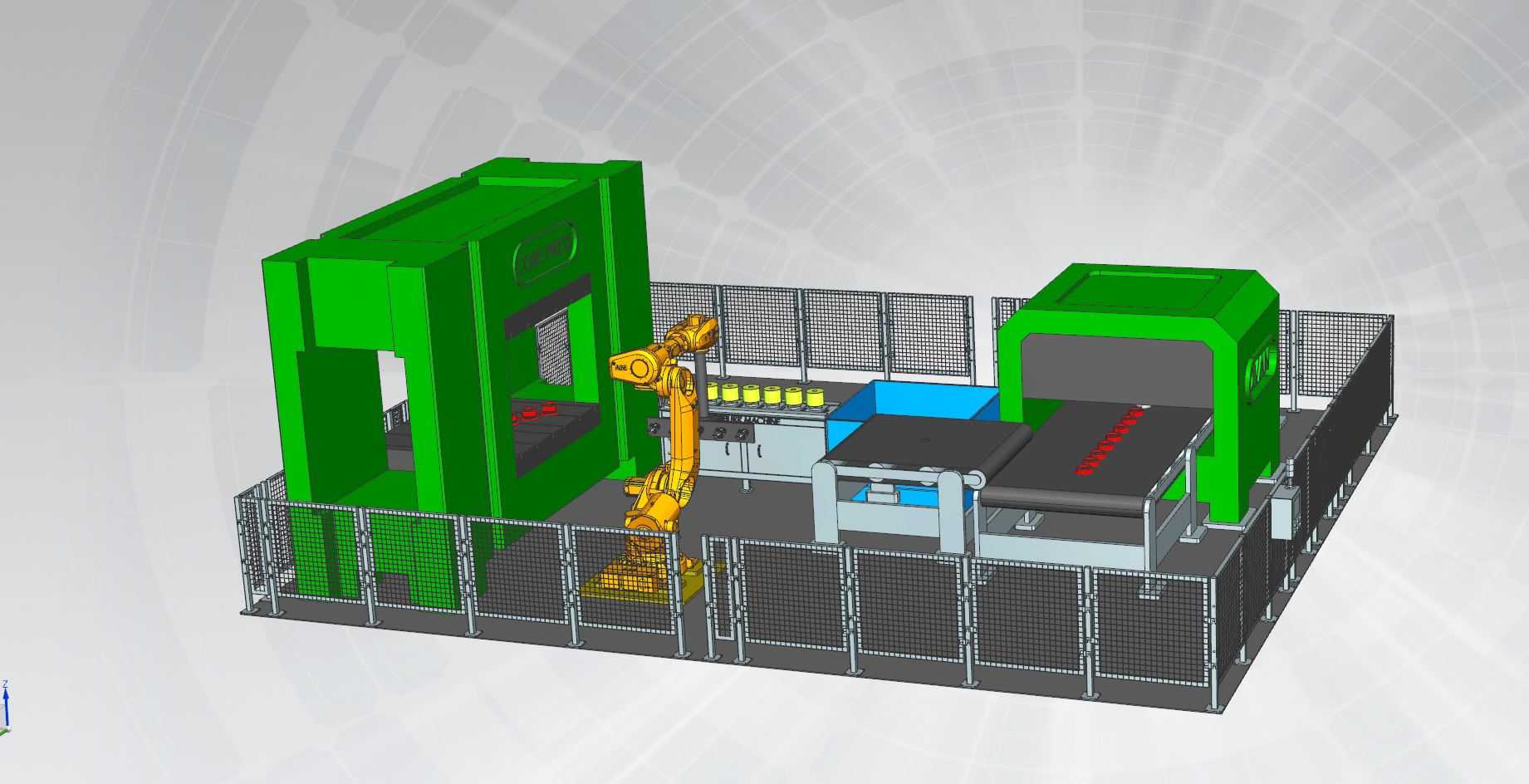

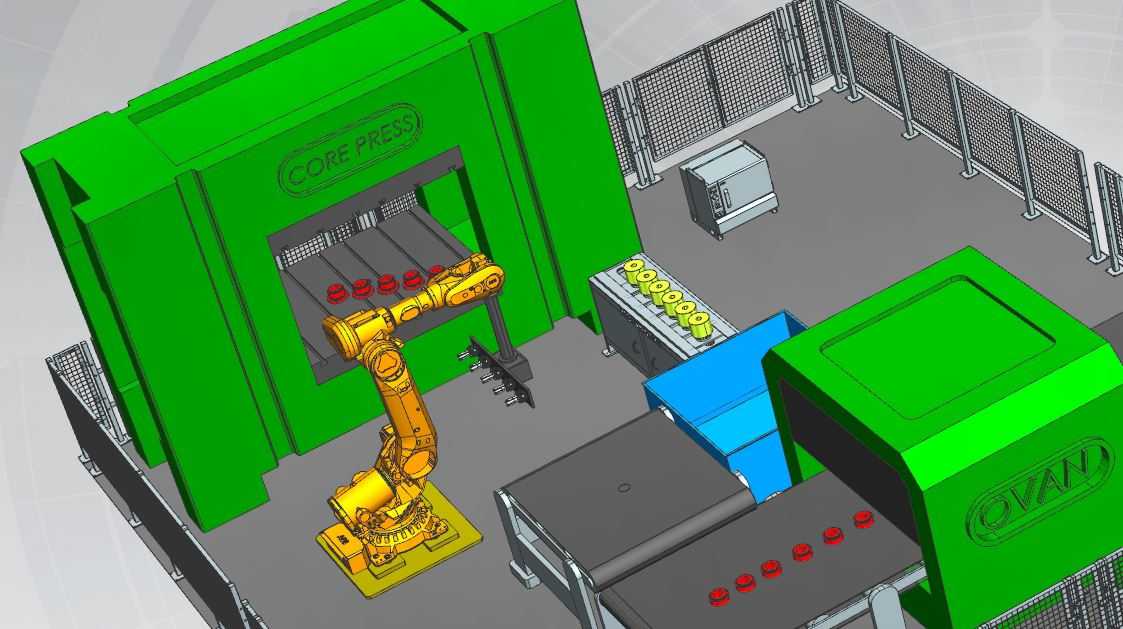

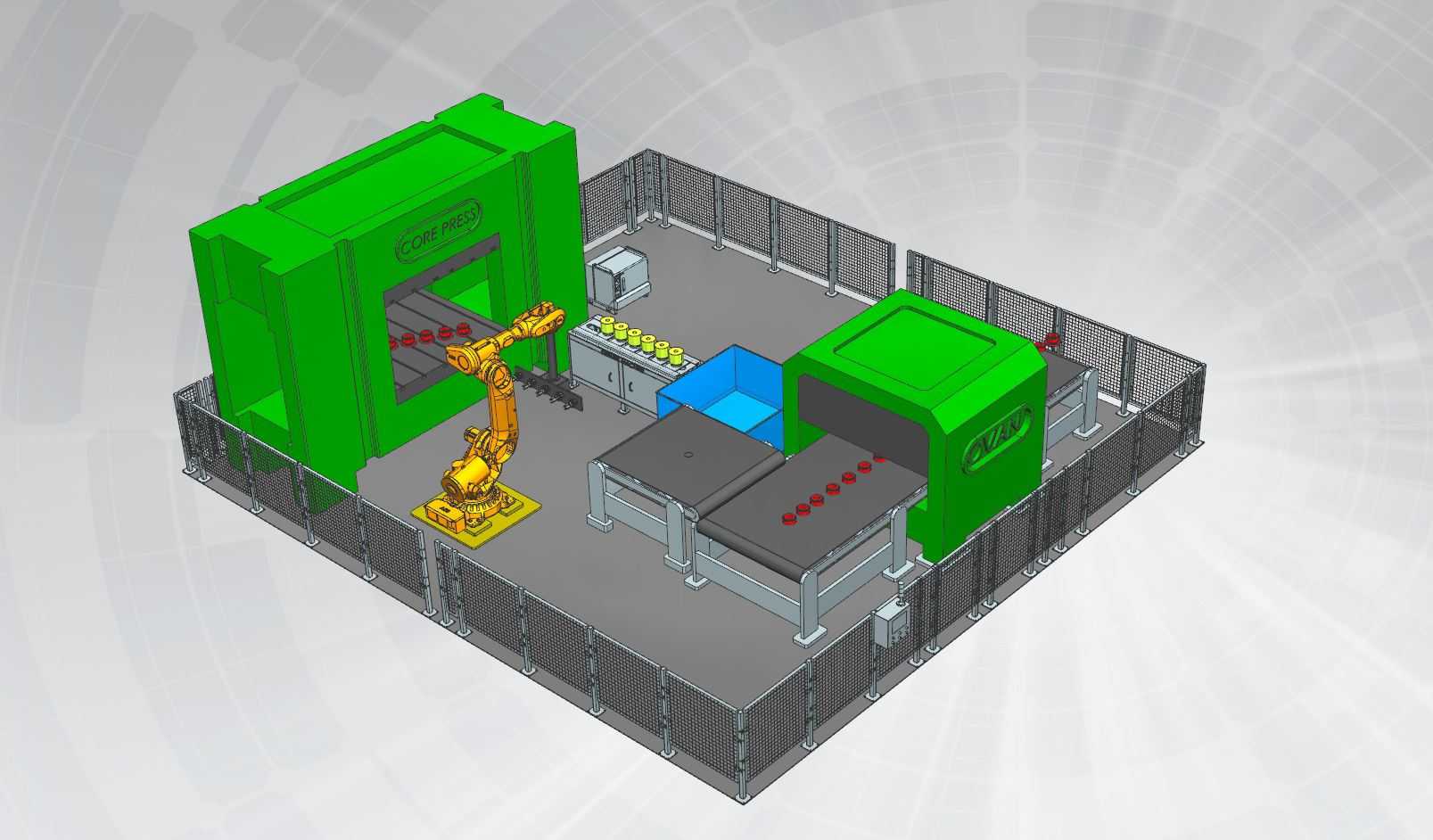

这套自动化产线方案围绕工件的多工序流转需求搭建，核心采用六轴工业机器人完成不同工位间的工件拾取与位置对接，适配包含抛光、浸涂、输送在内的多工序连续作业场景，可直接对接前端冲压加工工位与后端成品输出工位，替代传统人工上下料的作业模式，降低工序间转运的人力投入与工件磕碰风险。产线整体采用模块化布局思路，左侧预留冲压设备安装位，设备外围设置全封闭安全防护围栏，围栏高度匹配车间常规安全防护标准，可避免作业过程中人员误入作业半径引发安全隐患，围栏预留检修门位置，方便日常设备维护与异常工件清理。中间区域为六轴机器人安装基座，基座采用落地式固定设计，安装平面水平度公差控制在常规工业机器人安装要求范围内，机器人作业半径完全覆盖左侧冲压工位取料位、中间工序暂存台、右侧输送线上料位，各工位间的运动路径经过轨迹优化，避免运动过程中与周边设备、围栏产生干涉，机器人末端可根据工件形态更换适配夹具，满足不同规格工件的拾取需求。中间工序暂存台设置多组定位工装，可临时存放待流转工件，同时预留抛光、浸涂工序的安装接口，可根据实际生产需求扩展对应工序模块，无需大幅调整整体产线布局。右侧为输送工位，采用皮带式输送结构，输送面设置工件定位挡条，可将机器人放置的工件精准定位后输送至下一作业环节，输送线两侧设置导向护栏，避免工件输送过程中出现偏移掉落。产线整体安装边界可根据车间实际场地进行适配调整，各模块间采用标准化连接接口，现场安装时无需大量非标改制，可缩短产线搭建周期。设备布局充分考虑操作人员的操作动线，控制点位设置在围栏外侧安全区域，操作人员可在安全区域完成产线启停、参数调整、异常复位等操作，无需进入防护围栏内部。各工位的定位基准统一，机器人拾取工件后的位置重复定位精度可满足多工序加工的定位要求，避免因位置偏差导致后续工序加工不良。产线的电气走线采用底部桥架与拖链结合的方式，动力线与信号线分离布置，减少信号干扰风险，走线位置避开机器人运动路径与工件转运通道，避免长期运行过程中线缆被剐蹭损坏。
