Autodesk夹持挑战项目机器人握持结构件

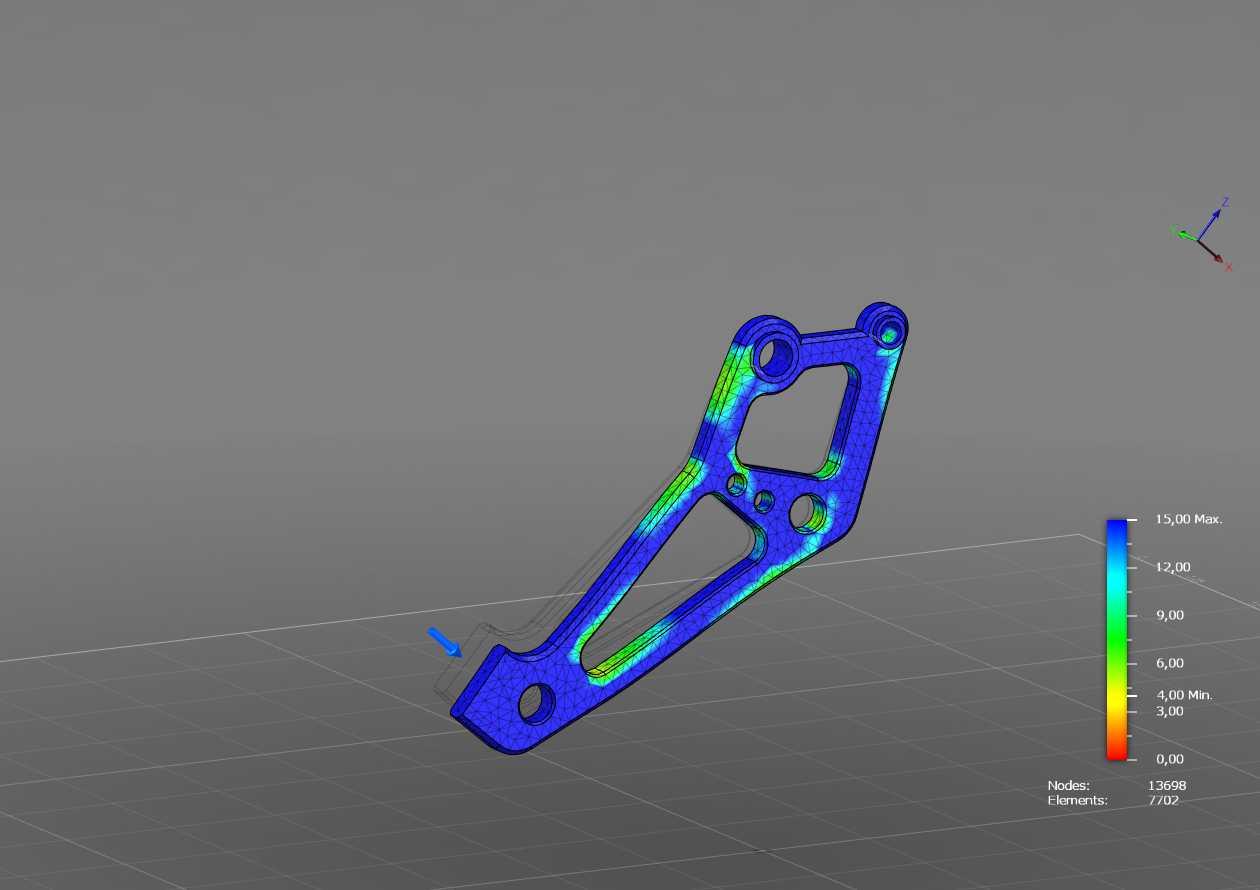

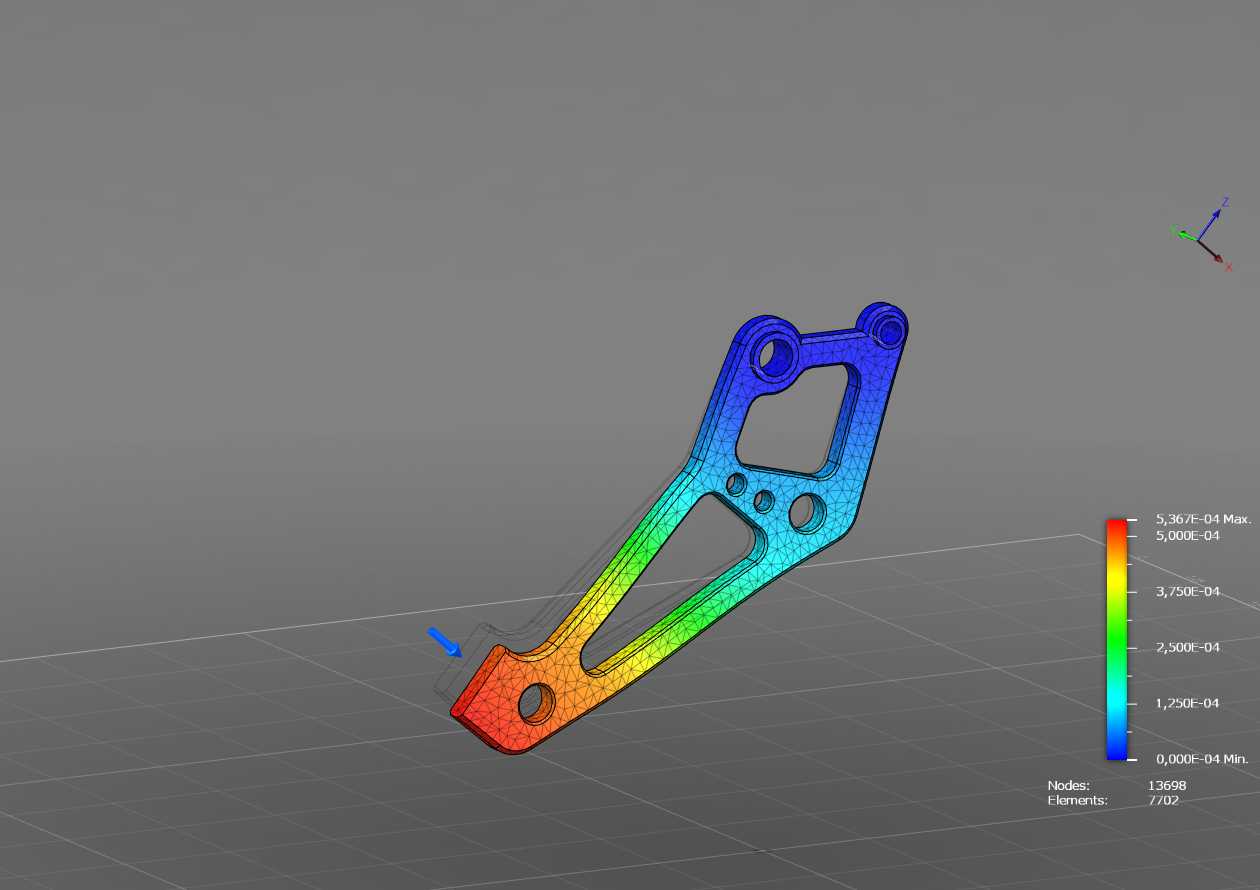

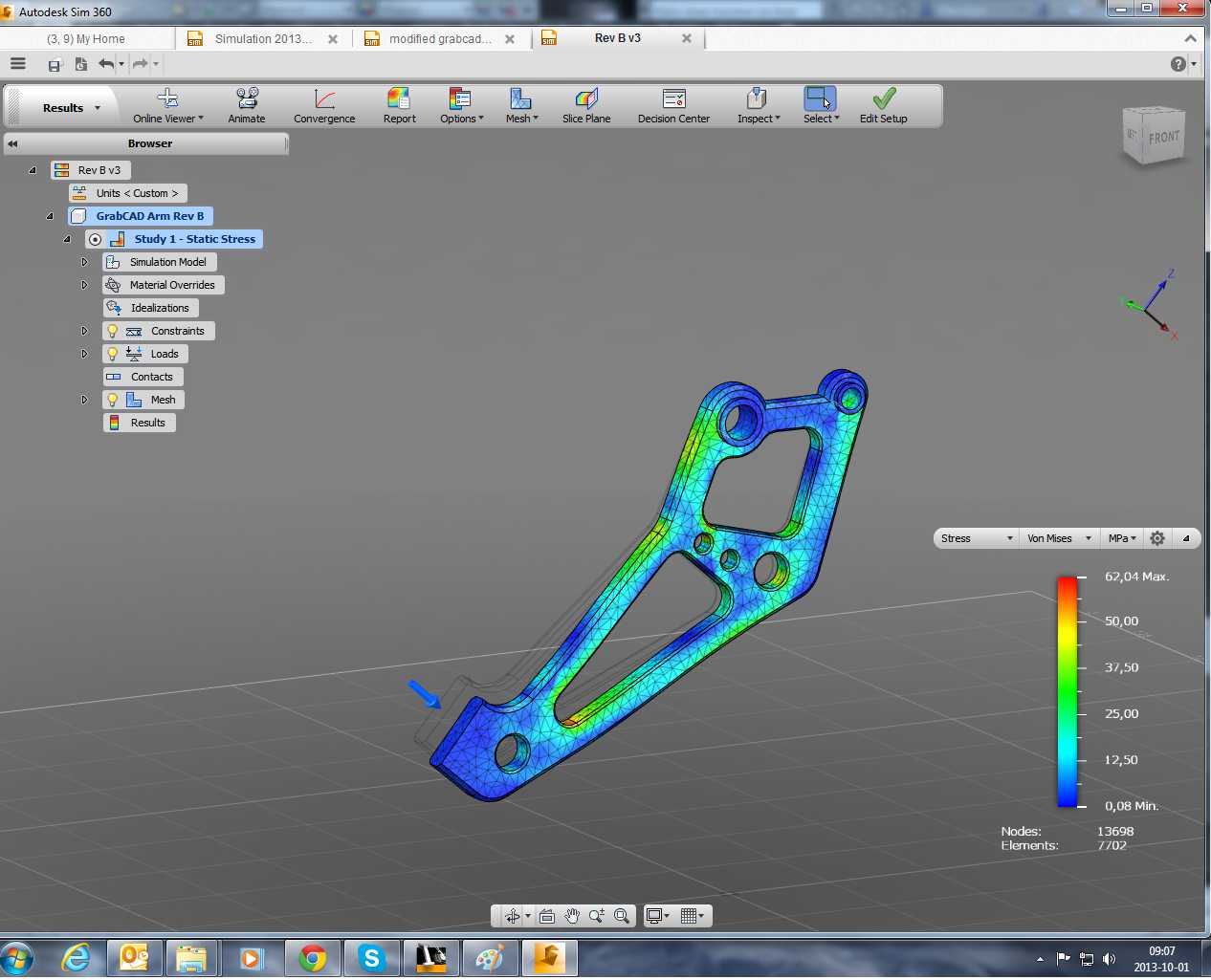

　　该结构件面向机器人末端夹持作业场景设计，主要适配协作类机器人的末端执行器集成需求，可应用于工业分拣、精密装配、物料转运等多类作业工况，作为握持受力的核心承载部件，承担夹持动作过程中的载荷传递与结构支撑作用。从结构受力表现来看，构件整体采用镂空式拓扑优化构型，在保证整体刚度满足作业载荷要求的前提下，大幅削减了非受力区域的材料冗余，有效降低了末端执行器的整体自重，能够减少机器人关节的动态负载，提升末端动作的响应速度与运动精度。设计过程中结合有限元受力分析结果，对应力集中的安装孔位、载荷传递路径区域做了局部加厚与圆弧过渡处理，从应力云图分布可以看出，整体应力梯度分布均匀，高应力区域仅集中在载荷直接作用的连接点位，

　　其余区域应力水平均处于材料许用范围内，不存在明显的应力突变风险，能够满足长期循环载荷下的疲劳强度要求。构件上预留的多个安装孔位按照标准安装接口尺寸设计，可直接匹配通用末端夹爪的连接基准，无需额外做转接加工即可完成装配，安装边界充分考虑了与相邻驱动组件、传感模块的避让空间，装配时不会与周边零部件产生运动干涉。整体外形采用流线型轮廓设计，不存在尖锐外凸结构，能够避免作业过程中对操作人员、待夹持工件造成剐蹭损伤，镂空区域的构型同时兼顾了走线需求，可将末端传感器的连接线从结构内部穿过，优化末端执行器的整体布线整洁度，减少外部走线带来的勾挂风险。在实际工况适配中，该结构件可兼容不同规格的夹持指更换，通过调整端部连接点位的装配件，

　　即可适配不同形状、不同重量工件的夹持需求，无需更换整个握持基座，能够有效降低产线换型的配件成本与调整周期。结构的壁厚设计充分考虑了常用加工工艺的成型要求，无论是采用金属3D打印直接成型，还是采用五轴铣削加工，都具备较好的工艺可行性，成型后无需做过多的后处理即可满足装配精度要求。
