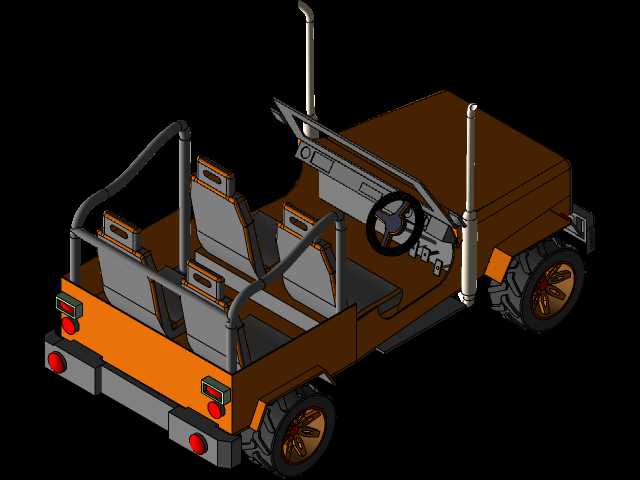

敞篷越野观光代步车三维结构设计

　　这款敞篷结构的越野车型三维设计，主要面向景区观光、厂区短途通勤、户外休闲代步等应用场景，可在非铺装的野外路面、景区缓坡地形、厂区硬化路面稳定通行，兼顾载人与轻度越野的使用需求。从结构设计逻辑来看，整车采用非承载式车架布局，车架主体采用矩形钢管拼接成型，预留了动力总成、悬架系统、转向机构的安装点位，前后保险杠采用一体式冲压结构，直接与车架纵梁连接，可在低速碰撞时吸收冲击能量，保护车身核心结构。车身侧部设置了管状防滚架，从车架底部纵梁向上延伸至车顶高度，环绕乘员舱区域，在车辆发生侧倾时可形成有效防护空间，避免乘员舱变形挤压乘坐区域。乘员舱采用双排四座布局，座椅采用独立式 bucket 座椅结构，每个座椅预留了安全带安装孔位，

　　座椅底部通过螺栓与车架横梁连接，可根据使用需求快速拆卸调整舱内空间。转向系统采用齿轮齿条式转向结构，转向柱倾斜角度设置为22度，匹配多数驾乘人员的操作习惯，方向盘下方预留了组合开关、仪表台的安装空间，可根据配置需求加装灯光控制、电量显示、车速显示等功能模块。车身前后均设置了外露式管状排气结构，排气走向沿车身侧部纵梁布置，避免越野工况下泥水、石块磕碰排气管道，同时排气出口高度高于车身涉水线，可满足300mm水深的通行需求。车轮采用大花纹越野轮胎，搭配多辐式轮毂，轮拱位置预留了足够的跳动空间，匹配钢板弹簧非独立悬架结构，可在颠簸路面提供足够的缓冲行程，同时保证承载能力，整车额定承载质量可达450kg。车身覆盖件采用分块式设计，侧围、

　　后围、前围的覆盖件均通过卡扣与螺栓固定在车架上，后期维护更换时无需拆解整体结构，可降低运维成本。车身尾部设置了多组尾灯，集成了刹车灯、示宽灯、转向灯功能，尾灯安装位置高于后保险杠，避免越野时被泥水遮挡。从安装边界来看，整车长度控制在2800mm，宽度1450mm，高度1700mm，轴距1800mm，轮距1250mm，最小离地间隙220mm，可满足狭窄景区道路、厂区通道的通行需求，转向半径控制在4.5m以内，在狭小空间内可灵活调头。设计过程中对整车质心进行了优化，将动力电池、动力总成等较重部件布置在车架中部较低位置，降低整车质心高度，提升侧倾稳定性，在横向坡度25度的工况下可保持稳定不侧翻。车身的管线布置均沿车架内侧走线，预留了管线固定卡扣的安装位，避免管线外露被剐蹭，同时所有电气接插件均采用防水型设计，可满足雨天、涉水工况的使用需求。
