内燃机活塞头结构三维设计作品

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的做功循环，其结构设计合理性直接决定动力输出效率、密封可靠性与整机运行寿命。从实际应用场景来看，这类活塞头广泛适配小排量通用汽油机、摩托车发动机以及小型通用动力机组，工作过程中需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时在缸套内完成高频往复直线运动，还要通过活塞销将燃气推力传递给连杆，最终转化为曲轴的旋转扭矩输出。

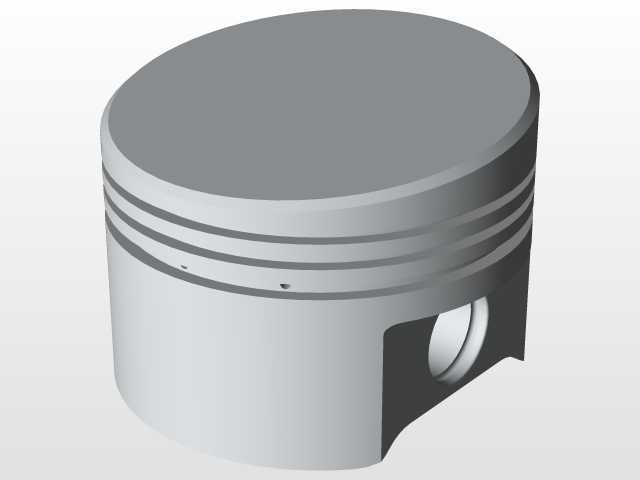

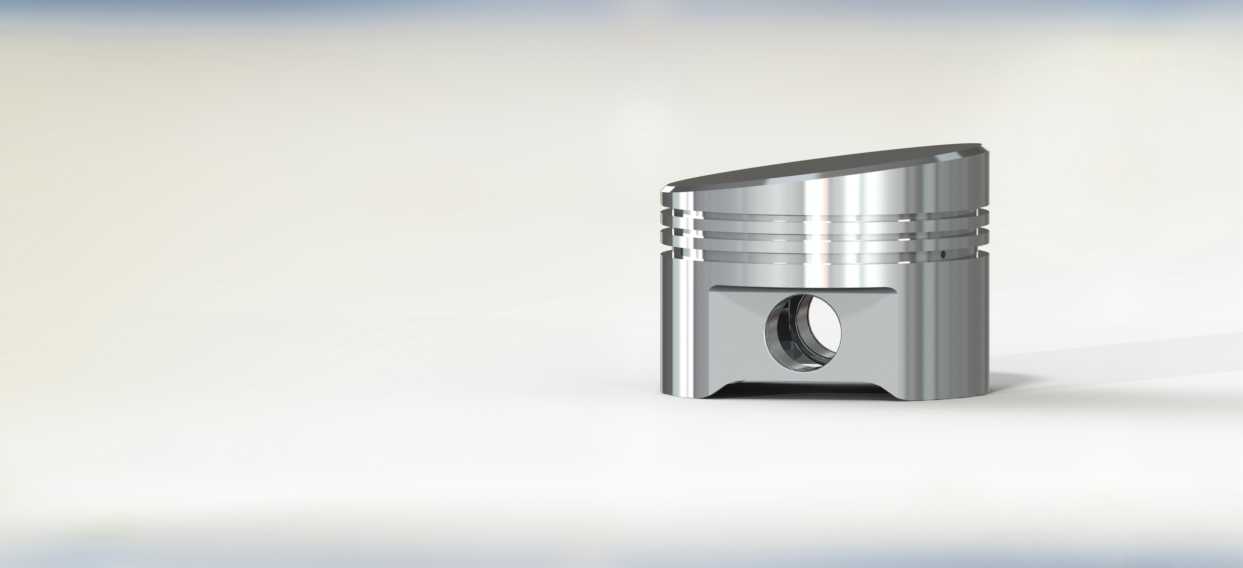

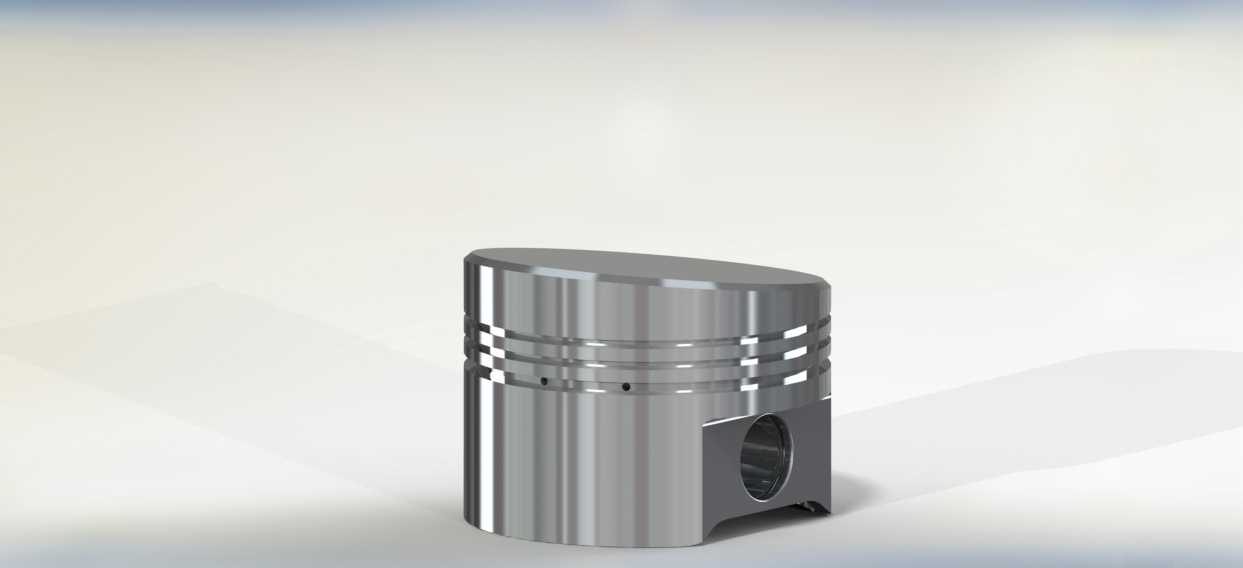

　　设计过程中首先要匹配对应缸径的安装边界，活塞头部的外圆尺寸需要和缸套内孔保持合理配合间隙，既要避免热膨胀后出现拉缸卡滞，也要防止间隙过大导致燃气窜漏、机油上窜进入燃烧室。头部顶面的轮廓根据燃烧室匹配需求做了适配性造型，能够配合缸盖形成合理的挤气涡流，优化油气混合效果，提升燃烧充分度。头部环带区域设计了多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，油环则负责刮除缸壁多余机油，环槽的宽度、深度以及位置精度都经过反复校核，保证活塞环安装后能正常张紧贴合缸壁，同时不会出现卡滞、过度磨损的问题。

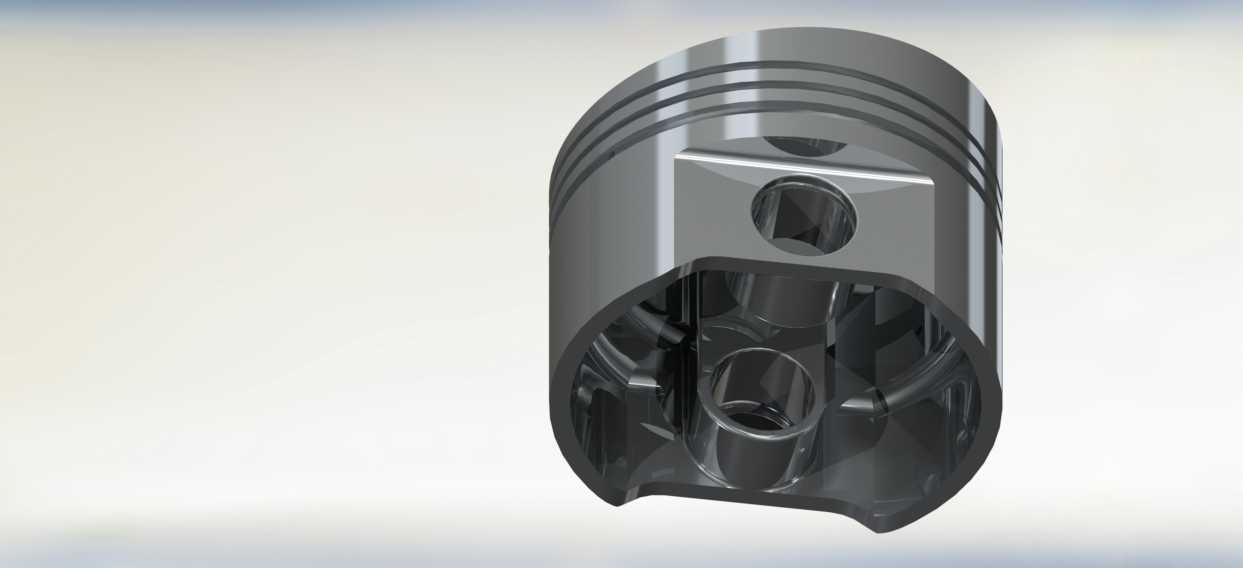

　　活塞销孔的位置设置在活塞裙部上方的承载区域，孔位同轴度、孔径尺寸公差都按照重载工况要求设计，确保活塞销安装后能够均匀传递载荷，避免局部应力集中导致销座开裂。裙部的型线设计考虑了热态变形补偿，工作状态下裙部受侧推力作用会产生微量弹性变形，冷态下的椭圆型线能够保证热态时裙部外圆趋近正圆，和缸套保持均匀贴合，减少偏磨与敲缸异响。整个模型的结构细节还原了实际加工中的工艺特征，环槽的退刀结构、销孔的倒角、裙部的减重区域都做了完整呈现，能够直接用于结构教学、装配干涉校验以及运动仿真分析，帮助设计人员直观理解活塞组件的配合关系，也可作为动力类机械课程设计的参考样例，验证往复运动部件的尺寸匹配与受力合理性。
