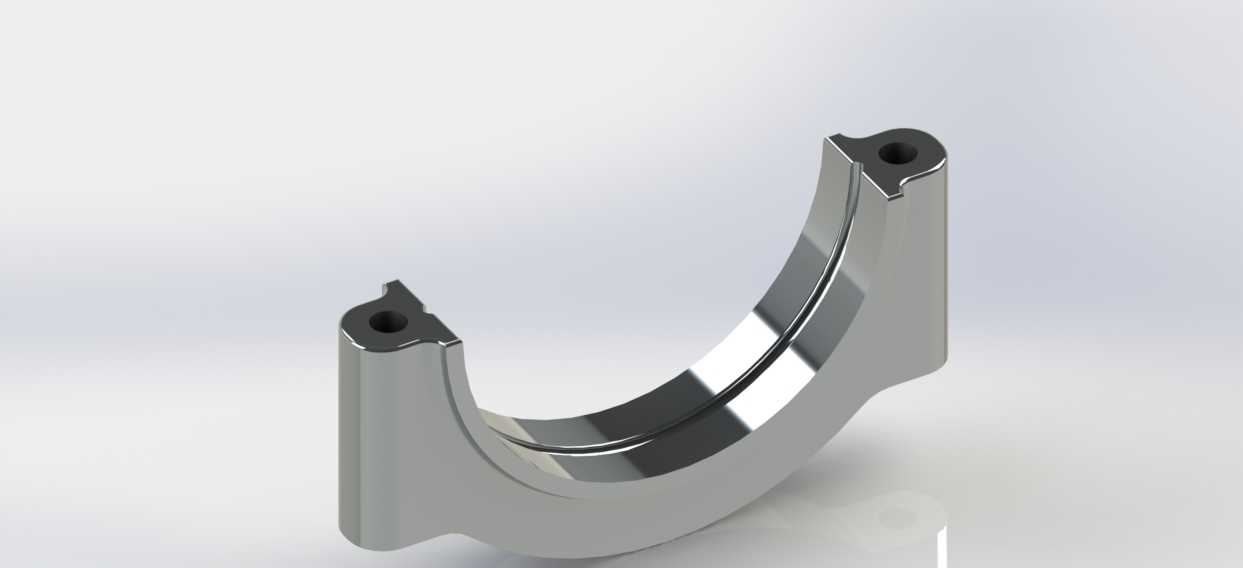

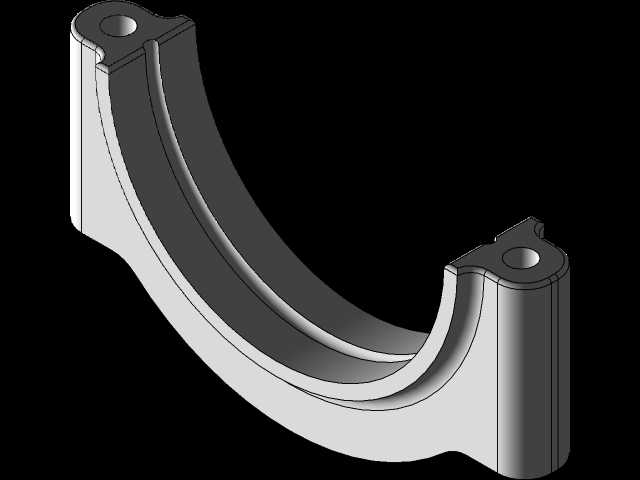

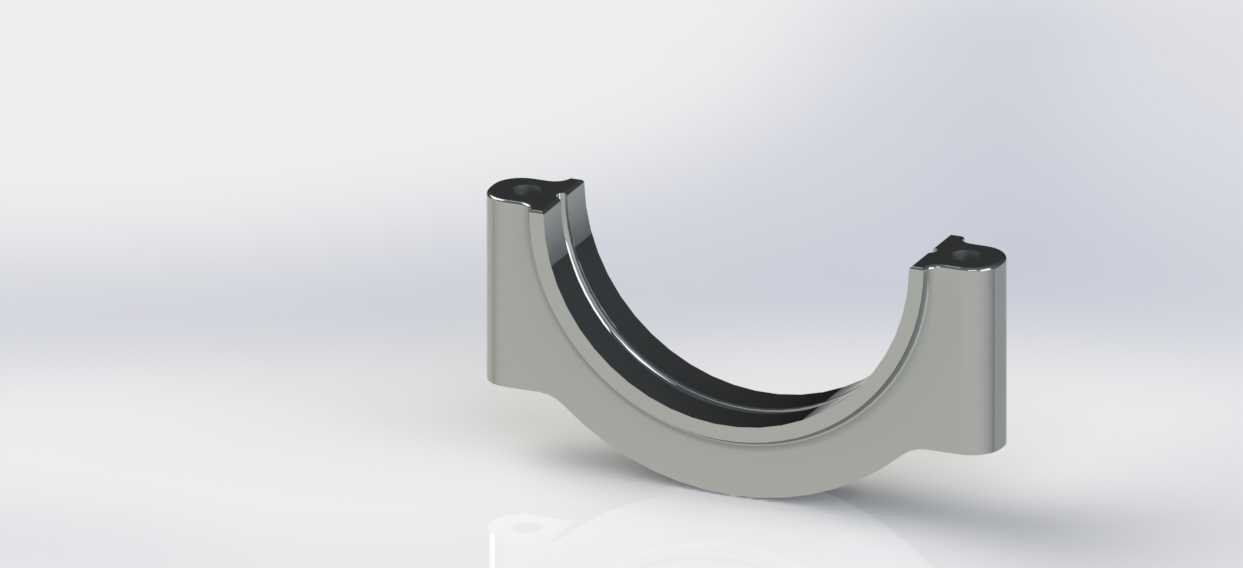

内燃机连杆下半部结构设计模型

　　在往复式内燃机的动力传递链路中，连杆下半部是衔接连杆杆身与曲轴曲柄销的核心承载构件，其结构合理性直接决定动力输出的平顺性与整机运行寿命。该构件采用剖分式结构设计，与连杆上半部分通过螺栓紧固形成完整的曲柄销安装孔，工作过程中需承受活塞往复运动传递的爆发压力、惯性力带来的交变载荷，同时随曲轴做回转运动，载荷工况兼具冲击性与周期性。从结构设计逻辑来看，该部件的半圆内孔面为核心配合面，加工精度需达到IT6级以上，表面粗糙度控制在Ra0.8以内，确保与轴瓦贴合紧密，避免运转过程中出现偏磨、烧瓦故障；两侧的螺栓安装凸台经过加厚处理，凸台端面与螺栓孔轴线保持严格垂直，防止螺栓紧固时出现附加弯曲应力，降低螺栓疲劳断裂风险。

　　部件外侧的弧形过渡结构经过多次应力仿真优化，在螺栓孔周边、内孔与端面衔接位置均设置了合理的圆角过渡，避免应力集中导致的部件开裂，适配内燃机高转速、高负荷的运行工况。在实际安装场景中，该部件的安装边界需严格匹配曲轴曲柄销的直径尺寸、连杆螺栓的孔距公差，装配时需按照规定扭矩分多次对称紧固螺栓，确保上下连杆盖结合面完全贴合，无错位间隙。该结构广泛应用于车用汽油机、柴油机以及小型通用动力机械的曲柄连杆机构中，日常运维中需重点检查内孔面的磨损量、结合面的密封状态以及螺栓的预紧力衰减情况，当内孔圆度误差超过允许值时需及时更换，避免引发曲轴连杆机构的连锁故障。建模过程中重点还原了部件的承载结构特征、配合面精度要求以及安装定位基准，能够为同类零部件的结构设计、装配仿真以及维修教学提供直观的三维参考，帮助设计人员快速验证连杆剖分结构的受力合理性，核对安装尺寸的匹配性，减少实物试制阶段的改模成本。
