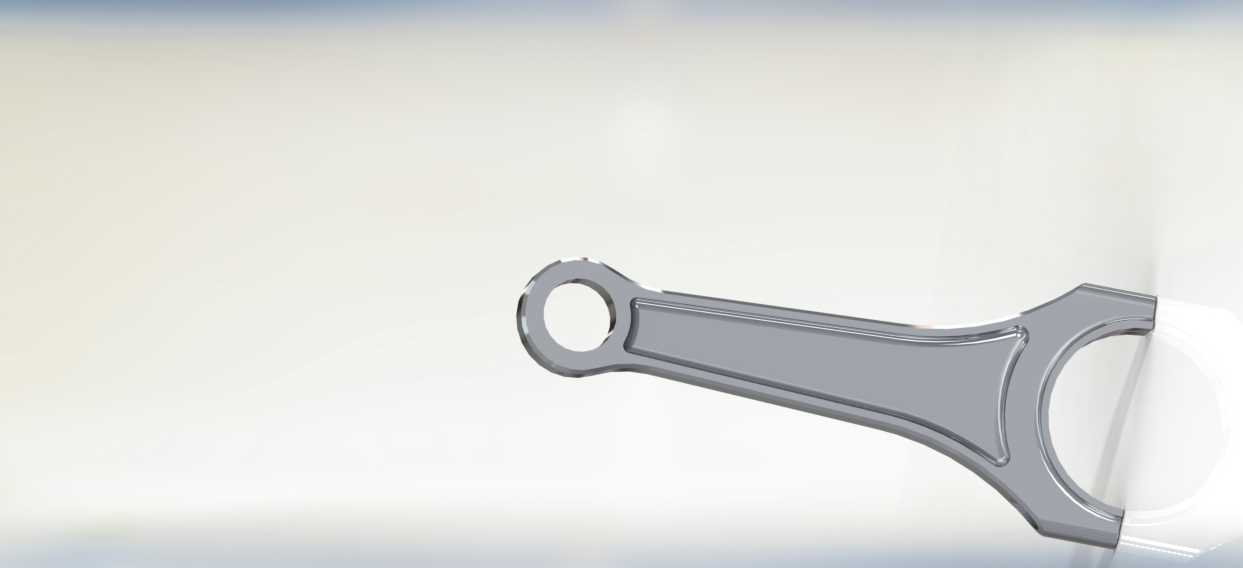

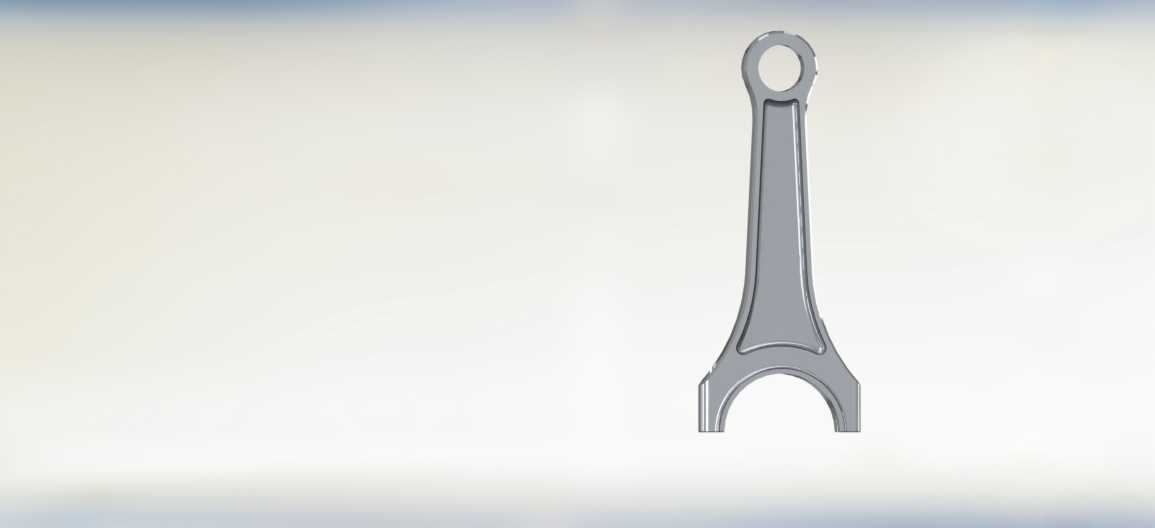

内燃机连杆顶部结构三维设计模型

　　作为内燃机核心传动部件的组成段，该连杆顶部结构直接对接活塞销，是将活塞往复直线运动转化为曲轴旋转运动的关键传力构件，其设计合理性直接决定动力输出效率与整机运行可靠性。从实际装机场景来看，该结构适配小排量往复式内燃机，可覆盖乘用车汽油机、小型通用动力机械的动力传输需求，工作过程中需持续承受交变爆压载荷、往复惯性力的复合作用，因此结构设计阶段重点围绕载荷传递路径做了优化。杆身采用工字形截面构型，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能削减非受力区域的材料冗余，有效降低往复运动件的整体质量，减少高转速工况下的惯性冲击，降低曲轴端的载荷波动。两端环孔分别对应活塞销安装位与曲轴连杆轴颈配合位，设计时严格控制孔位的同轴度公差、

　　圆柱度公差，孔壁预留了足够的衬套压装余量，可满足过盈装配衬套的工艺要求，避免长期运行后出现衬套松旷、孔位偏磨的问题。大小端过渡区域采用大圆弧平滑过渡，完全规避直角结构带来的应力集中风险，过渡段的壁厚做了渐变处理，从大端到小端的壁厚随载荷分布梯度逐步调整，保证应力在整个杆身均匀传递，不会出现局部应力峰值过高导致的疲劳断裂风险。安装边界方面，小端环孔内径尺寸适配常规规格的活塞销配合公差，大端开合尺寸满足曲轴连杆轴颈的装配空间要求，杆身整体宽度避开了气缸内壁、曲轴平衡块的运动干涉区域，装机后全行程运动过程中不会与周边固定件、运动件发生剐蹭。结构表面的加强筋沿主传力路径布置，既提升了杆身的侧向刚度，减少高压缩比工况下的杆身屈曲变形量，

　　也不会额外增加过多的运动质量。该结构的建模过程完全遵循实际机加工艺逻辑，所有拔模斜度、圆角过渡都符合锻造毛坯的加工要求，可直接用于后续的有限元疲劳仿真、运动干涉校核，也能为零部件的工艺编制、工装夹具设计提供精准的三维数模参考，帮助设计人员快速完成动力总成的匹配校核工作，减少反复改模的试错成本。
