椭球形螺旋结构机械构件设计

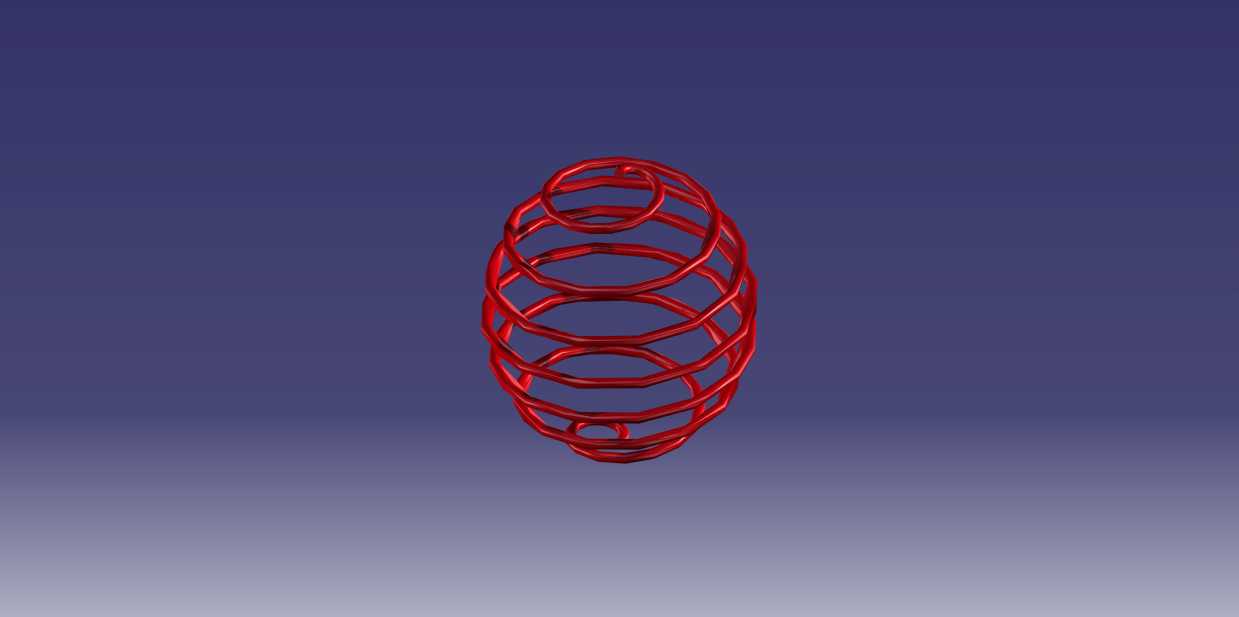

　　这类椭球形螺旋构件在工业场景中常作为异形弹性缓冲元件使用，常见于小型精密设备的隔振模块、特殊工况下的弹性支撑结构，也可作为异形输送通道的导向螺旋，适配非圆柱腔体内部的物料导流需求，在医疗设备的微型进给机构、实验室小型流体混合装置中也能见到同类结构的应用。不同于常规圆柱螺旋弹簧的等径设计，该结构沿轴向呈现中间直径大、两端直径逐步收窄的椭球轮廓，螺旋圈的曲率随轴向位置连续变化，每一圈的螺旋升角也随所在截面的直径做适配调整，保证相邻圈之间在压缩变形时的间隙均匀，不会出现局部圈距过小导致的并圈卡滞问题。在设计这类结构时，首先要确定整体的长轴与短轴尺寸比例，根据安装腔体的内部边界确定最大外径与总长度，再根据所需的刚度要求计算螺旋线的截面直径，

　　也就是构件自身的杆径参数，同时要校核两端收窄位置的螺旋曲率，避免曲率过小导致的加工应力集中。建模过程中需要先构建椭球形的基准曲面，在曲面上投影连续的螺旋引导线，引导线的圈数根据工作行程要求确定，每一圈的螺距沿轴向做渐变处理，中间段螺距稍大保证变形余量，两端收窄段螺距逐步缩小，保证端部的连接固定位置有足够的支撑强度。实际应用中，这类结构的安装边界需要匹配两端的固定座，端部通常做磨平处理或者设置连接挂耳，安装时要保证螺旋的中心轴线与受力方向重合，避免偏载导致螺旋圈侧向变形磨损。在流体导流场景使用时，螺旋的表面粗糙度需要控制在较低水平，减少物料流动的阻力，同时螺旋与外部腔体的间隙要根据输送物料的粒径调整，避免物料卡入间隙造成堵塞。

　　作为弹性元件使用时，需要根据载荷大小校核每一段螺旋的剪切应力，尤其是中间大直径段的螺旋圈，因为直径更大，相同载荷下的应力水平更高，需要针对性调整杆径或者圈距，保证整体结构的疲劳寿命满足工况要求。这类异形螺旋结构无法用常规弹簧加工设备直接量产，小批量应用时多采用3D打印或者数控弯丝设备加工，建模时的螺旋线精度直接决定了最终成品的形位公差，需要反复验证引导线的连续性，避免出现拐点导致加工时的应力断裂。
