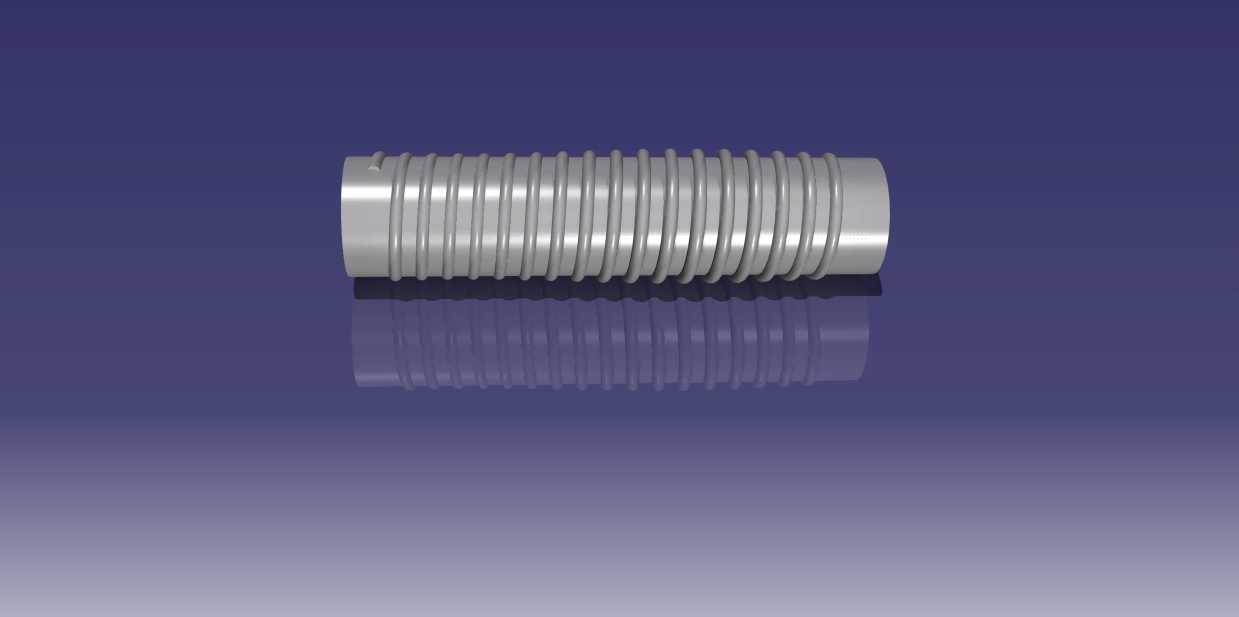

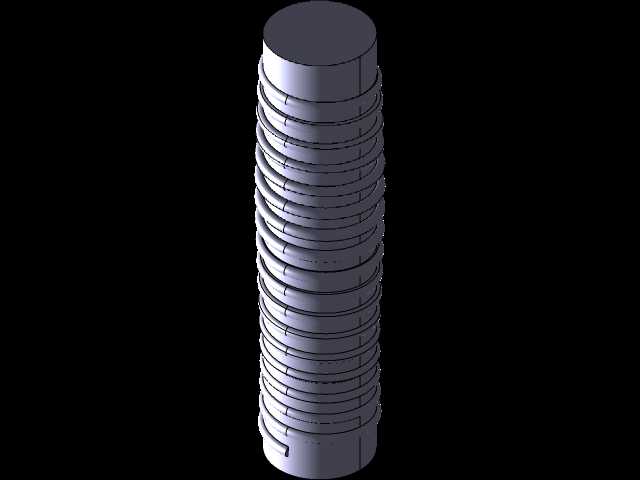

轴用螺旋弹性缓冲构件结构设计

　　这类轴上螺旋构件常被应用在各类需要轴向缓冲、行程复位、载荷缓冲的机械装配场景中，小到精密仪器的按键复位结构，大到重型设备的轴系缓冲限位段，都能见到这类结构的身影。在实际设备运行过程中，轴系往复动作时会产生瞬时轴向冲击，这类螺旋构件可以通过自身的弹性形变吸收冲击能量，避免轴肩与安装座硬接触造成的接触面压溃、零件疲劳开裂问题，同时在动作行程末端提供稳定的复位推力，保证机构动作的连贯性。从设计思路来看，这类螺旋结构的螺距、圈数、丝径参数都需要匹配对应轴径的安装空间，首先要确认安装轴的外径尺寸，弹簧内径要与轴径保持合理的间隙配合，间隙过小会导致弹簧伸缩过程中与轴面卡滞，间隙过大则容易出现弹簧偏心弯折，伸缩过程中出现偏载导致弹力不均。

　　构件的有效圈数决定了总行程量，设计时需要预留15%左右的压并余量，避免极限工况下弹簧被完全压并失去弹性作用，同时两端的并圈处理要保证端面与轴线垂直，安装后弹簧不会出现歪斜，受力时各圈的形变均匀，不会出现局部圈距过小提前并圈的问题。外形尺寸上，这类构件的外径要匹配安装座的沉孔边界，安装后弹簧外径与沉孔壁保留0.5-1mm的径向间隙，避免伸缩过程中弹簧外圈与沉孔壁摩擦造成磨损，自由长度需要结合安装后的预压量确定，初始预压量一般设置为总行程的10%，保证装配后弹簧不会出现松脱晃动，同时在最大工作压缩量下，弹簧的剪切应力处于材料许用应力范围内，满足长期循环动作的疲劳寿命要求。在实际选型建模过程中，需要重点关注螺旋升角与丝径的匹配关系，

　　升角过小会导致弹簧刚度不足，相同压缩量下提供的弹力达不到设计要求，升角过大则会导致弹簧伸缩过程中出现扭转力矩，带动轴件出现周向转动偏差，影响机构的定位精度。建模时要保证螺旋线的导程均匀，两端并圈段的过渡平滑，没有突兀的几何折角，避免后续有限元分析时出现应力集中的误判，同时端面的磨平处理要保证足够的支撑面积，安装后端面与安装面的接触面积不低于单圈截面积的70%，避免局部压强过大造成安装面压痕。这类结构在装配时不需要额外的固定紧固件，依靠轴与安装座的空间限位即可完成固定，拆装维护十分便捷，在自动化生产线的顶升机构、阀门的启闭复位结构、工程机械的操纵杆复位组件中都有广泛应用，设计时需要结合实际工况的载荷循环次数、环境温度、腐蚀条件选择对应的材料，常规工况下选用碳素弹簧钢即可满足强度要求，腐蚀环境下则需要选用不锈钢材质，高温工况下要选用耐热弹簧钢材料，保证不同环境下构件的弹力稳定性。
