液压马达奥本齿轮传动装置结构设计

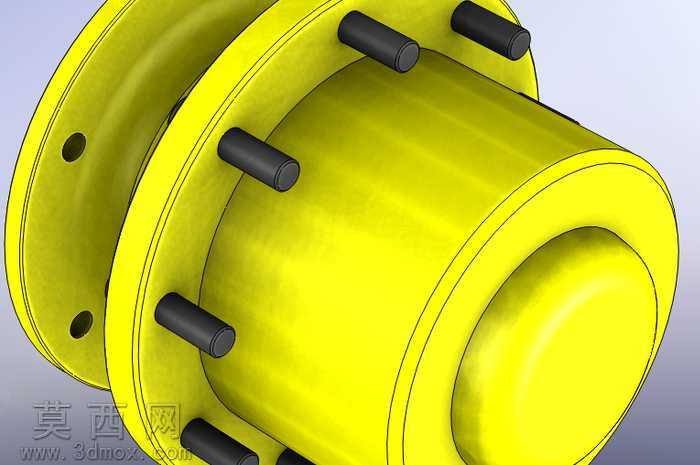

本作品为液压马达配套的奥本齿轮传动结构三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化建模逻辑，对齿轮传动组件的各部分尺寸进行精准约束，确保各装配部件间的配合公差符合液压传动部件的实际工况要求。模型外观渲染阶段，针对主体金属壳体部分赋予亮黄色金属漆材质，还原工业液压部件的典型涂装特征，表面设置适度的反光与粗糙度参数，模拟真实工业漆面的哑光金属质感；对于周向分布的圆柱定位销部件，赋予深灰黑色硬质合金材质，调整材质的金属度与高光参数，区分与主体壳体的材质差异，清晰呈现部件间的装配层次。结构设计层面，完整还原奥本齿轮的行星传动布局，主体带法兰边的筒状壳体作为承载基体，法兰端预留的安装孔位严格匹配液压马达的连接安装标准，周向均匀排布的定位销用于实现传动组件与马达输出端的周向固定，保证扭矩传递过程中的连接可靠性；内部齿轮啮合结构按照行星齿轮传动的传动比要求进行齿形参数匹配，确保动力输入后可通过齿轮组实现稳定的扭矩输出，端盖部分的圆弧过渡结构既满足结构强度要求，也兼顾了部件的轻量化设计需求。设计过程中优先考虑液压马达高负载、高转速工况下的结构稳定性，壳体壁厚按照液压部件的耐压标准进行设计，齿轮齿面的参数设置兼顾传动效率与耐磨性能，各装配接触面均预留合理的装配间隙，避免实际装配与运行过程中出现干涉问题；整体模型装配关系完整，可直接用于液压传动系统的装配模拟、工况仿真以及工程图纸的导出参考，能够直观展示奥本齿轮在液压马达动力输出端的装配形式与传动原理，为液压传动部件的设计优化、教学演示提供精准的三维数字模型支撑。
