带2D板材的转向节接头结构设计

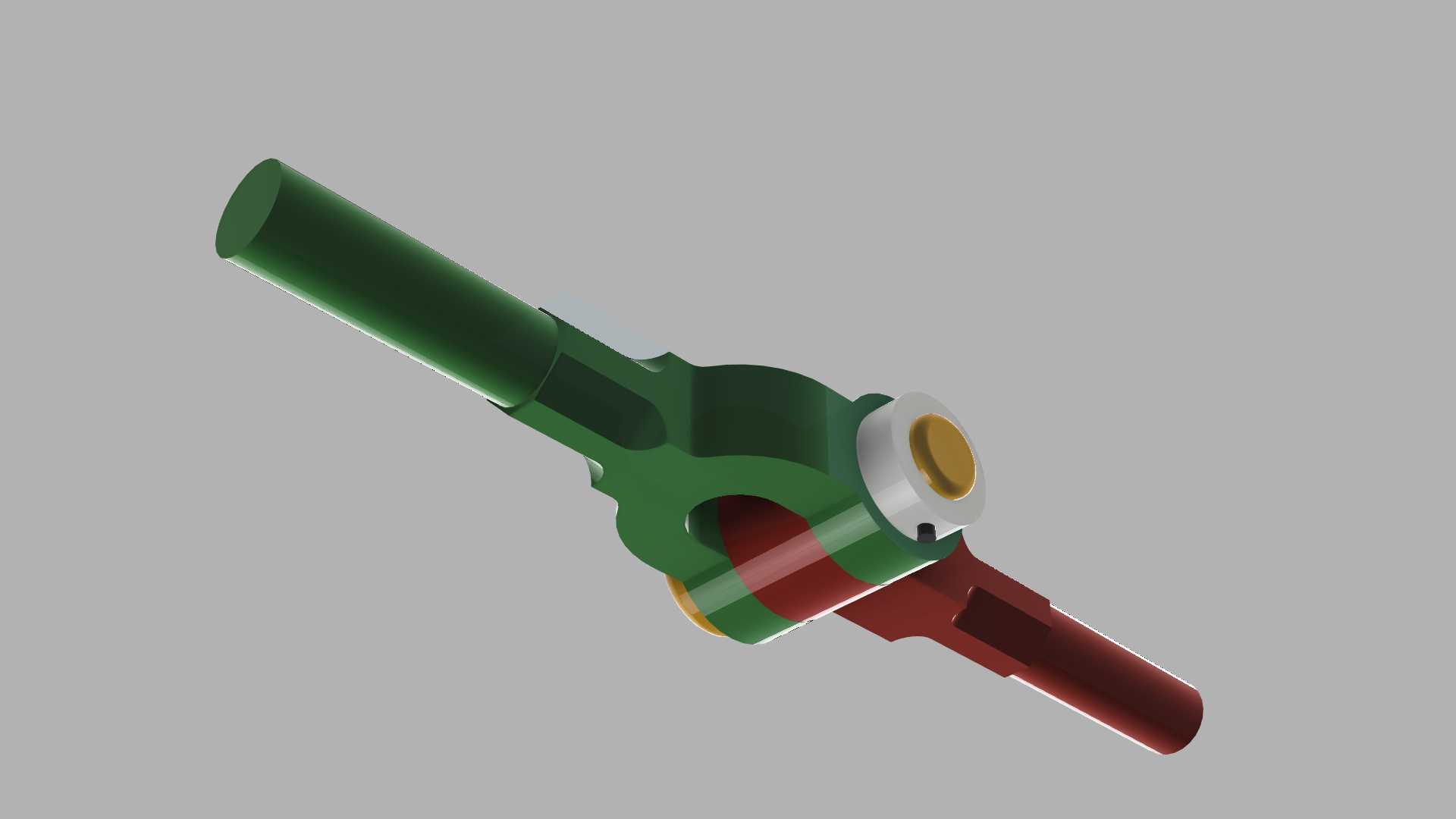

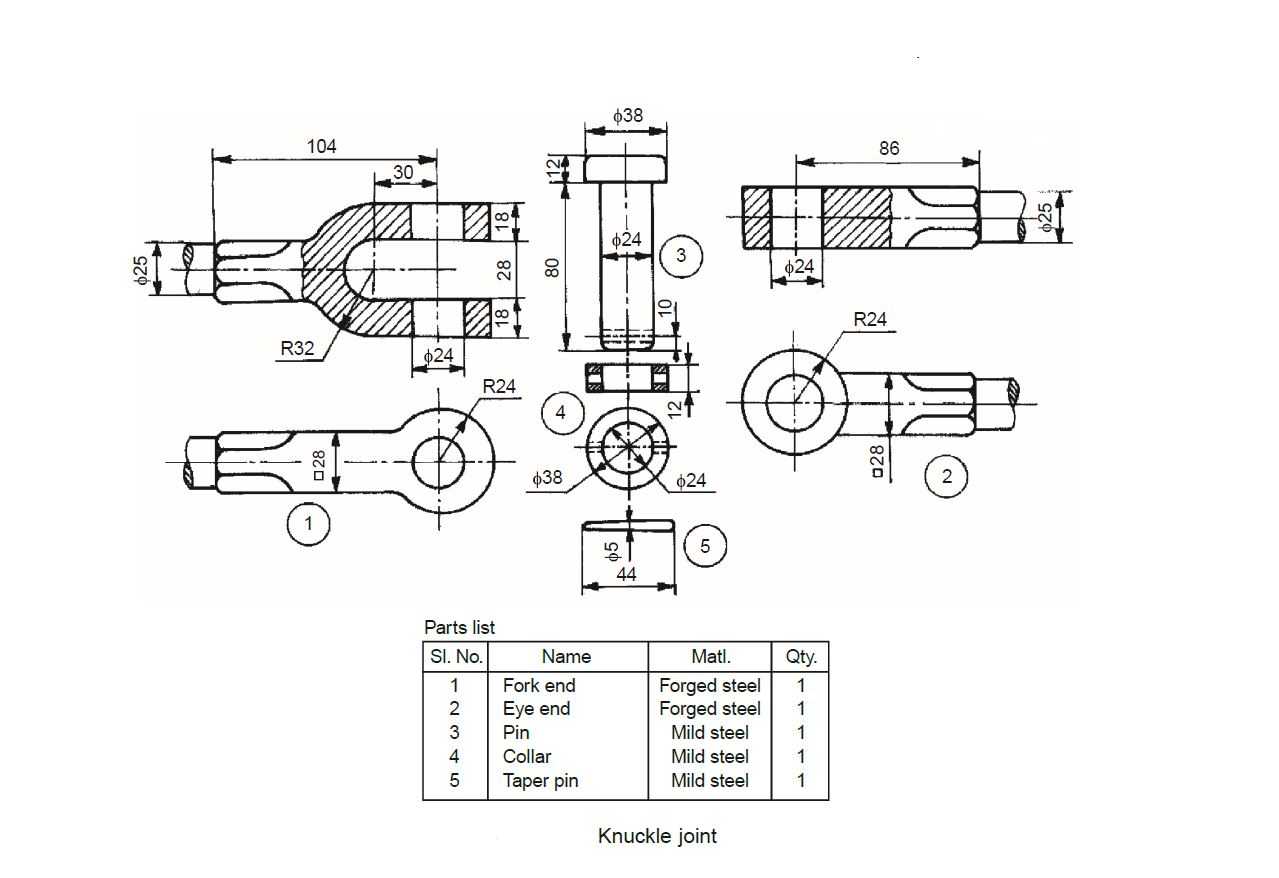

　　转向节接头是行走类机械转向系统里的核心传力构件，日常在轻型作业车辆、小型代步设备、非道路移动机械的转向链路中都能见到这类结构的应用，它承担着传递转向力矩、承载轮端载荷、实现铰接摆动的多重作用，既要保证转向动作的灵活顺畅，也要承受行驶过程中来自路面的冲击载荷，对结构强度和铰接精度都有不低的要求。这个接头的设计采用了分体铰接的核心思路，主体的叉形结构预留了充足的铰接安装空间，配合衬套安装位可以实现两个杆体之间的定角度摆动，两端的杆体分别适配不同的安装接口，一端为光杆直段可直接插入对应构件的安装孔做轴向固定，另一端做了扁位结构，方便与转向拉杆类部件做防转连接，避免传动过程中出现相对转动松脱的问题。设计过程中特意配套了2D板材的安装参考，

　　板材部分主要用于接头安装时的限位、垫片或者加强补强用途，板材的开孔位置与接头铰接孔位完全同轴，安装时可以直接贴合在接头叉形结构的侧面，既可以调整铰接副的轴向间隙，也能在重载工况下分散铰接部位的局部压应力，避免长期交变载荷下叉形部位出现应力开裂。从安装边界来看，铰接部位的外径尺寸控制在适配常规小型转向系统的范围内，两端杆体的直径与长度匹配常见的转向拉杆安装孔径，不需要对原有设备的安装位做额外扩孔或者切削加工就可以直接替换适配，铰接副的摆动角度覆盖了常规转向所需的全部行程，不会出现转向过程中结构干涉卡滞的问题。结构细节上，铰接部位的衬套安装位做了台阶限位设计，衬套压入后可以靠台阶实现轴向定位，不需要额外加装卡簧做轴向固定，

　　减少了装配时的零件数量，也降低了长期使用过程中小零件松脱掉落的风险；叉形结构的转角位置都做了圆弧过渡处理，从根源上减少应力集中点，提升构件的疲劳强度，应对路面颠簸带来的交变冲击载荷时能有更长的使用寿命。杆体与叉形主体的连接部位做了渐变加厚处理，从杆体的等直径段平滑过渡到叉形结构的大截面部位，避免截面突变带来的应力集中，在保证整体结构强度的前提下尽可能控制构件的整体重量，不会给转向系统带来额外的负载。
