带二维薄板夹持结构的手动管虎钳

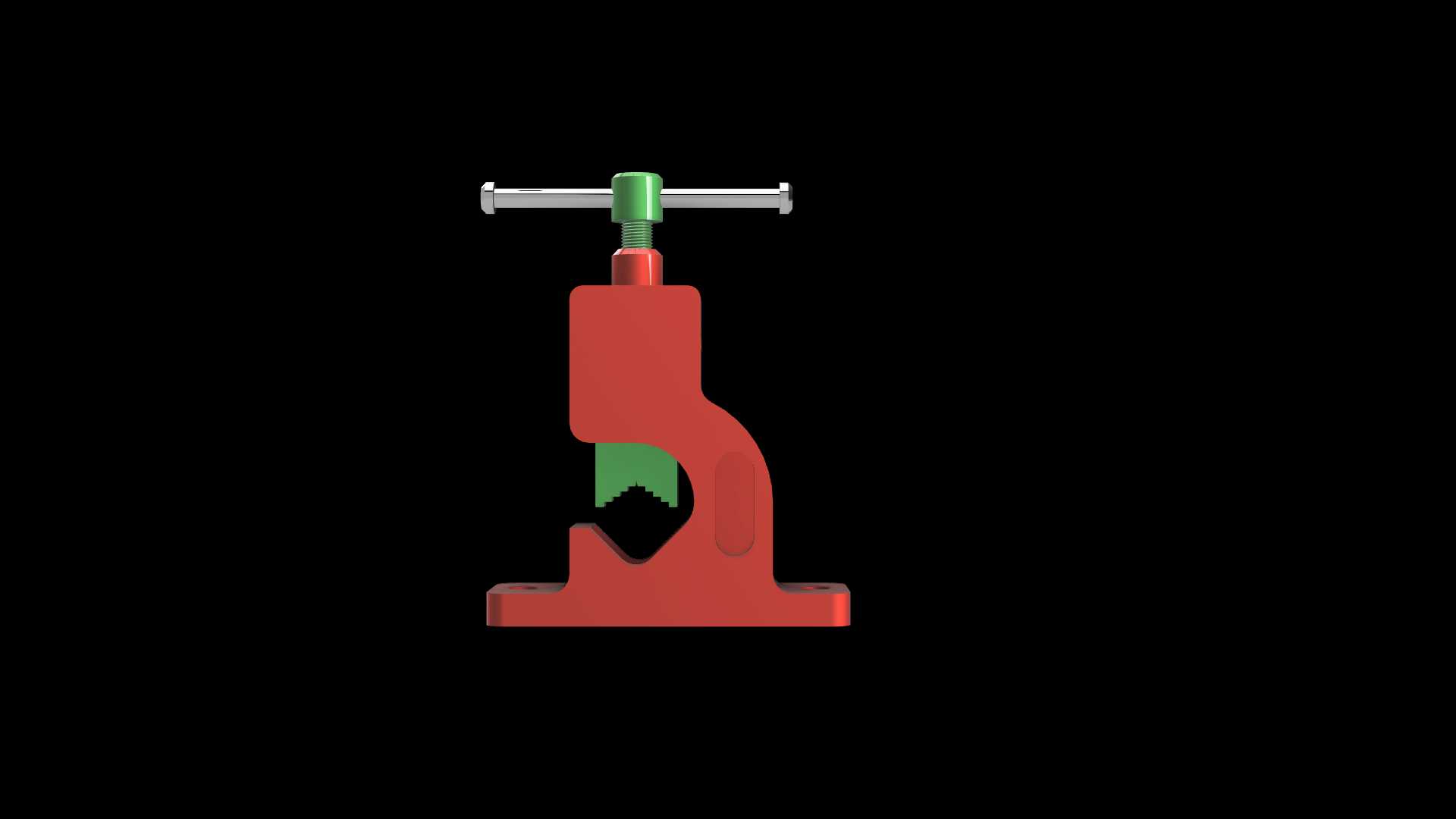

　　这款手动管虎钳主要面向管道安装、五金维修、小型金属件加工场景设计，区别于常规平口钳与普通管钳，额外增设的二维薄板夹持结构，可同时满足圆管类工件与薄型板件的装夹需求，无需在工位上频繁更换夹具，能有效缩减单件作业的辅助准备时间。从实际使用场景来看，在水暖管路布设作业中，作业人员可直接将待套丝、切割的金属或塑料圆管卡入下部带V型槽的夹持位，通过顶部T型旋杆施加夹紧力，V型槽的咬合角度经过适配，可覆盖常见小口径管材的装夹，夹紧后管材不会出现周向转动或轴向窜动，保证套丝、切口的加工精度；当需要对薄铜片、薄钢板、密封垫片类二维薄板件进行修形、钻孔、打磨作业时，可将板件置入上部的平口夹持位，钳口的咬合面做了防滑齿处理，

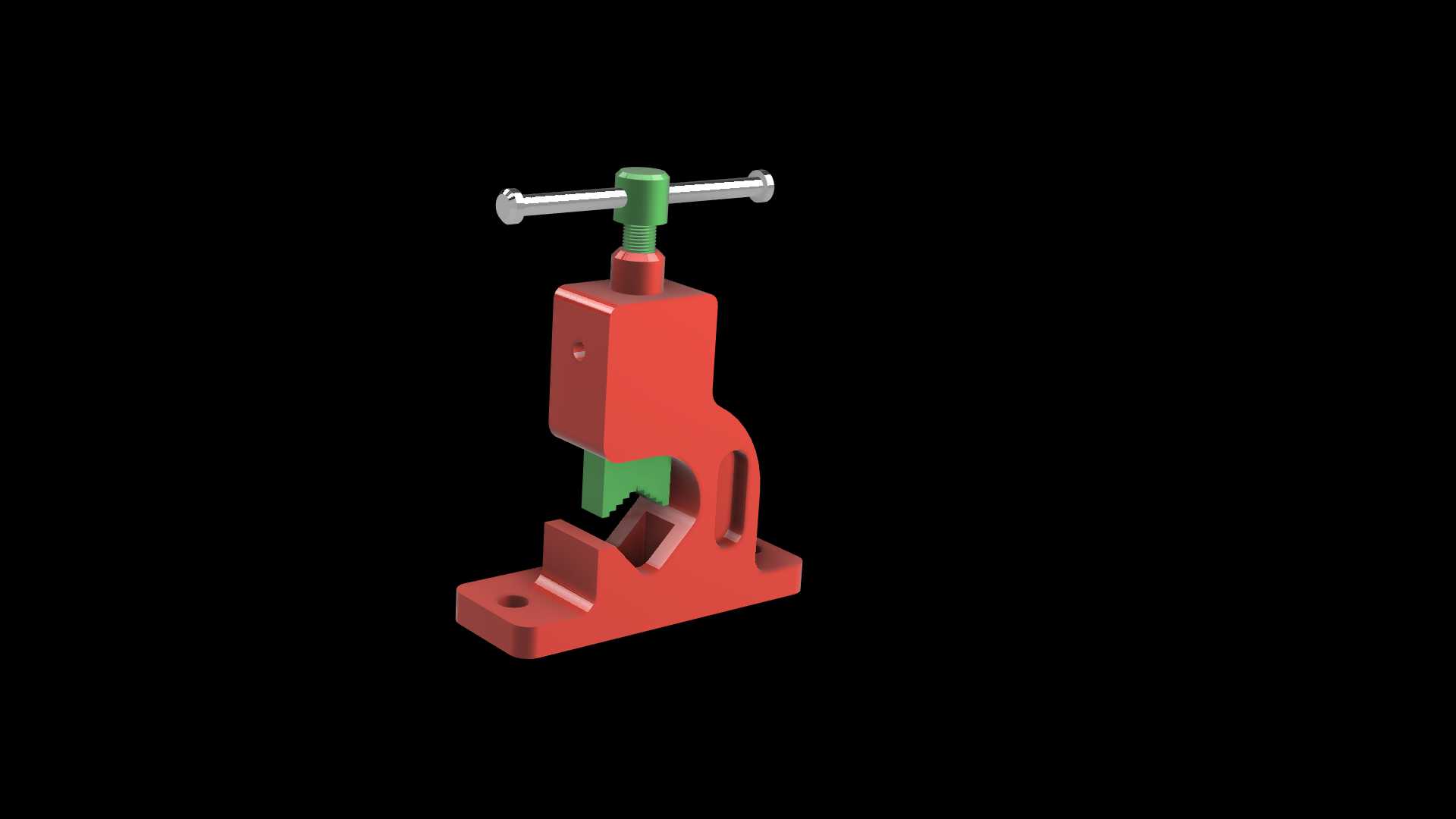

　　同时不会因为夹紧力过大造成薄板件的压痕变形，适配维修现场多类型工件的临时装夹需求。设计过程中优先考虑了手动操作的力臂匹配，顶部T型旋杆的长度经过受力测算，普通成年男性单手操作即可输出足够的夹紧力，无需额外加接延长杆，避免过度施力造成钳体结构变形或工件夹损。钳体主体采用一体式铸造结构，底部预留两个对称的安装通孔，可通过螺栓直接固定在钳工工作台、移动维修工位台的台面上，安装孔的中心距适配常规钳工台的预留安装位，不需要额外打孔改造；整体结构没有易损的复杂传动部件，日常使用仅需在旋杆螺纹处定期涂抹润滑脂即可维持操作顺畅，维护成本极低。钳身的C型开口尺寸做了平衡设计，既保证了足够的工件容纳空间，又不会因为开口过大造成钳体刚性下降，

　　在承受最大夹紧力时，钳身的形变量控制在钳工装夹允许的公差范围内，不会影响工件的装夹定位精度。上部的活动钳块与下部的固定钳座配合间隙经过调校，夹紧过程中不会出现偏摆，保证薄板夹持时的贴合度，避免薄板装夹时出现翘边问题，适配密封垫片修磨、小型薄板件钻孔这类对装夹平面度有要求的作业场景。
