带电源线工业扩展供电单元结构设计

　　这款扩展供电单元的设计，最初是针对车间工位临时配电、小型设备集群供电扩容的实际需求展开的，在做三维结构建模前，我先梳理了现场使用的几个核心痛点：普通插排防护等级不足、工位扩展供电时接线杂乱、设备启停状态无直观指示、长期插拔导致接口松动接触不良，这些问题都是在生产线调试、实验室设备排布时反复遇到的实际问题，所以整个结构设计从一开始就没有走民用插排的设计思路。

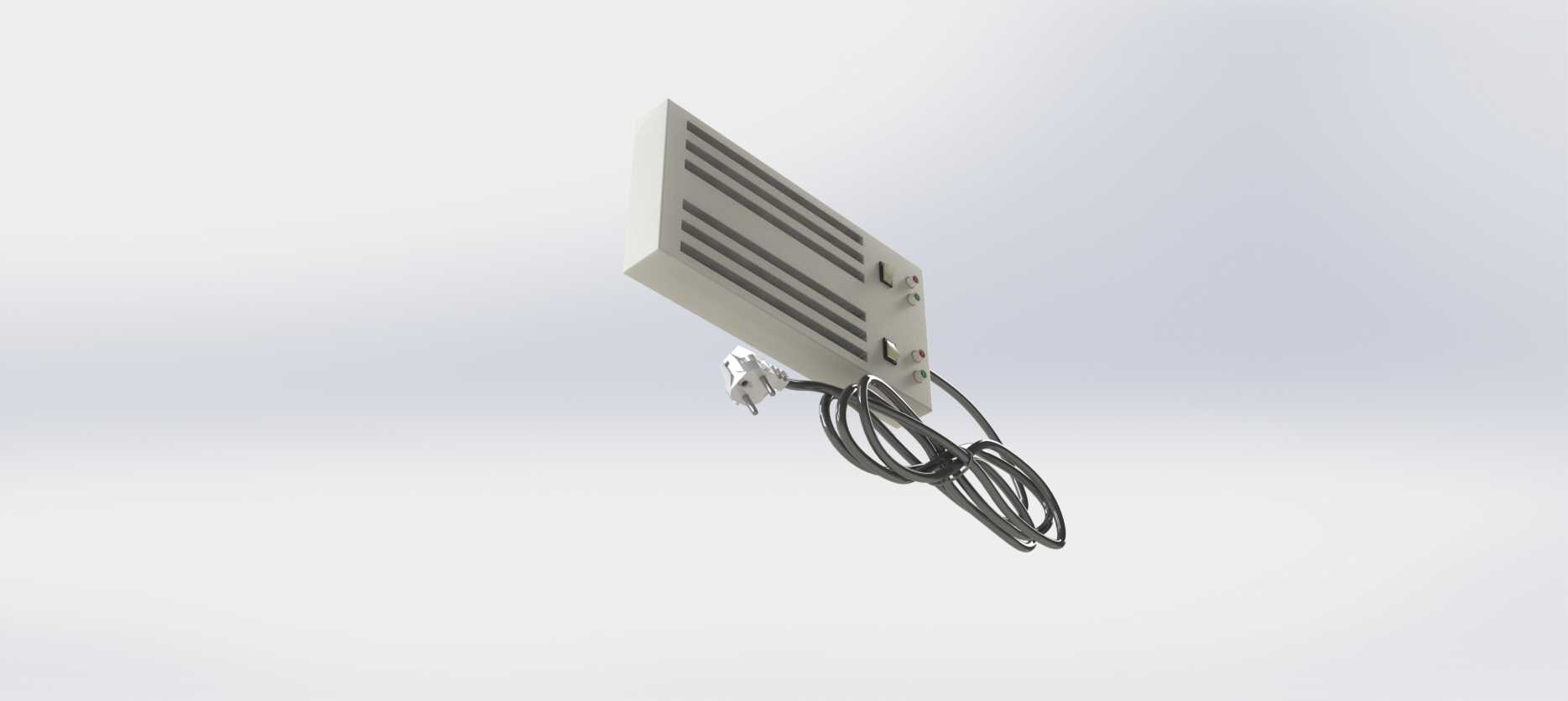

　　先从安装边界来说，主体壳体采用薄钢板折弯成型，整体厚度控制在45mm以内，宽度180mm，高度320mm，背部预留了四个M4的挂装孔位，既可以直接挂装在设备侧立面的铝型材框架上，也可以通过L型支架固定在工作台侧沿，不会占用工作台面的操作空间，壳体底部预留了15mm的走线间隙，避免电源线弯折半径过小导致线芯断裂。正面的散热槽采用横向等距排布，单条槽宽3mm，槽间筋宽8mm，既保证内部接线端子的散热效率，又能防止车间内的金属碎屑、加工废料直接落入壳体内部造成短路隐患，散热槽的排布位置特意避开了内部接线端子的安装区域，避免异物掉落直接搭接在带电部位。

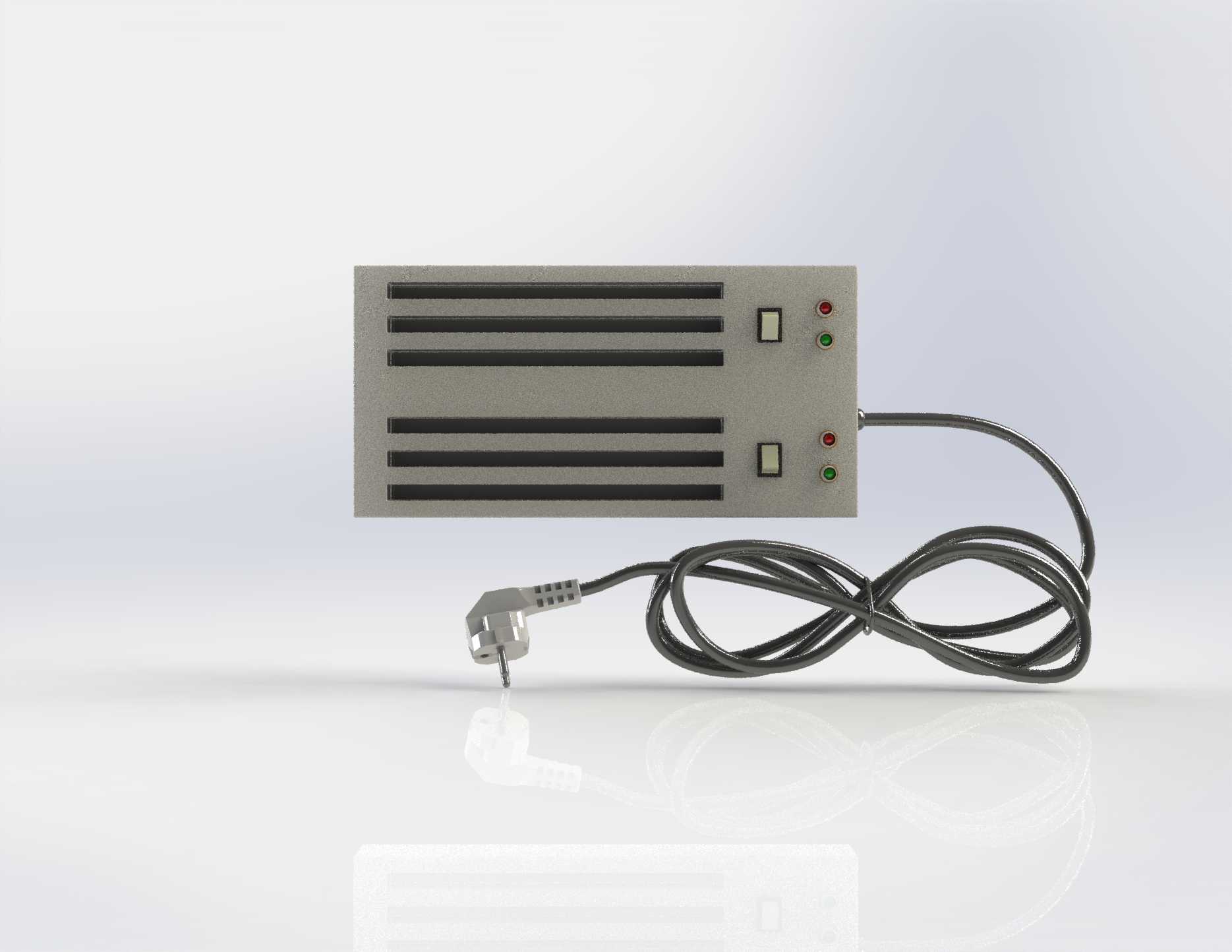

　　功能布局上，正面设置了两组独立的供电回路，每一组都配置了独立的船型开关与状态指示灯，绿色指示灯对应回路正常供电，红色指示灯对应回路过载或接线异常，指示灯采用嵌入式安装，突出壳体表面不超过2mm，避免工位操作时磕碰损坏。每个开关的按压行程设置为2.5mm，按压力度控制在5N左右，操作人员戴劳保手套也能准确操作，不会出现按不动或者误触发的情况。电源线采用1.5平方的三芯橡套线，线长预留1.8米，端部配置国标三极插头，线缆与壳体连接处做了防弯折护套，护套长度30mm，能承受至少1000次180度弯折不出现线芯外露的情况，线缆在壳体内部的接线端预留了20mm的余量，方便后期维护时重新接线，不需要整体更换线缆。

　　设计过程中特意做了等电位结构，壳体整体通过电源线的接地端可靠接地，所有金属部件之间的接触电阻控制在0.1Ω以内，避免设备漏电时壳体带电引发安全事故。内部的接线端子采用导轨式安装，后期如果需要更换回路或者增加接线位，不需要重新打孔固定，直接在导轨上加装端子即可，维护效率比传统的螺丝固定端子提升不少。壳体表面采用静电喷塑处理，颜色为工业哑光灰，不容易留下指纹和油污，适合车间多尘、多油污的使用环境，喷塑层厚度控制在60-80μm，附着力达到GB/T 9286规定的1级要求，长期使用不会出现掉漆、锈蚀的情况。

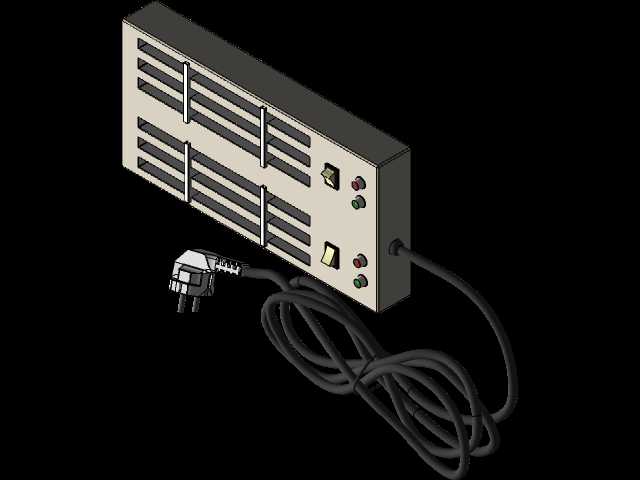

　　在三维建模阶段，我把所有的安装间隙都做了公差匹配，壳体上下盖的配合间隙控制在0.2mm以内，既方便拆装维护，又不会出现缝隙过大进灰的问题，开关、指示灯的安装孔位都做了0.1mm的正公差，保证配件采购回来后能直接装配，不需要二次修孔。电源线的出线孔做了橡胶护线圈，避免线缆与钢板锐边接触磨破绝缘层，护线圈的卡槽与钢板厚度做了过盈配合，不会因为拉扯线缆导致护线圈脱落。考虑到现场使用时可能会有临时拖拽的情况，壳体内部设置了线缆压线码，能承受100N的拉力不出现线缆移位，避免接线端子被拉扯松脱。
