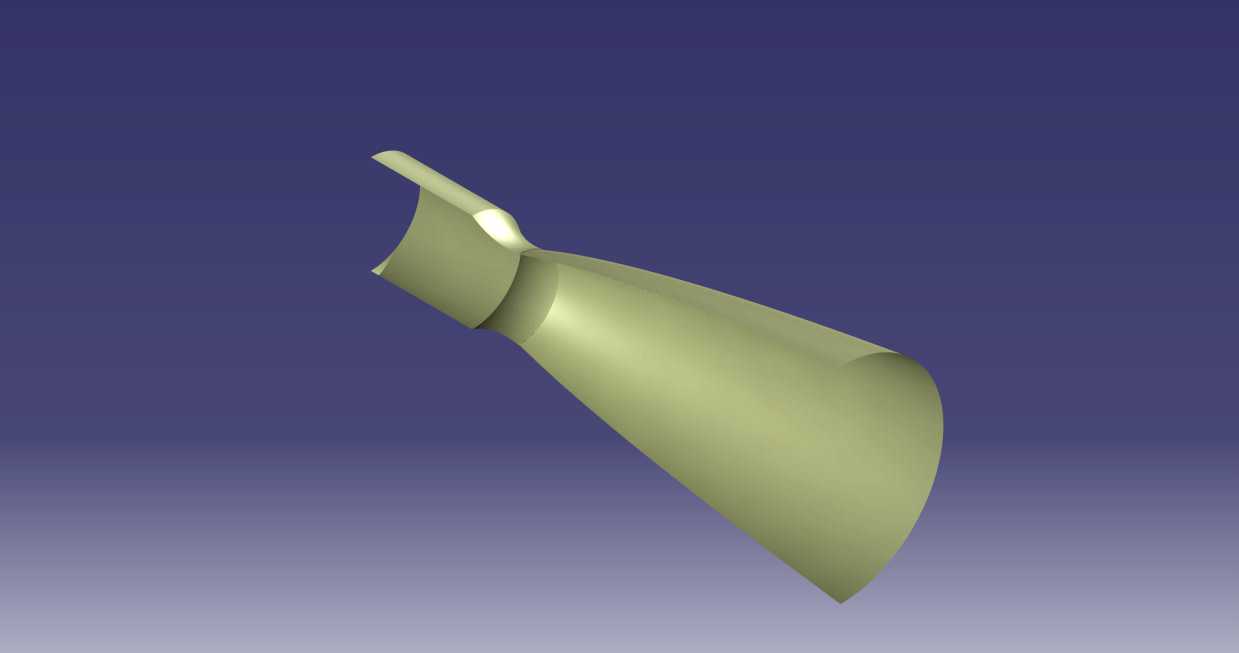

航天动力系统用曲面构型火箭喷管结构

　　在航天推进系统的结构设计环节，喷管作为动力输出的核心功能部件，其曲面构型的合理性直接决定了燃烧室内高温高压燃气的膨胀效率，进而影响整箭的推力输出表现与燃料利用水平。这类曲面喷管的设计核心，是让燃气在流经扩张段的过程中实现有序的压力能向动能转换，避免流场内部出现激波、气流分离等异常工况，保证推力输出的稳定性与方向一致性。从结构边界来看，该喷管采用收敛-扩张的连续曲面过渡形式，入口端为与燃烧室对接的等径连接段，设置有匹配安装位的平直贴合面，能够保证与燃烧室出口的同轴度装配要求，避免装配错位带来的燃气泄漏风险；中段为平滑过渡的收敛喉部，是整个喷管流道截面最小的位置，燃气在此处达到临界流速，曲面的曲率变化经过连续平滑处理，

　　不存在局部的曲率突变，能够减少气流在壁面的附面层分离概率；扩张段为大角度平滑延展的锥面结合曲面结构，出口端的截面尺寸根据设计膨胀比确定，壁面厚度沿气流方向保持均匀的力学承载梯度，既能够承受高温燃气的冲刷载荷，也能控制整体结构重量，符合航天部件的轻量化设计要求。在实际应用场景中，这类喷管不仅适配液体火箭发动机的推力室配置，也可作为小型固体火箭动力装置的排气部件使用，不同工况下仅需调整喉部尺寸与扩张段的扩张比参数，即可匹配不同燃烧室压力、不同推进剂类型的动力输出需求。建模过程中采用全曲面连续构线的方式，保证所有过渡位置的G2曲率连续，避免后续仿真分析时出现网格畸变问题，也为后续的热结构耦合分析、流场仿真计算提供精准的几何基础。

　　安装边界上，入口连接段的外径尺寸与燃烧室出口的安装法兰内径保持公差配合，对接面的平面度满足密封要求，不需要额外设置复杂的连接结构即可实现可靠装配，喷管整体的轴向长度控制在适配动力舱安装空间的范围内，不会与周边的管路、伺服机构产生运动干涉。从功能特性来看，连续光滑的内壁曲面能够最大程度降低燃气流动的壁面阻力，减少推力损失，外壁的曲面构型也能适配外部的冷却管路敷设需求，不管是采用再生冷却还是膜冷却方案，都能顺着曲面走向布置冷却通道，保证高温工作环境下的结构强度可靠性。
