NACA0016翼型内置翼梁机翼结构设计

　　这款带翼梁的NACA0016翼型机翼，主要面向小型固定翼无人机、轻型通航验证机的气动结构配套场景，在低速飞行工况下能兼顾升阻特性与结构承载需求，是航空结构设计阶段常用的基础翼型构型方案。从实际工程落地的角度看，NACA0016属于对称翼型，零攻角下升力系数为零，在正负攻角区间的气动特性对称，既适合作为低速飞行器的主翼使用，也可作为尾翼、副翼等操纵面的基础翼型，适配飞行速度在0.1-0.3马赫区间的低空作业类飞行器，比如航测无人机、农林作业小型机、高校航空教学验证平台等场景。

　　设计层面，翼梁作为机翼的核心承力构件，沿翼展方向布置在翼型内部的承力最优位置，也就是翼型厚度最大的弦向区域附近，能够直接传递机翼承受的气动弯矩、剪力与扭矩，避免蒙皮单独承载出现的结构失稳问题。翼型本身的相对厚度为16%，这个厚度区间既给内部翼梁、肋板、操纵线系甚至小型燃油箱、航电设备预留了足够的安装空间，也不会因为翼型过厚导致高速段压差阻力激增，平衡了结构布置空间与气动效率的矛盾。

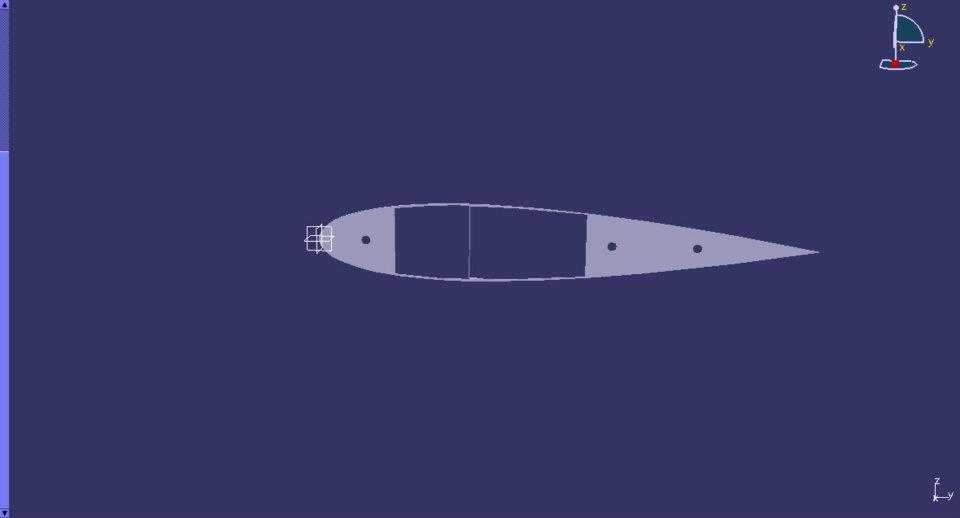

　　从安装边界来看，该机翼的根段设计有平直的对接端面，上面预留的定位孔可直接与机身侧的翼身对接接头配合，安装时可通过定位孔完成翼面的展向、弦向定位，再通过紧固件完成锁紧，不需要额外设计复杂的转接结构，适配常规的上单翼、中单翼布局飞行器。翼型的弦长尺寸可根据实际飞行器的起飞重量、翼载荷需求进行等比例缩放，缩放过程中翼梁的相对位置保持不变，仅需对应调整翼梁的截面尺寸与材料规格，就能匹配不同量级的承载需求。

　　实际使用中，这种带集成翼梁的机翼结构，相比无翼梁的纯蒙皮泡沫机翼，结构刚度能提升60%以上，在大机动飞行、突风载荷工况下的翼尖变形量更小，能保证翼型的气动外形不发生明显畸变，维持稳定的气动输出。同时对称翼型的特性让飞行器在倒飞、侧滑等特殊姿态下也能获得稳定的操纵力矩，降低飞控系统的操纵补偿难度，对于新手操纵的验证类飞行器、需要完成复杂机动动作的航模类产品适配性很强。设计过程中翼梁与蒙皮的连接区域做了贴合翼型内型面的过渡设计，避免应力集中导致的连接部位疲劳损坏，长期循环载荷下的结构可靠性更有保障。
