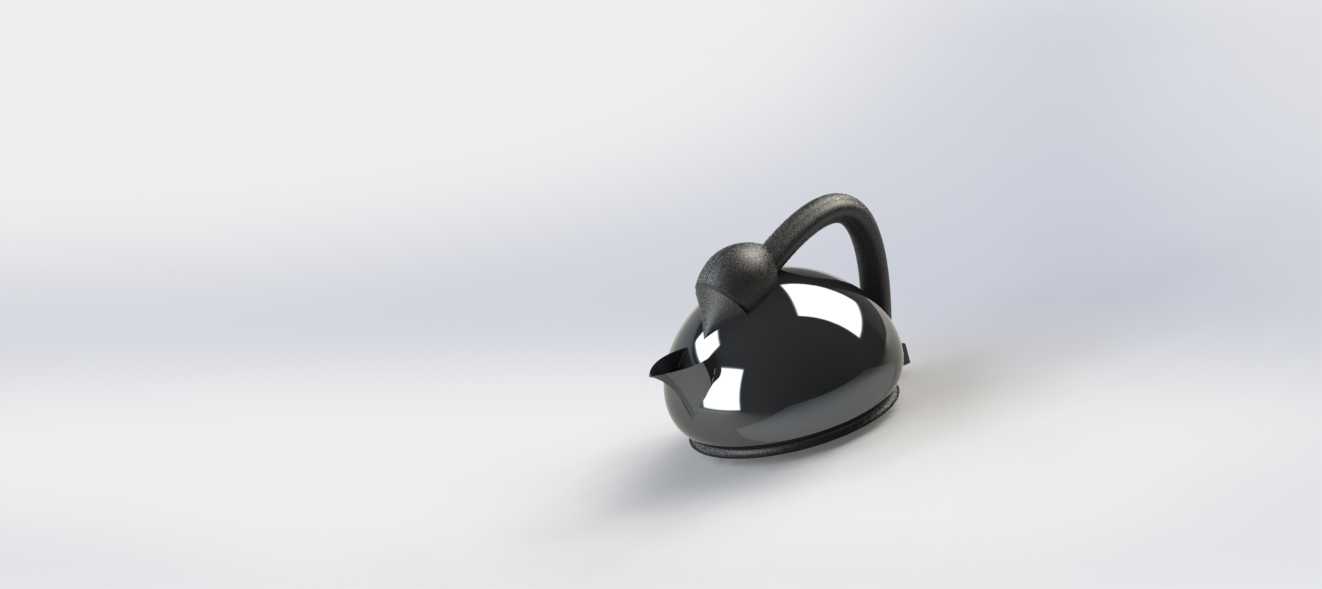

家用流线型电热水壶外观结构设计

　　这款电热水壶的三维结构设计，首先围绕日常厨房、办公茶水间的高频使用场景展开，在做整体结构排布时，优先考虑了单手握持操作的受力合理性，壶身采用矮胖型回转体构型，底部直径控制在180mm左右，满水状态下整体重心高度低于壶身总高度的三分之一，放置在台面时抗侧翻冗余量充足，即便台面存在3度以内的倾斜也不会出现滑坠风险。壶把采用一体化弧形过渡设计，握持段的截面做了贴合指腹的微弧处理，握持时手腕自然抬起角度保持在15度到20度之间，提壶倒水时不需要额外抬高大臂，长时间操作也不会产生肌肉酸胀感。壶嘴的设计做了窄口收边处理，出水段做了12度的内收倾角，倒水时水流集中不发散，断水时不会出现沿壶壁流挂的问题，避免打湿台面或者操作台面的文件、电器。

　　壶盖采用隐藏式卡扣结构，和壶身的配合间隙控制在0.3mm以内，水沸腾时蒸汽不会从配合缝隙溢出，同时开盖角度锁定在75度，接水时不会因为壶盖回弹碰伤手部，也不会因为开度过大占用过多上方操作空间，适配常规厨房吊柜下方的操作高度。在做曲面建模时，壶身的外表面做了连续G2曲率过渡，没有尖锐的棱角转折，日常擦拭清洁时不会藏污纳垢，曲面的反光均匀，做亮面外观处理时不会出现局部光影畸变。壶身底部的加热盘安装位做了下沉式台阶设计，和壶身主体的配合面做了密封槽预留，安装硅胶密封圈后可以实现IPX4级别的防水，日常清洗壶身时不用担心水渗入底部的电气安装腔。壶把内部做了中空走线的腔体预留，蒸汽感应开关的安装位设置在壶把靠近壶身上端的位置，

　　能够精准感应蒸汽温度，实现水开后自动断电的功能，同时感应模块距离壶身外壁的隔热间隙做了5mm的空气隔层，避免壶身高温传导导致开关误触发。整体的安装边界上，壶身最大外径185mm，含壶把的总宽度230mm，总高度220mm，常规家用厨房台面、办公茶水台的置物空间都能轻松容纳，不需要额外预留过多的操作间隙。壶身内部的最大盛水容积为1.7L，满足3到4人日常饮水的单次烧水需求，内壁做了无接缝的一体拉伸结构预留，没有卫生死角，日常清理水垢时只需要简单擦拭即可。在结构强度校核上，壶身壁厚设置为1.2mm的食品级304不锈钢材质，满水状态下壶身的最大变形量小于0.1mm，长期使用不会出现壶身凹陷变形的问题，壶把和壶身的连接位做了内嵌式的加强筋结构，提举满水状态的壶体时，连接位的应力集中系数小于1.2，远低于材料的许用应力值，不会出现断裂风险。
