带键槽外螺纹轴类连接零件结构设计

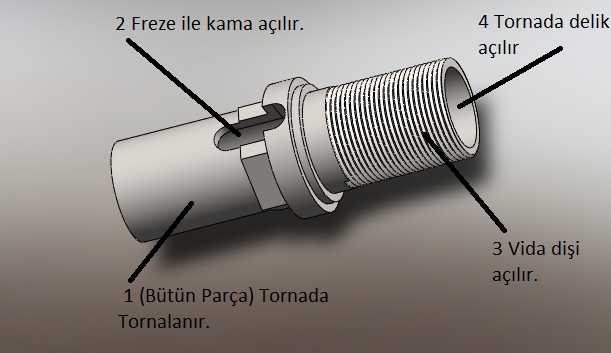

　　这类带键槽与外螺纹的轴类零件，常见于中小功率传动链路的扭矩传递场景，在轻工输送设备、小型机床进给机构、农用机具的动力输出端都有大量适配需求，核心作用是实现轴与轴上装配件的周向固定，同时通过端部螺纹结构完成轴向锁紧，避免传动过程中装配件出现轴向窜动。从结构设计逻辑来看，零件主体采用回转体构型，完全适配常规车削加工的工艺路线，主体外圆根据装配需求设置了不同直径的台阶面，各台阶面的过渡位置采用小圆弧倒角处理，既可以减少车削加工时的应力集中，也能在装配时起到导向作用，避免装配件推入时刮伤配合面。零件一端的长外螺纹段为标准普通三角螺纹，螺纹收尾处设置了退刀槽结构，保证螺纹加工到规定长度时车刀可以顺利退出，同时也能让锁紧螺母完全拧到位，

　　贴合轴肩端面实现可靠的轴向压紧。键槽采用普通平键适配的开口槽结构，槽的位置设置在靠近非螺纹端的轴段上，槽宽与槽深的尺寸匹配对应规格的平键，装配时平键一半嵌入轴槽、一半嵌入轮毂键槽，即可传递额定扭矩，这类键槽结构采用铣削工艺加工，槽的两端为铣刀自然形成的圆弧过渡，不会产生尖锐的应力集中点。零件的内孔为通孔结构，既可以减轻零件自身重量，也能满足穿装拉杆、输送润滑介质的拓展需求，内孔的端口处做了倒角处理，避免穿装其他杆件时出现卡滞。从安装边界来看，零件的最大外圆为螺纹段的大径尺寸，装配时需要保证轮毂内孔与轴的外圆配合段达到对应的公差要求，键槽的对称度需要控制在合理范围内，避免装配后平键出现偏载，导致传动过程中键侧受力不均出现压溃变形。

　　实际选型应用时，需要根据传递的额定扭矩核算轴径、键槽的挤压强度，同时确认螺纹段的长度能够匹配锁紧螺母的厚度与装配件的轴向位置，避免出现螺纹长度不足无法锁紧，或是螺纹过长导致螺母锁紧后仍存在轴向间隙的问题。这类轴类零件的加工工序遵循先车后铣的顺序，首先通过车床完成所有回转面的加工，包括外圆、台阶、螺纹、内孔与端面倒角，之后再通过铣床完成键槽的铣削加工，加工完成后需要对各锐边进行倒钝处理，避免装配时划伤操作人员，同时去除加工毛刺保证配合面的贴合精度。
