带轴块式夹紧定位工装结构

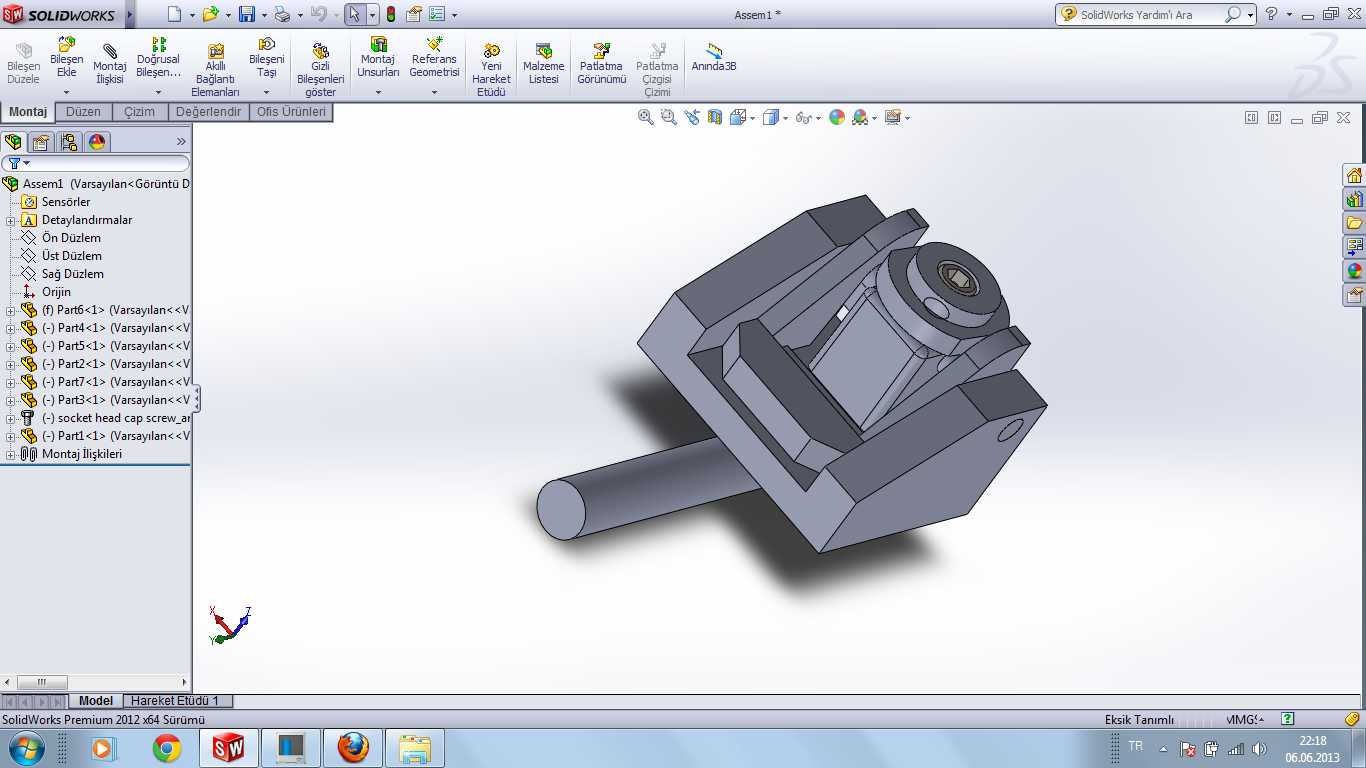

　　该结构属于生产线工位辅助定位夹紧类工装构件，主要应用在小型零部件机加工工位、装配线定位工序中，可对带圆柱轴段的小型工件完成快速装夹定位，避免加工或装配过程中工件出现窜动、偏斜问题。从结构组成来看，构件包含对称布置的两个楔形夹块、中部的定位基座、贯穿夹块与基座的连接销轴，以及向外伸出的圆柱导向轴，整体采用块式拼接设计，没有冗余的外伸结构，安装时可通过导向轴直接穿入工位预设的安装孔位，配合端面的定位平面完成快速固定，安装边界可适配多数小型工装台的T型槽间距，不需要额外制作过渡连接板。设计过程中优先考虑了夹持的对中性，两个夹块的夹持面做了对称度公差约束，当夹块沿销轴转动收拢时，夹持面会同步贴合工件的外圆柱面，

　　不会出现单侧压紧导致的工件偏移问题，夹块与基座的接触面做了限位凸台，可限制夹块的最大张开角度，避免工件放置时夹块过度外翻导致的复位卡滞。导向轴与基座的连接采用过盈配合加骑缝销固定的方式，可承受装夹过程中产生的径向冲击力，不会因为反复装夹出现轴根断裂的问题。实际应用场景中，这类工装常配套在小型钻床、攻丝机的工位上，针对小型轴类、套类零件做径向定位，相比通用三爪卡盘，该结构的装夹动作更简单，只需要推动夹块尾部的压块即可完成锁紧，松开时依靠夹块间的复位弹片自动张开，单步装夹时间可缩短60%以上，适合高频次重复装夹的流水线作业场景。结构的外形尺寸做了紧凑化处理，整体占用的安装空间不足同规格卡盘的三分之一，可在狭小的工装排布空间内密集布置，

　　适配多工位并行加工的设备布局。夹块的夹持面预留了可更换的硬质合金贴片安装槽，长期使用出现磨损后只需要更换贴片即可，不需要整体更换夹块，降低了工装的后期维护成本。基座的底部做了粗糙度Ra1.6的定位基准面，安装时可直接与工装台的台面贴合，不需要额外做找平处理，连接销轴的两端采用卡簧限位，拆解维护时只需要用卡簧钳取下卡簧即可抽出销轴完成零件更换，不需要做破坏性拆解。
