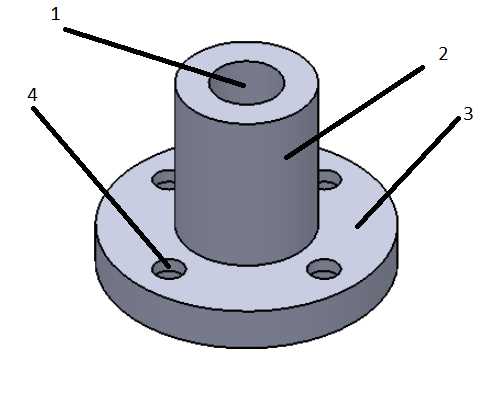

带法兰底座的中空圆柱连接构件

这类带法兰底座的中空圆柱构件，在流体输送管路、轻载传动支撑、工装夹具定位场景中应用十分广泛，日常做设备改造、小型自动化工位搭建时经常会用到这类结构。从结构功能来看，上部中空圆柱段可作为流体通道、传动轴穿设通道或是定位销配合段，内孔的尺寸精度直接决定了适配的管路通径、轴径配合公差，设计时通常会根据实际工况预留0.02-0.05mm的配合间隙，若用于有密封要求的流体场景，内孔表面粗糙度需控制在Ra1.6以内，避免密封件磨损出现渗漏。下部法兰盘是核心安装承载结构，盘面上均匀分布的四个安装孔，用于穿设螺栓完成构件与安装基面的固定，孔位的分度圆直径、孔与圆柱段的同轴度是安装适配的核心参数，设计时需匹配安装基面的预留孔位尺寸，避免出现安装错位无法装配的问题。设计这类构件时，首先要明确上部圆柱段的承载需求，若用于支撑旋转轴类零件，圆柱段的壁厚需根据径向载荷大小核算，避免受力后出现形变影响传动精度；法兰盘的厚度则要根据轴向压紧力、倾覆力矩核算，防止螺栓锁紧后法兰盘出现翘曲，导致安装面贴合不严。从安装边界来看，这类构件的安装占用空间由法兰盘外径决定，设计时需在法兰盘外围预留至少1.5倍螺栓直径的操作空间，方便使用扳手完成螺栓锁紧作业；上部圆柱段的伸出长度，要匹配对接构件的配合深度，避免配合长度过短导致连接刚度不足，或是过长出现干涉问题。实际建模过程中，会优先保证法兰安装面与圆柱段轴线的垂直度，若垂直度超差，安装后圆柱段会出现偏斜，无论是穿轴还是接管路都会出现额外的侧向应力，长期运行会加速密封件、轴承的磨损。四个安装孔通常会做沉孔设计，让螺栓头完全沉入孔内，避免螺栓头突出法兰面影响其他构件的安装布局，沉孔的深度要匹配所选螺栓的头部高度，保证锁紧后螺栓头不高出法兰盘面。这类构件没有复杂的曲面特征，建模时通过拉伸、切除、阵列特征即可完成，建模过程中需注意各特征的几何公差约束，尤其是安装孔的位置度、内孔与外圆的同轴度，这些参数直接决定了构件加工完成后能否顺利装配、满足使用需求。在轻载输送线的导向辊支撑、小型气动回路的管路转接、工装板的定位支座场景中，这类结构凭借加工简单、安装便捷、连接可靠的特点，应用频次非常高，设计时可根据实际载荷、安装空间调整各部分尺寸比例，无需拘泥于固定的尺寸参数。
