涡轮增压器排气口铸造结构三维数模

项目分类:通用机械零部件 发布时间:2021-11-04 ID:363058
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模
  • 涡轮增压器排气口铸造结构三维数模

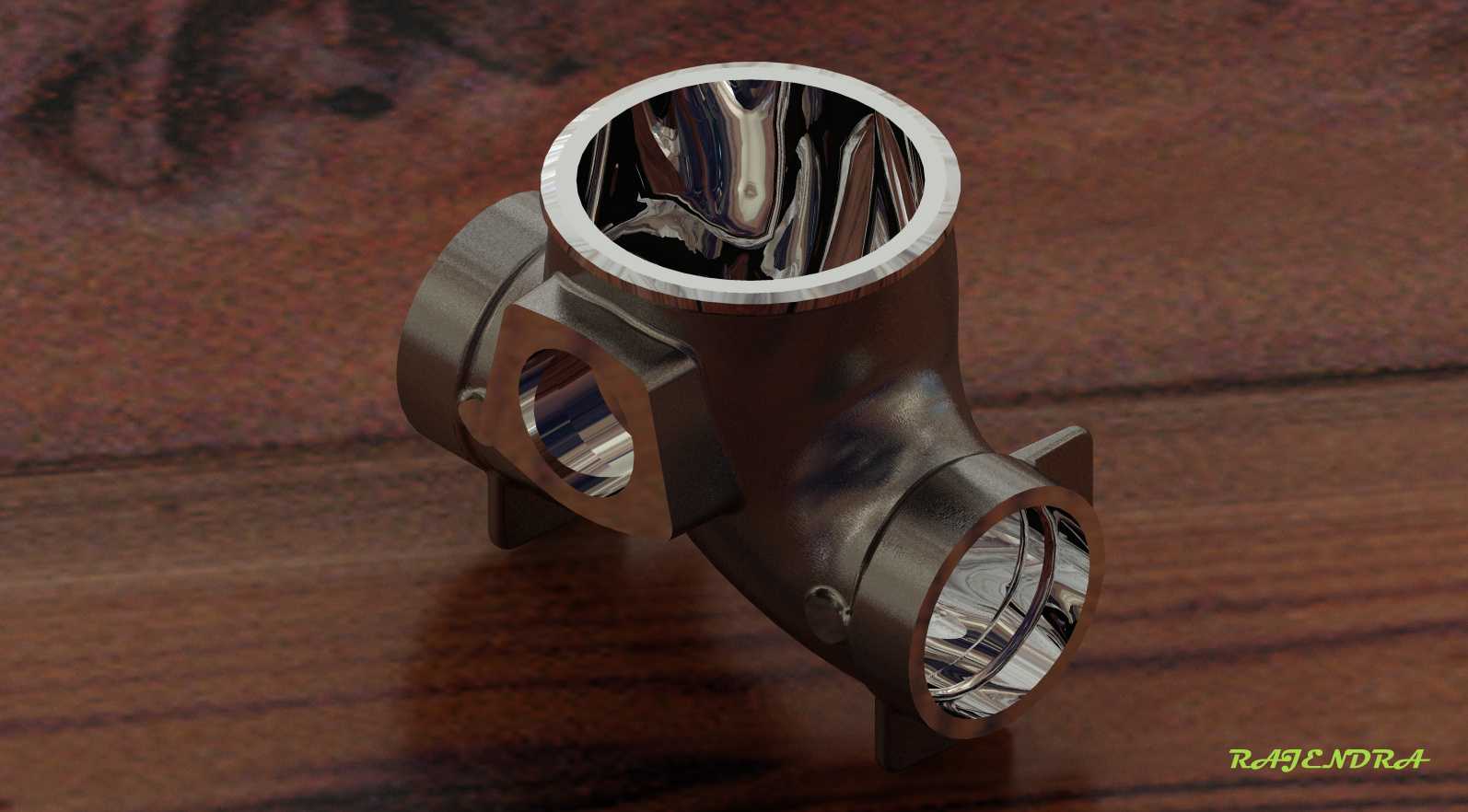

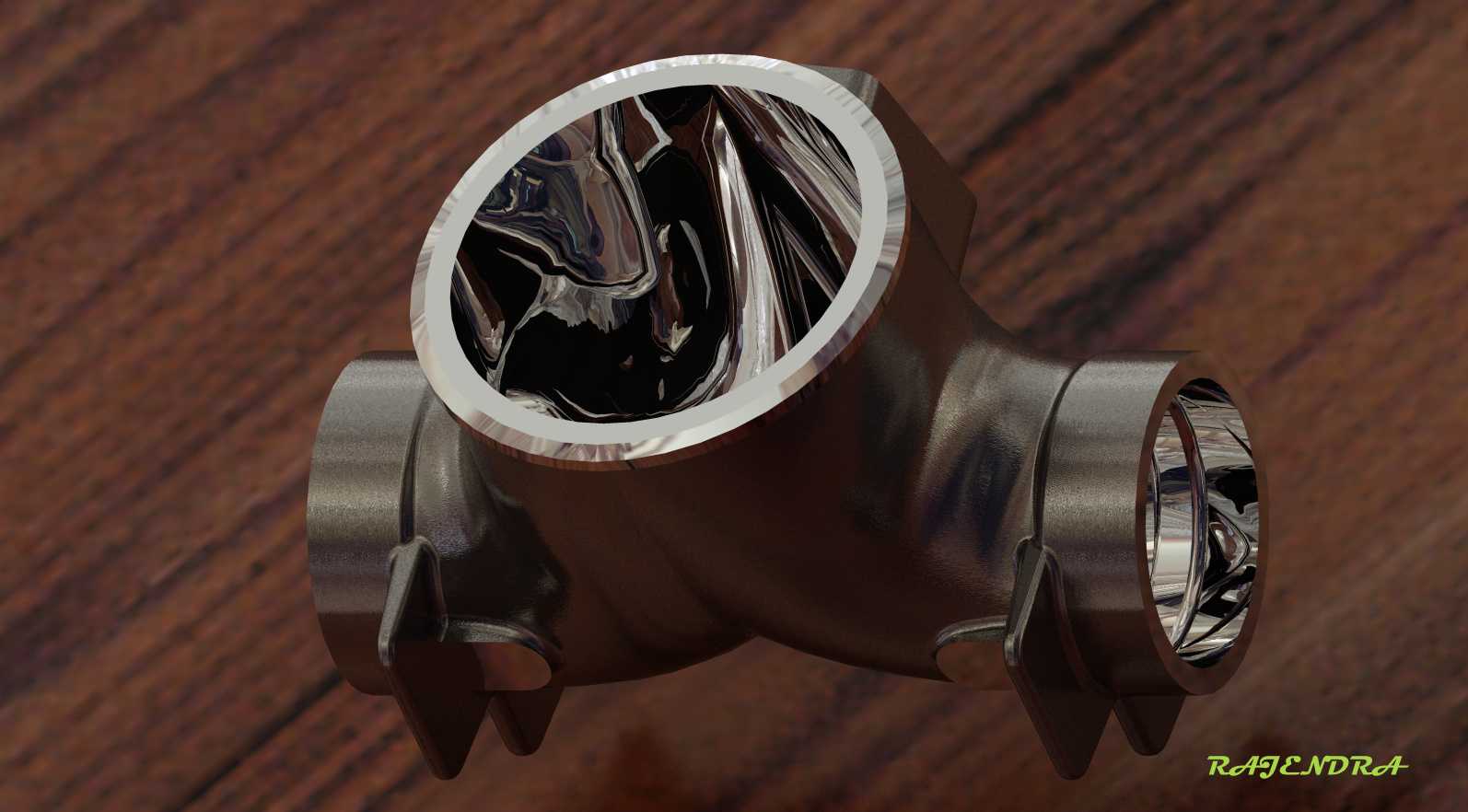

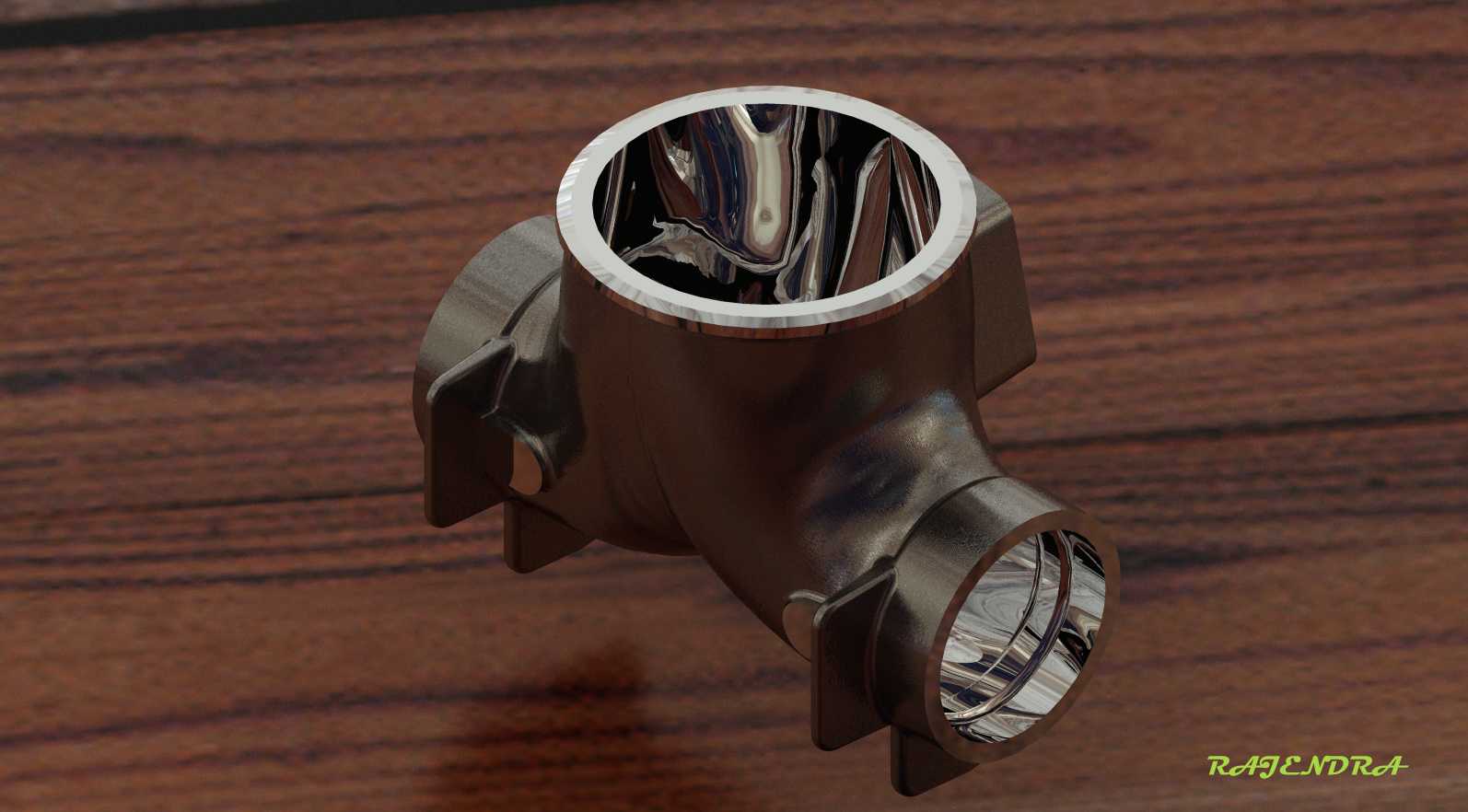

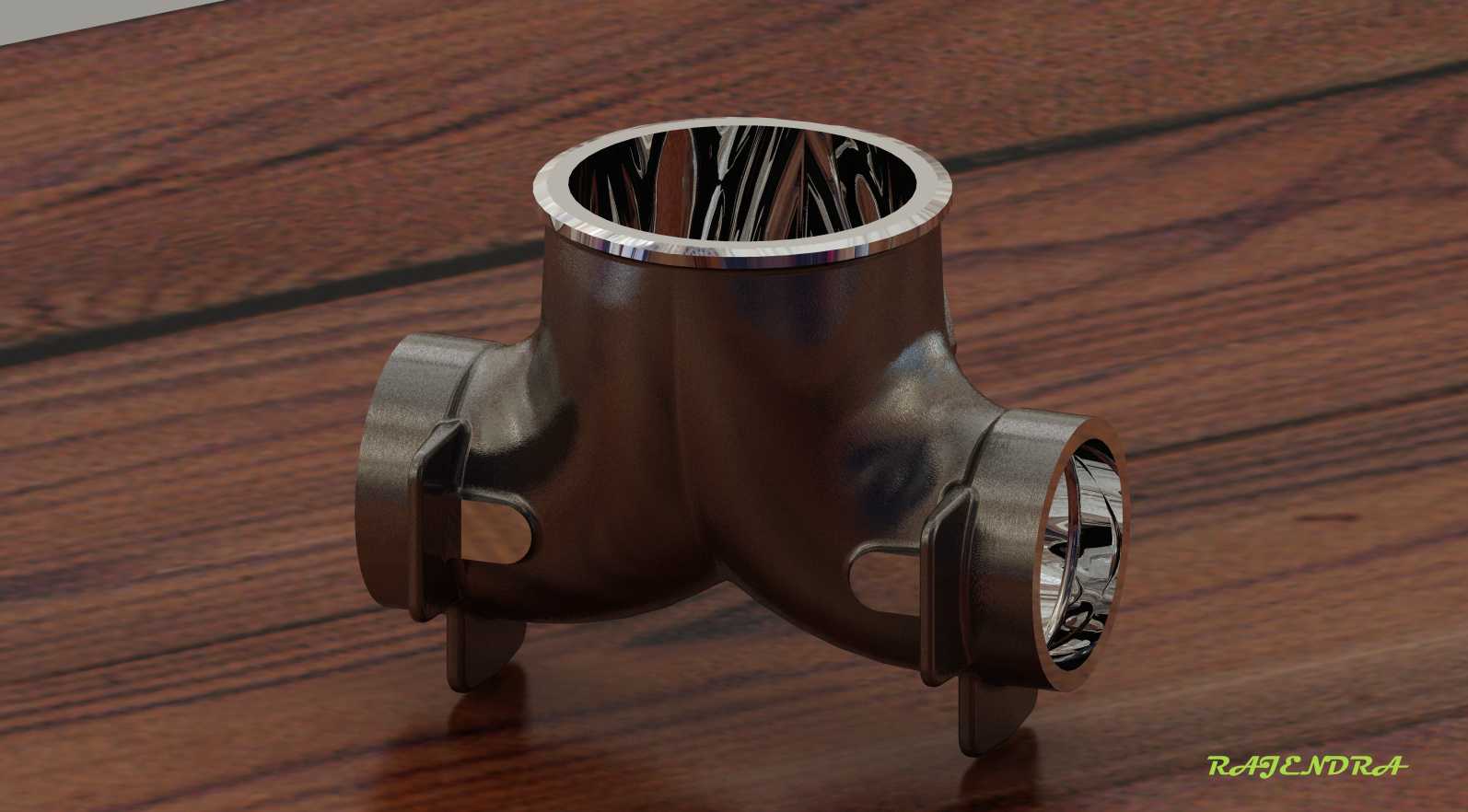

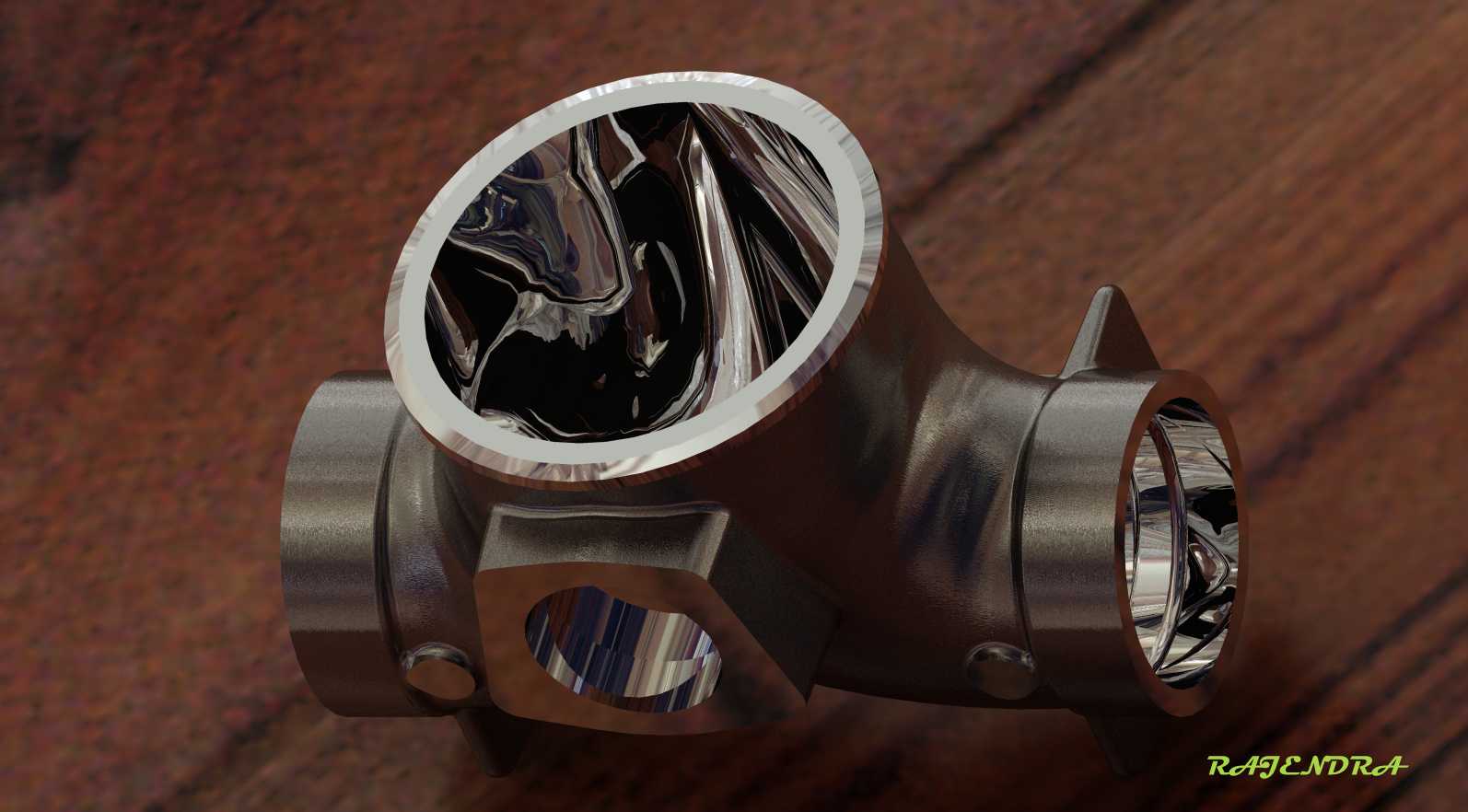

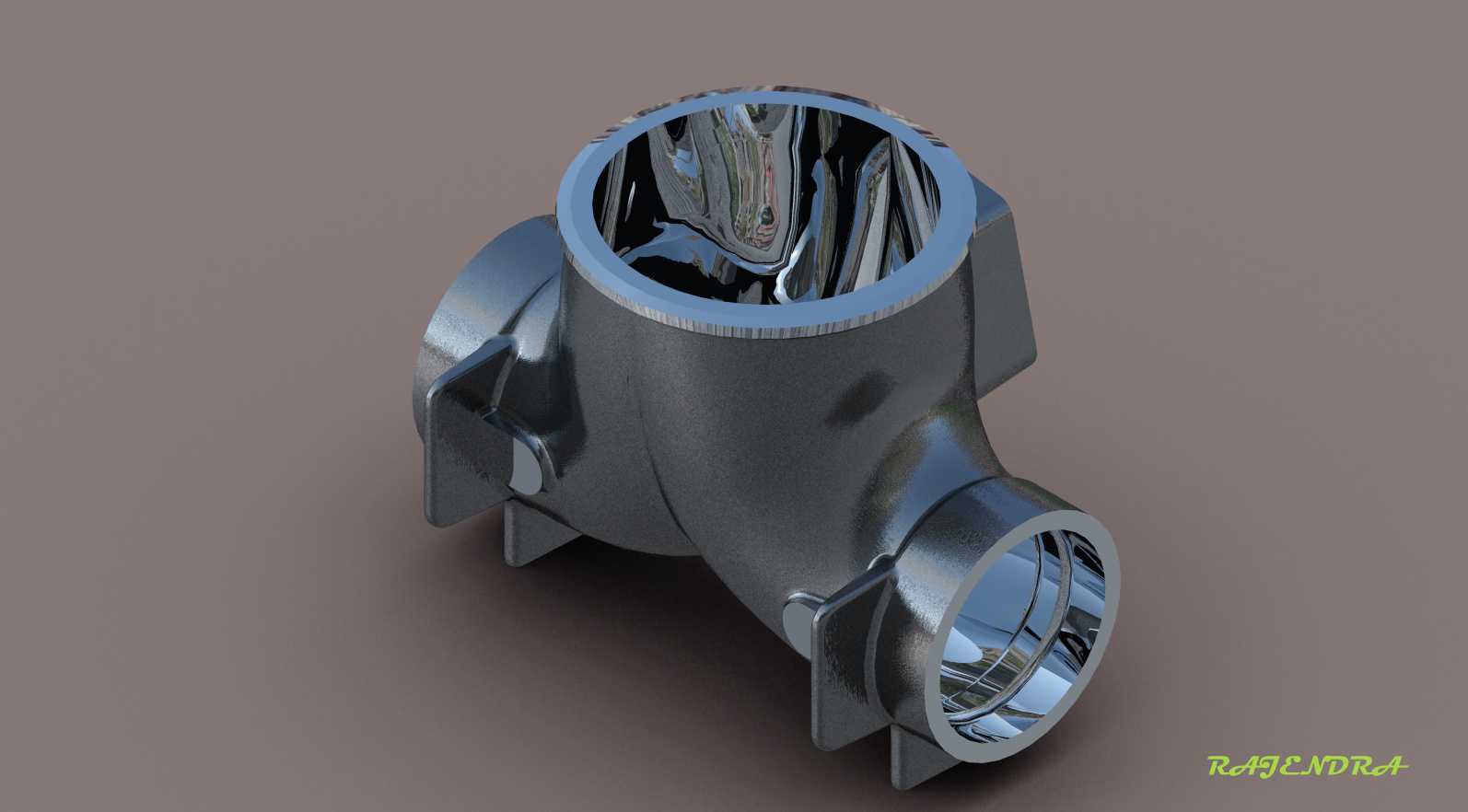

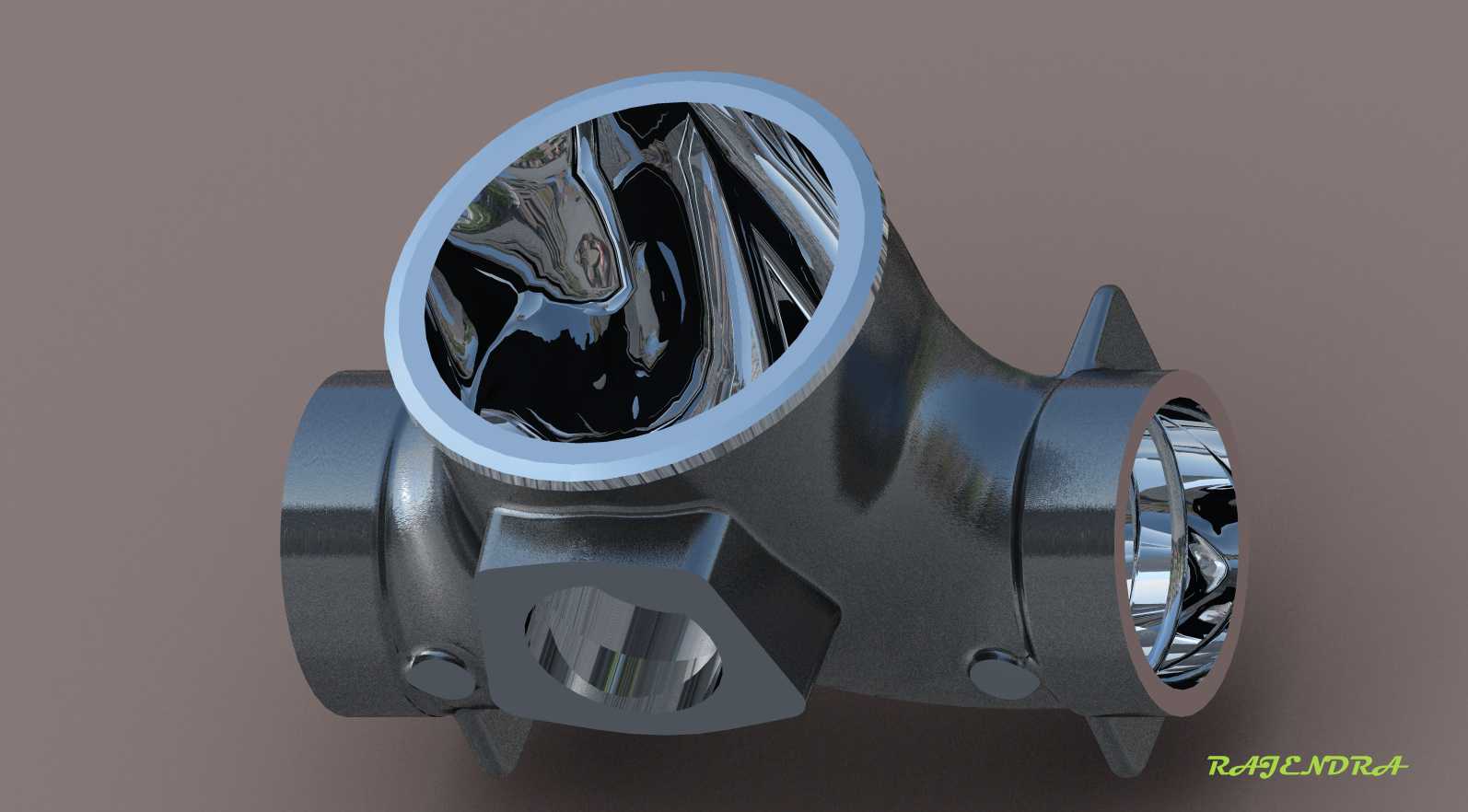

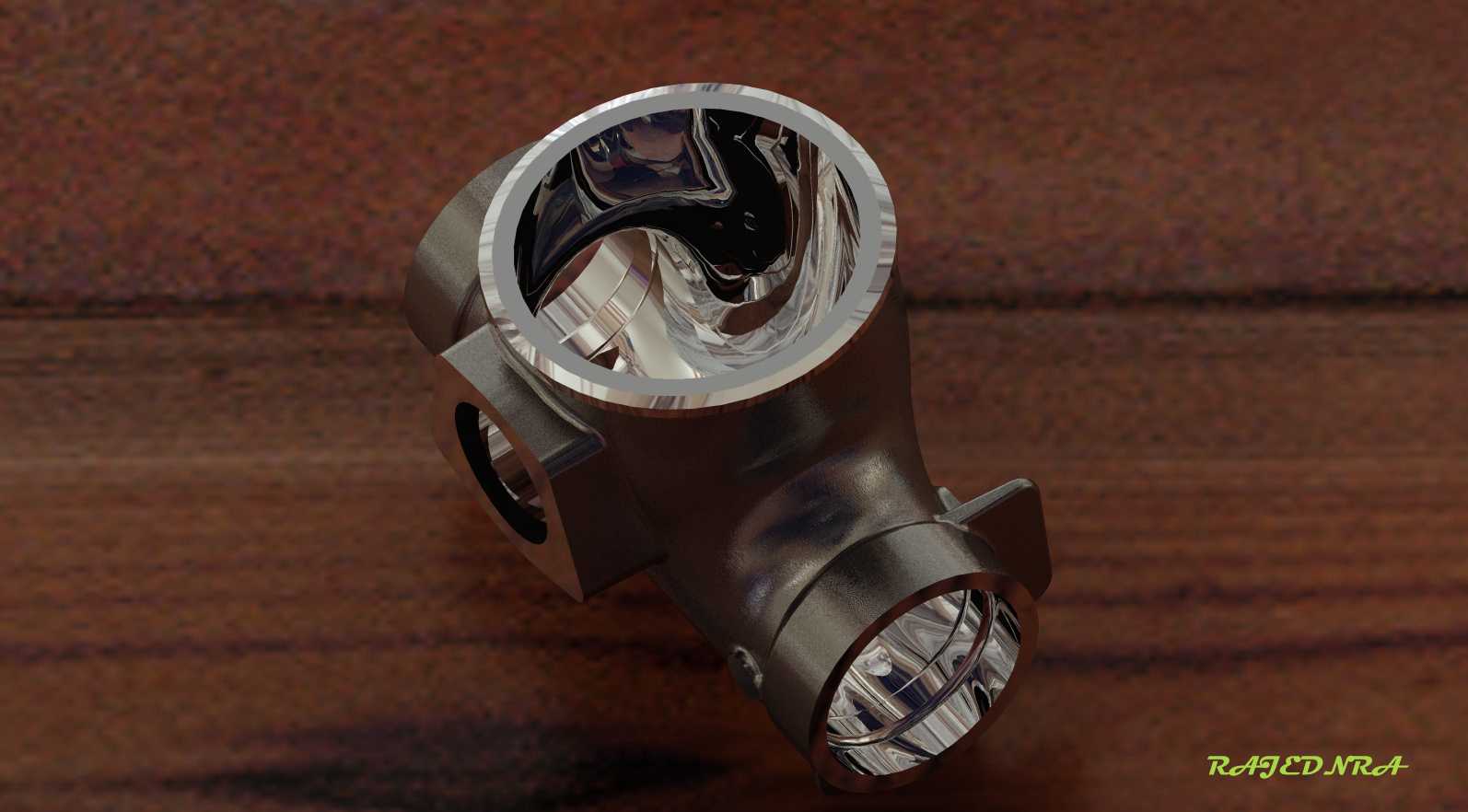

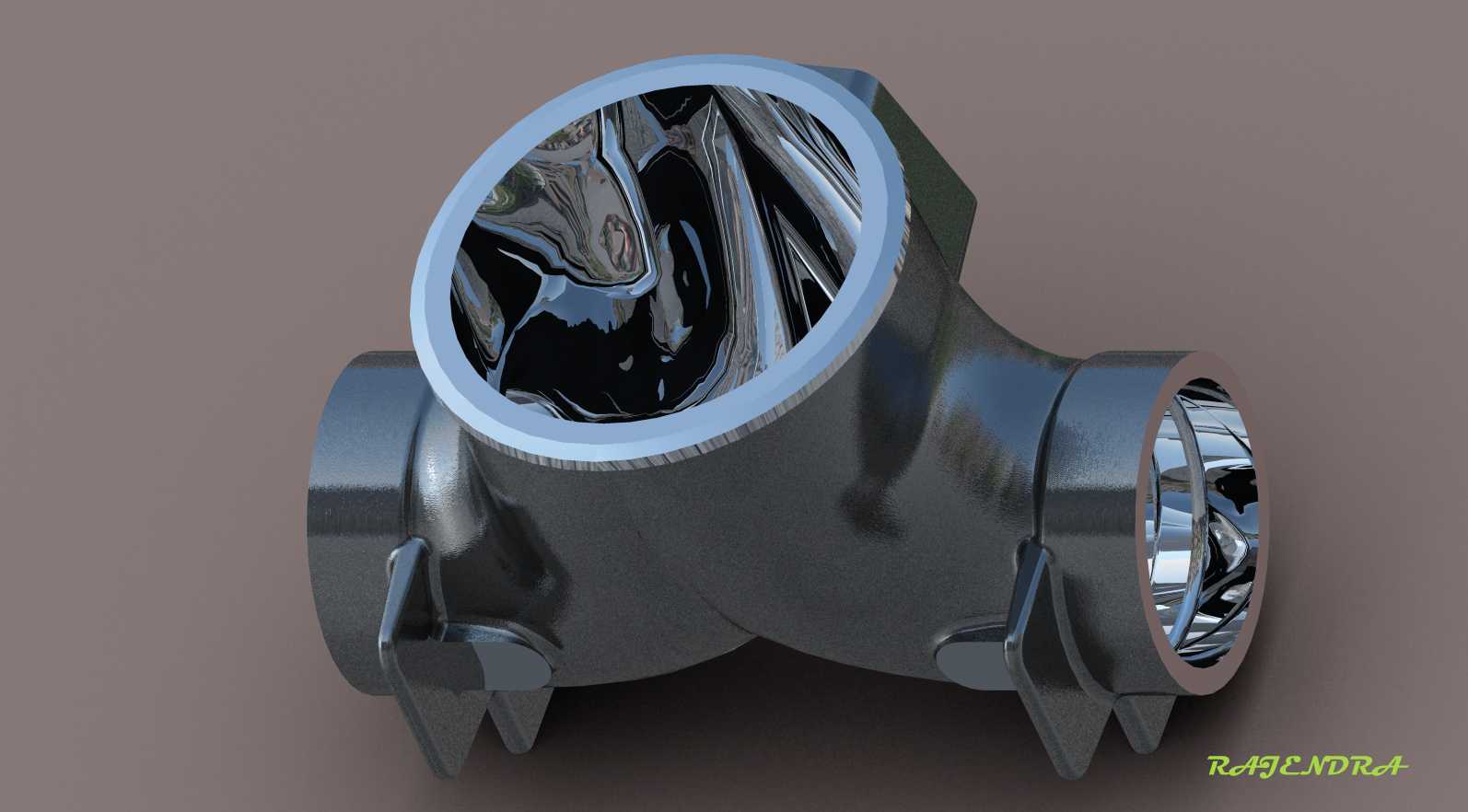

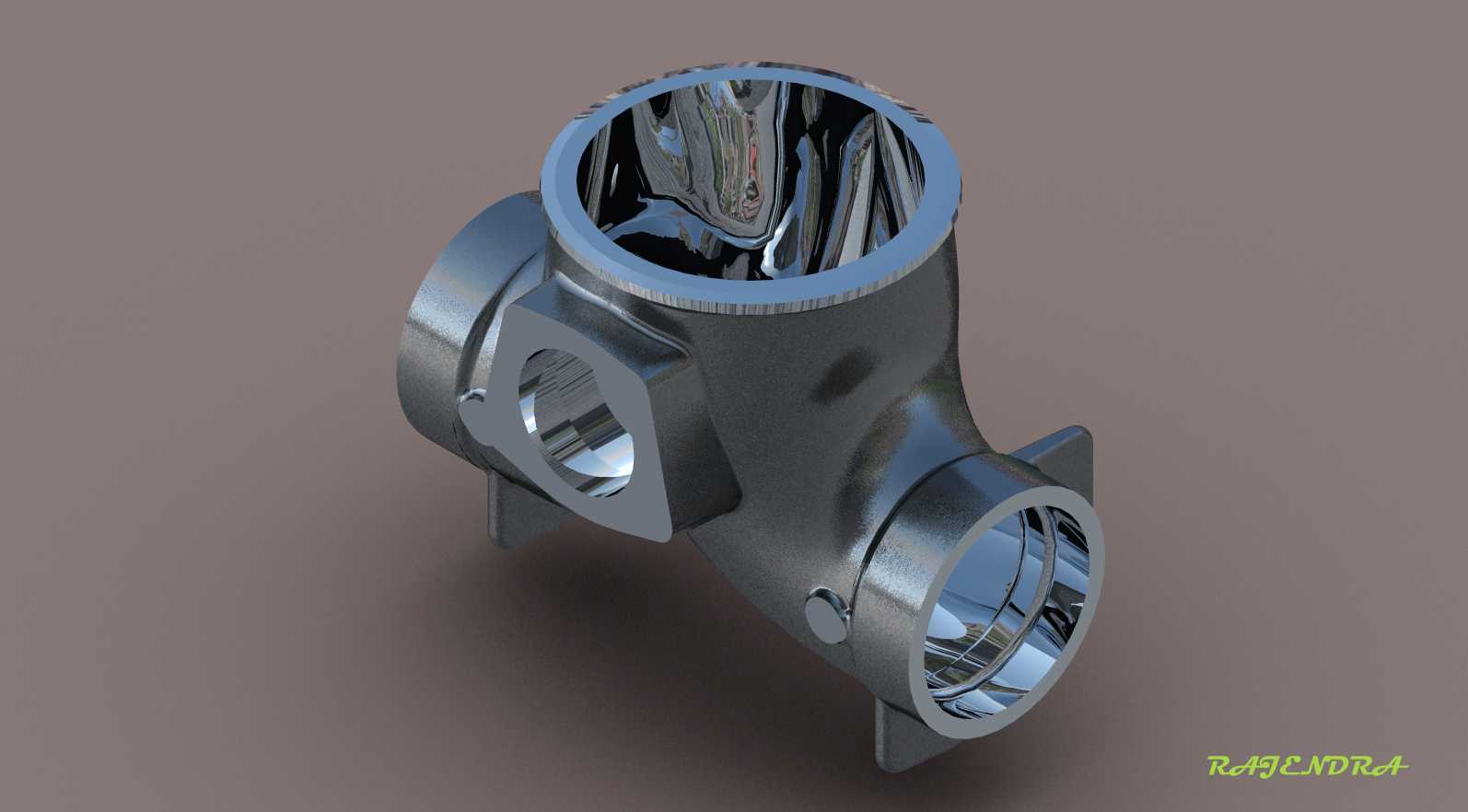

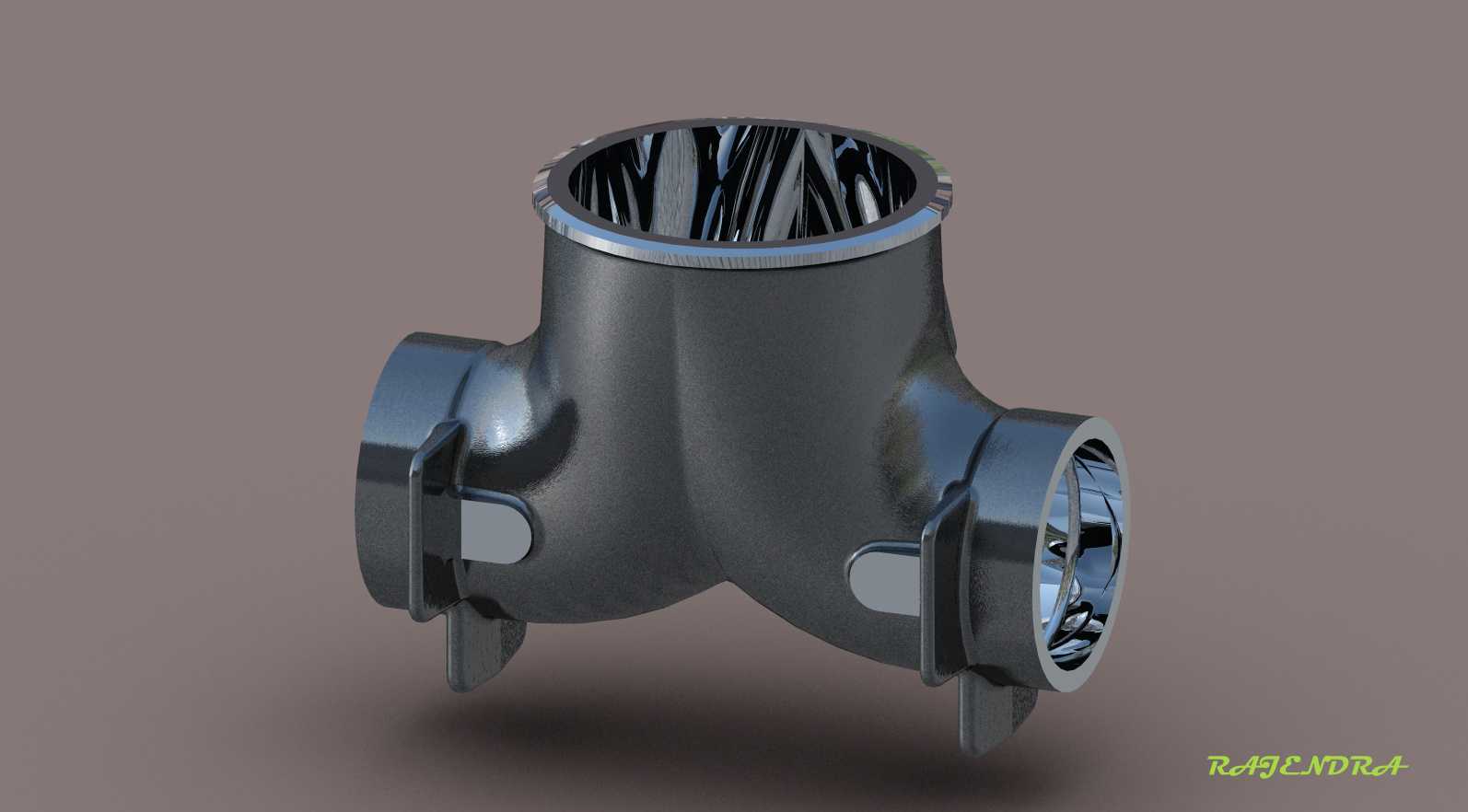

  该排气口作为涡轮增压器与下游排气系统的核心衔接部件,主要应用在车用、工程机械用涡轮增压内燃机的排气回路中,承担着将涡轮端做功后的高温废气平顺导出至后处理装置或排气尾管的作用,其流道设计直接影响涡轮背压水平,进而关系到增压器的工作效率与发动机泵气损失控制。从结构设计逻辑来看,整体采用三通式壳体构型,主通道沿轴向贯通,对应涡轮壳体的排气出口端,侧方预留的接口用于匹配旁通阀管路或者废气再循环系统的取气接口,所有接口端面均设计有定位止口与安装凸台,凸台上预留的螺栓过孔位置经过同轴度校验,可保证与对接法兰装配时的密封面贴合度,避免高温废气泄漏。铸造壳体的壁厚采用渐变式设计,靠近涡轮端的高温区域壁厚适当增加,兼顾热容量与抗热变形能力,

  远离热源的连接段壁厚逐步减薄,在保证结构强度的前提下控制整体铸件重量,避免给增压器壳体带来额外的安装载荷。流道内壁全程做顺滑过渡处理,不存在直角转折或者突兀的截面突变,可减少废气流经时的湍流损耗,降低排气阻力,同时内壁的铸造拔模斜度控制在合理范围,既满足砂型铸造的脱模工艺要求,也不会对流道通流面积造成过多挤占。安装边界方面,三个接口的中心距、端面到壳体定位基准面的距离均按照通用涡轮增压机型的安装空间做适配,壳体下方设置的两个支撑凸耳可用于安装隔热罩或者固定管线支架,凸耳的安装孔位与周边部件预留足够的装配间隙,不会出现工具操作空间不足的问题。设计过程中重点考虑了铸造工艺的可行性,所有转角位置均设置铸造圆角,

  避免铸件冷却过程中出现应力集中导致的开裂缺陷,不同壁厚的衔接位置做平缓过渡,减少铸件缩松、缩孔等缺陷的产生概率,侧方接口与主壳体的衔接位置做加强筋结构补强,可承受发动机运行过程中产生的振动载荷,避免长期使用后出现接口断裂的问题。该结构可直接用于铸造工艺开模参考,也可作为排气系统匹配设计时的装配干涉校验数模使用,帮助设计人员在整机布置阶段提前确认管路走向与安装空间的匹配性。
