0.5Hp规格水泵离心式叶轮结构设计

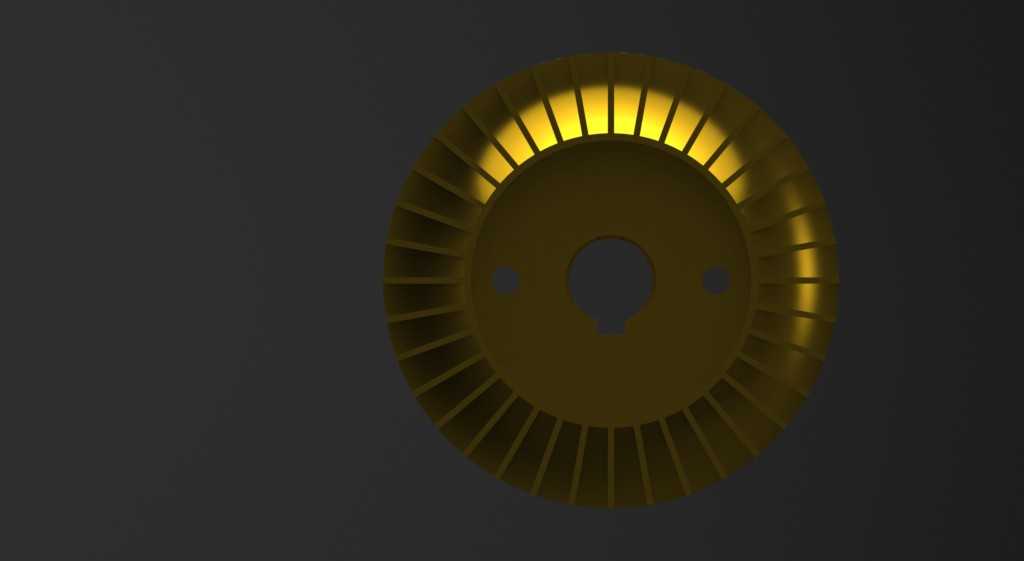

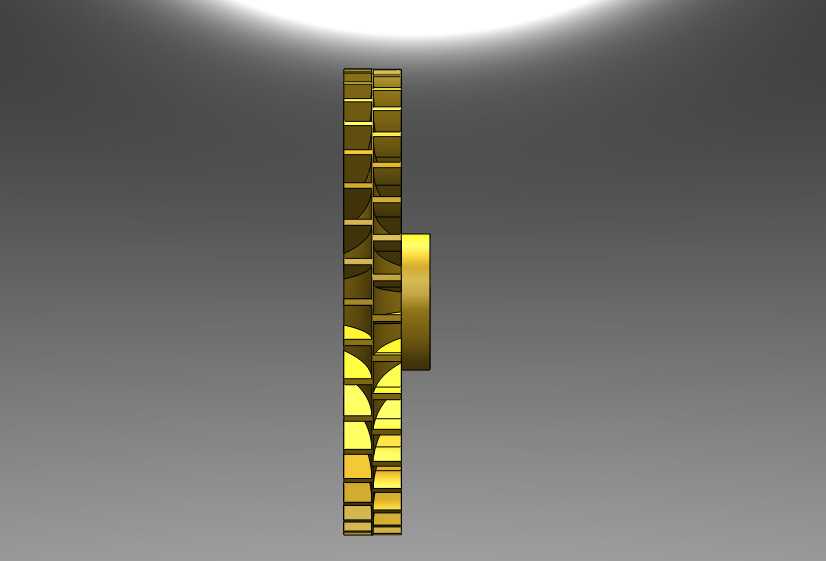

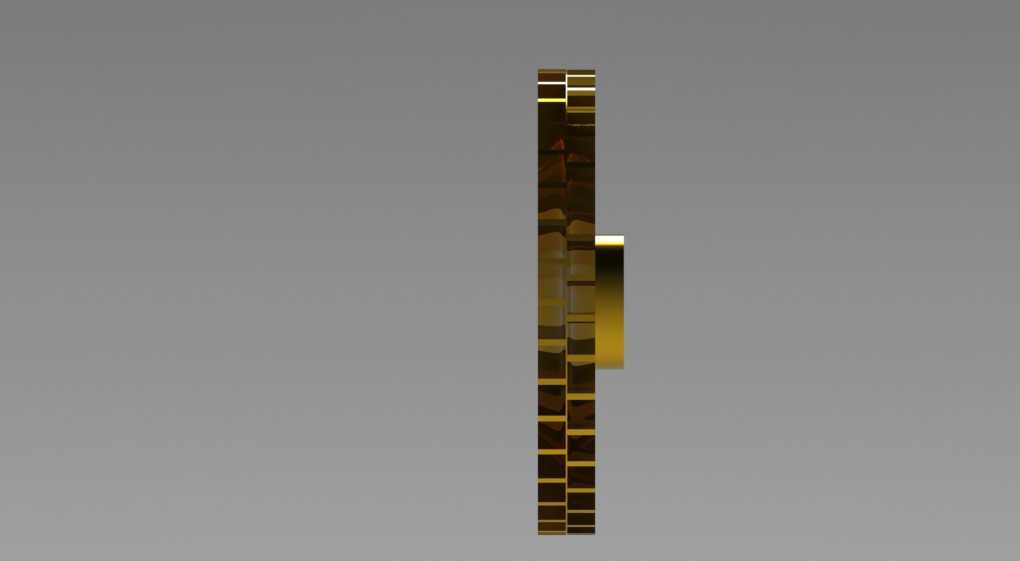

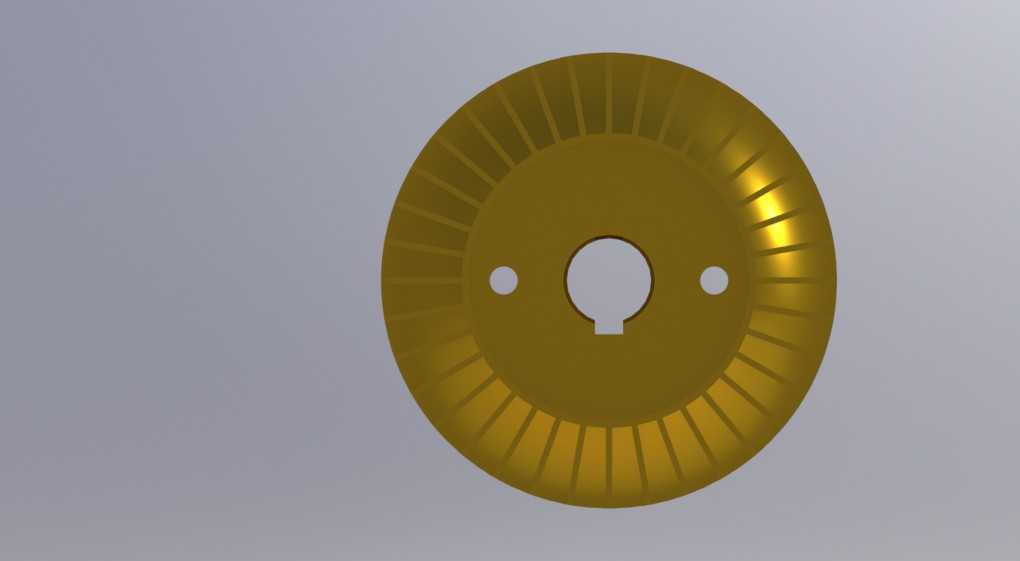

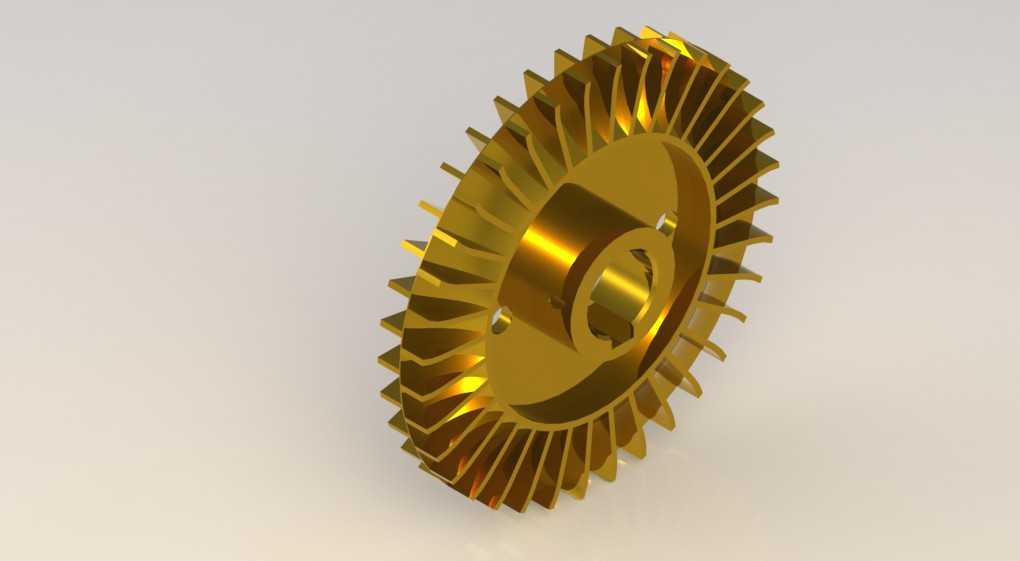

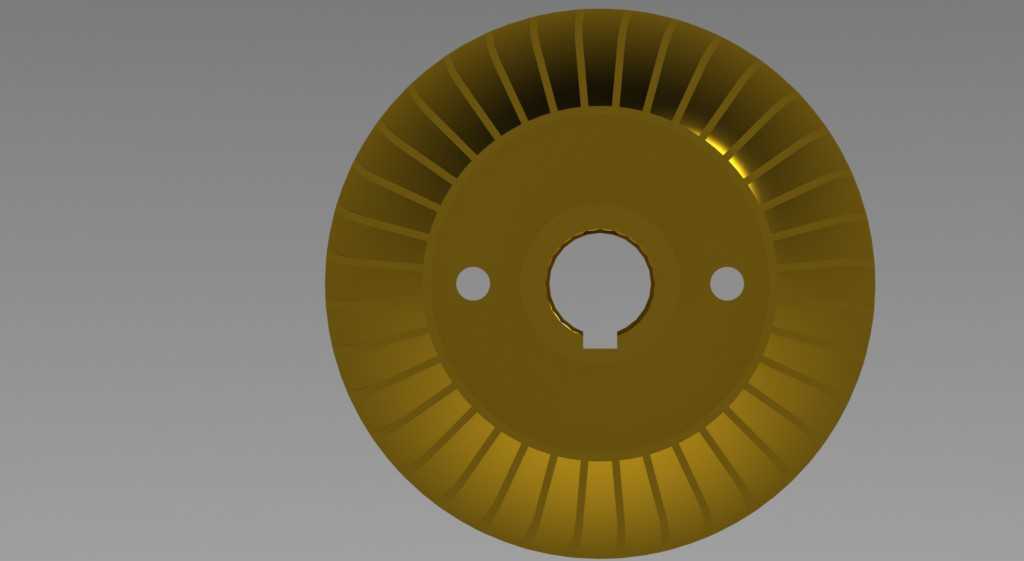

　　这款叶轮适配0.5马力规格的小型清水离心泵，主要面向民用供水、小型暖通循环、低压农田喷灌、小型设备冷却循环等场景，作为泵体内部唯一对流体做功的核心过流部件，其结构精度直接决定泵组的水力效率、运行稳定性与气蚀耐受能力。从结构设计逻辑来看，该叶轮采用后向式直叶片径向排布方案，整体为一体化铣削成型的金属结构，中心轮毂部位设置带键槽的安装通孔，可直接与泵轴配合传递扭矩，键槽的对称度公差控制在0.02mm以内，避免高速运转时出现动平衡偏移引发的泵体振动。叶片沿轮毂周向均匀分布，共设置36片等厚度叶片，叶片型线从轮毂处的轴向进水方向平滑过渡到轮缘处的径向出水方向，流道截面沿流体流动方向逐步扩大，可有效降低流体在流道内的局部涡流损失，

　　同时叶片进出口角度经过匹配计算，适配0.5Hp泵的额定转速与流量扬程参数，在额定工况点可将水力效率维持在较高水平，减少无用功损耗。叶轮的前后盖板采用等厚度设计，前盖板为适配进水室的弧形收敛结构，可引导进水侧流体平顺进入叶轮流道，降低入口冲击损失，后盖板与轮毂采用圆角过渡连接，避免应力集中，同时减少流体在轮毂侧的滞留死区。安装边界方面，该叶轮的轴向定位尺寸与泵体的密封腔、进水导叶的间隙预留值经过匹配设计，安装后叶轮前盖板与泵体密封环的径向间隙控制在0.1-0.15mm区间，既可以减少容积损失，又能避免运转过程中出现动静部件刮擦。在实际应用场景中，这类小功率水泵叶轮的运行转速多为2极电机配套的2900r/min转速，

　　因此设计时对叶轮的动平衡精度提出了明确要求，所有叶片的重量差控制在0.5g以内，整体做动平衡校正，剩余不平衡量满足G2.5级精度要求，避免高速运转时产生的径向力传导至轴承部位，缩短轴承使用寿命。另外，叶片的出水边做了微小的倒角处理，可降低流体流出叶轮时的尾迹涡流，减少泵组运行时的水力噪声，适配民用供水场景对低噪音的使用需求。叶轮的中心孔与轴的配合采用H7/k6过渡配合，既可以保证装配时的同轴度，又方便后期维护时的拆卸更换，轮毂端面设置的定位台阶可与轴套端面贴合，实现轴向位置的精准定位，不需要额外调整垫片即可保证叶轮与泵腔的轴向间隙符合设计要求。
