多用途起重吊装吊钩结构设计

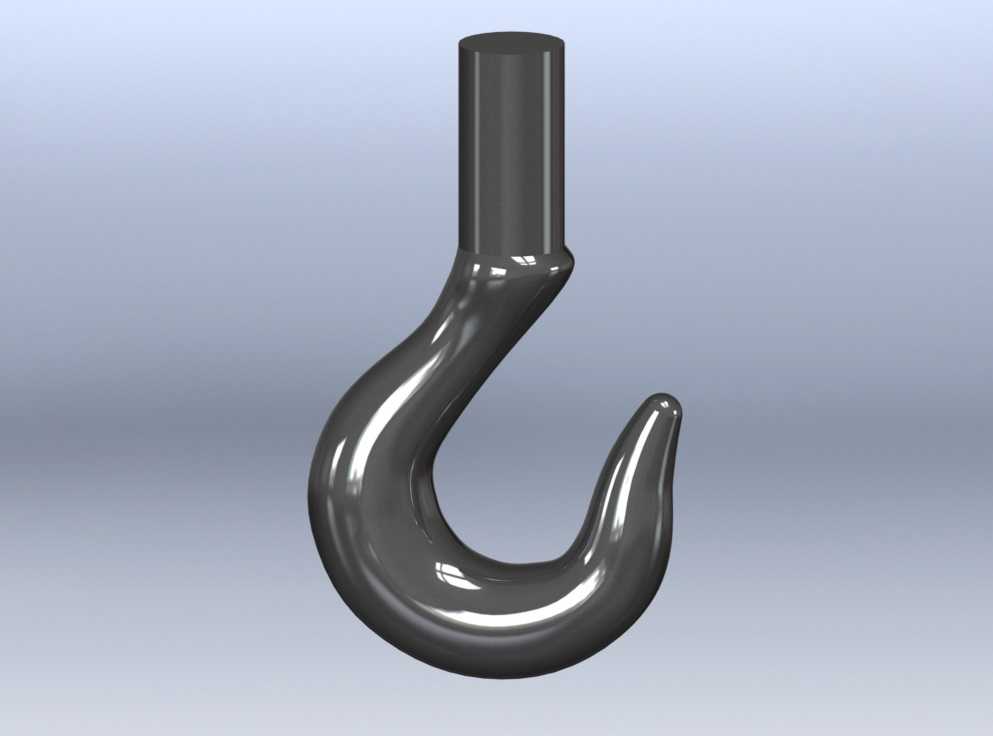

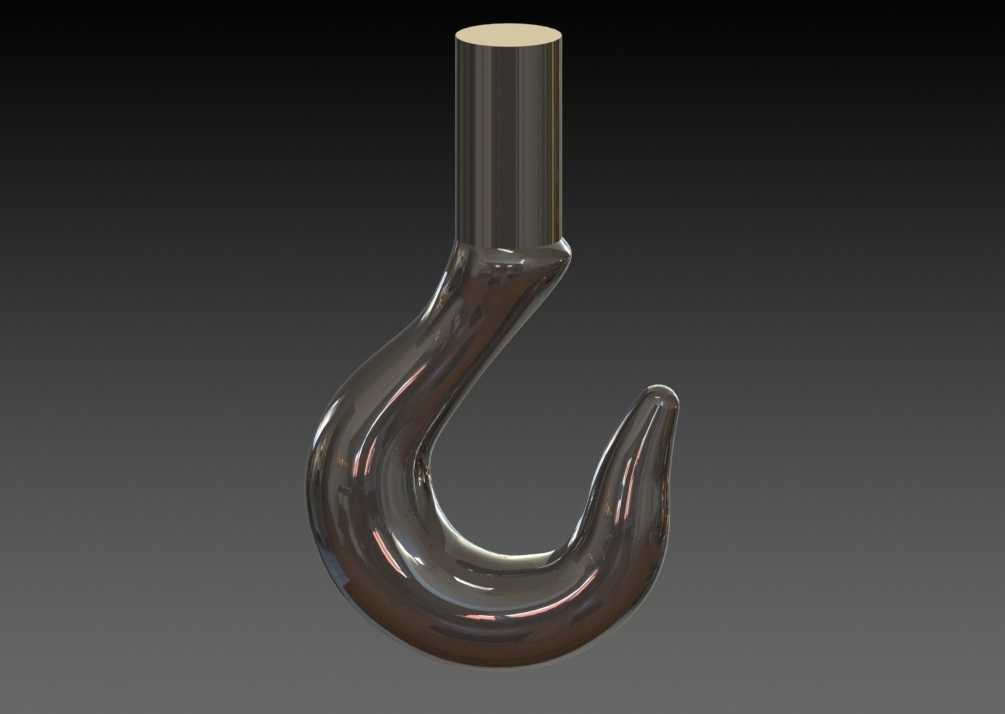

这款吊钩的设计核心围绕多场景吊装承重需求展开，在结构设计阶段优先考量了载荷传递路径的合理性，上部直柄段采用等直径圆柱结构，可直接适配常规起重设备的吊耳连接孔、钢丝绳索具套环以及电动葫芦的下端挂接位，安装时无需额外加工过渡连接件，直柄段的长度经过反复校核，既保证了与挂接部件的配合深度，避免受载时出现脱扣风险，又控制了整体安装高度，不会额外占用吊装作业的有效起升空间。钩身部分采用平滑过渡的大曲率弧面结构，完全规避了直角转折带来的应力集中问题，在建模阶段通过曲率连续的曲面构建，保证钩身各个截面的载荷分布均匀，不会出现局部应力过高导致的变形或断裂隐患，钩尖位置做了向内收的防脱弧度设计，当挂入的吊索、吊环受载绷紧时，会顺着钩身弧面滑向载荷承载区，不会向钩尖外侧滑移脱出，即使作业过程中出现短暂的载荷波动、吊索晃动，也能维持可靠的挂接状态。从应用场景来看，这款吊钩可覆盖车间内小型工件的周转吊装、仓储区域的货物吊运、轻型起重设备的末端挂接，甚至部分工装夹具的悬挂、生产线工位的物料吊挂等场景，没有局限于单一的起重设备配套。设计过程中对钩身的截面尺寸做了梯度优化，靠近直柄连接的位置截面厚度最大，顺着钩身弧度向钩尖方向逐步平滑递减，在保证额定载荷下结构强度冗余充足的前提下，尽可能降低了吊钩自身的重量，减少起重设备的无效载荷消耗。整个吊钩的外形没有多余的凸起或棱角，表面过渡顺滑，既不会在挂接吊索时割伤索具纤维，也能在日常维护时快速清理表面附着的油污、锈迹，安装边界适配市面上绝大多数常规规格的轻型起重挂接位，不需要针对连接结构做定制化修改，可直接替换同规格的常规吊钩使用，在建模时对各个配合面的尺寸公差做了预留，实际加工后可顺利完成装配，不会出现装配干涉或者配合间隙过大导致的晃动问题。
