钣金作业用带尖嘴方孔铁砧结构设计

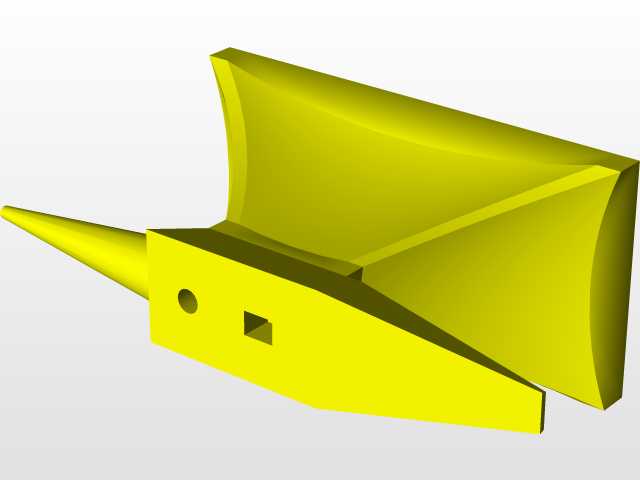

在小型钣金维修、手工金属修整、五金件校形的作业场景里，这类带单侧尖嘴的铁砧是钳工台、维修工位上的基础承载工装，区别于大型锻打用的重型铸钢铁砧，这款结构更偏向精细化的小件加工场景，整体采用一体化的块式结构设计，主体承击面做了大弧度的曲面过渡，能够适配弧形钣金件的贴合校形需求，避免平直砧面校形弧面工件时出现的局部顶痕、形变不均问题。尖嘴端做了锥度收窄的结构设计，能够伸入环形件、弯管件、带内凹结构的小型工件内部，完成内圈的敲击校形、局部整平作业，解决平直砧面无法伸入狭窄内腔作业的痛点。砧体侧面开设的圆形通孔，主要用于工件弯折时的定位穿销，配合圆棒类工装可以完成细金属线材、薄钣金条的90度弯折、圆弧弯制作业，无需额外搭配弯折模具即可完成常规小半径弯折加工；侧面开设的方形通孔，可适配方柄的砧垫、异形冲头，拓展冲孔、压凹、局部压印的作业功能，无需更换整个砧体即可通过更换嵌件完成不同工序的加工。设计时将主体承击区域的厚度做了梯度加厚处理，靠近尖嘴的区域厚度逐步收窄，既保证核心承击面的抗冲击刚性，避免长期敲击出现砧面凹陷、崩边问题，又控制了整体重量，方便工位间的移动转运，底部做了平直的安装基准面，可通过螺栓直接固定在木质钳工台、钢制工作台上，安装时需保证砧面水平度偏差不超过0.2mm/m，避免敲击时工件受力偏移。承击面的边缘做了小半径的圆角钝化处理，防止校形薄钣金件时边缘硌伤工件表面留下压痕，尖嘴端的锥度控制在1:8的比例，既保证尖嘴的结构强度，避免敲击受力时出现尖部断裂，又能适配直径10mm以上的环形工件内腔作业。日常使用时，这类铁砧主要承担薄钢板整平、铜铝件校形、小五金件弯折、铆钉铆接承托等作业，相比重型锻打砧，它的作业精度更高，适合对工件表面质量有要求的精细化加工场景，安装时需在砧体底部垫入1-2mm厚的橡胶减震垫，减少敲击时的震动传导，降低工位噪音，同时避免长期敲击导致的安装螺栓松动。
