滑轮系统支撑用立式滑轮支架结构设计

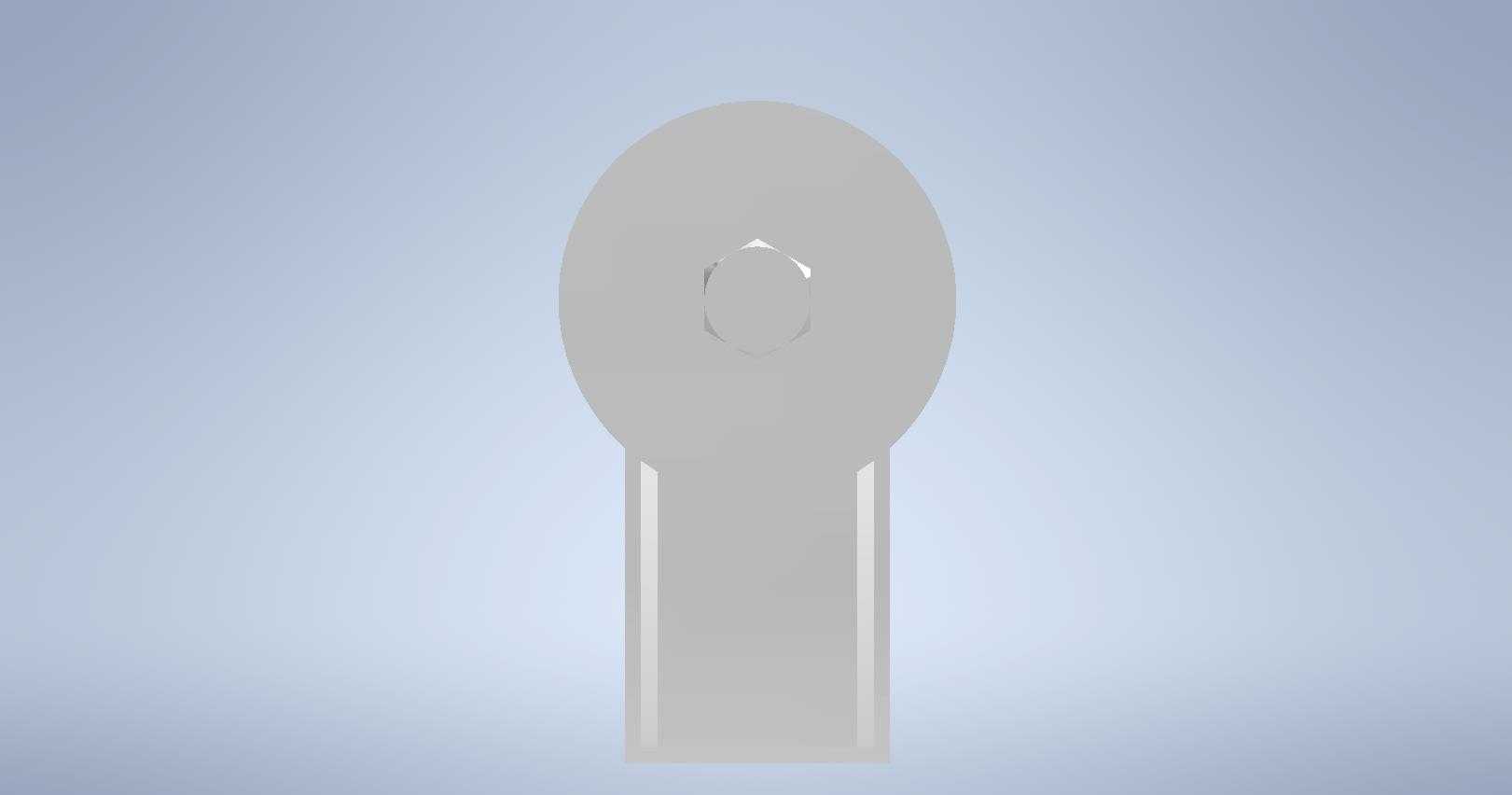

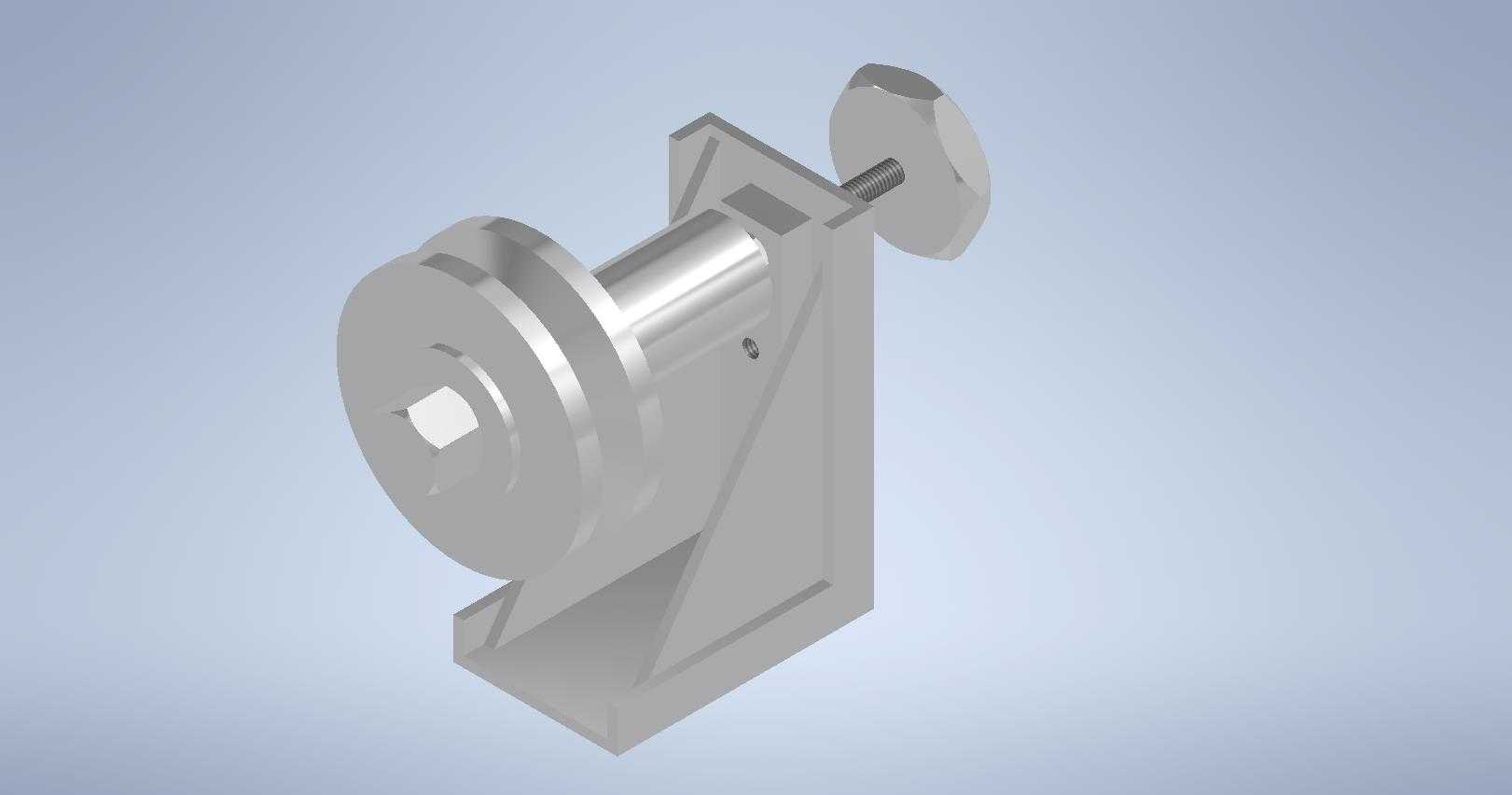

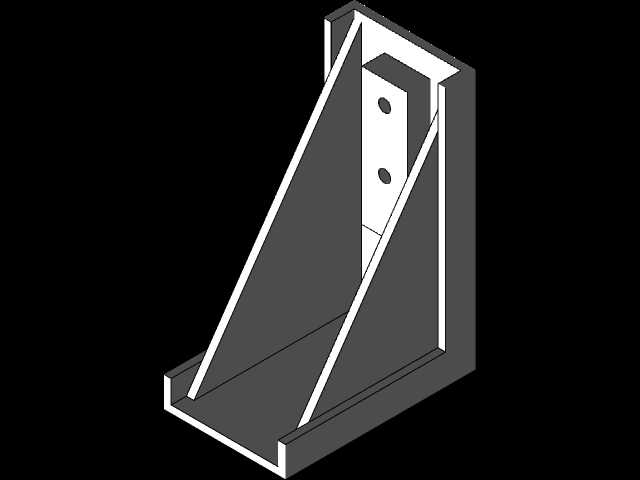

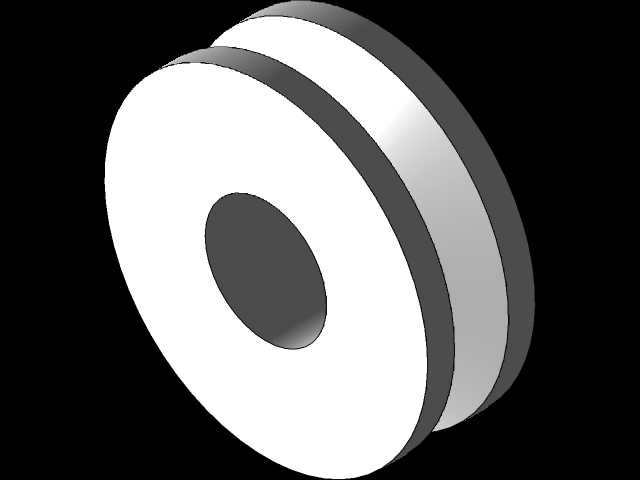

　　在各类涉及缆绳牵引、皮带传动的工业场景中，滑轮支架是承担载荷传递、运动导向的基础支撑构件，常见于物料输送线、小型起重装置、纺织机械传动单元、线缆敷设辅助设备等场景，其结构合理性直接影响整套滑轮系统的运行稳定性与使用寿命。这款立式滑轮支架采用一体化L型支撑基座设计，基座底部预留平整安装面，可通过螺栓紧固在设备机架、安装平台或预制基础上，安装面的平面度公差控制在合理区间，避免装配后出现支架倾斜导致滑轮偏磨、缆绳脱槽的问题。支架的立板与基座之间设置三角加强筋结构，在不额外增加整体重量的前提下，大幅提升立板的抗弯折能力，可承受滑轮工作时产生的径向载荷与侧向冲击力，避免长期受载后立板出现形变偏移。支架前端设置滑轮安装轴位，

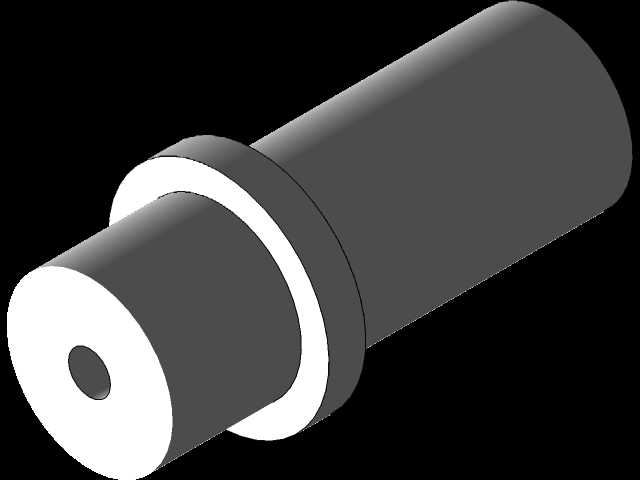

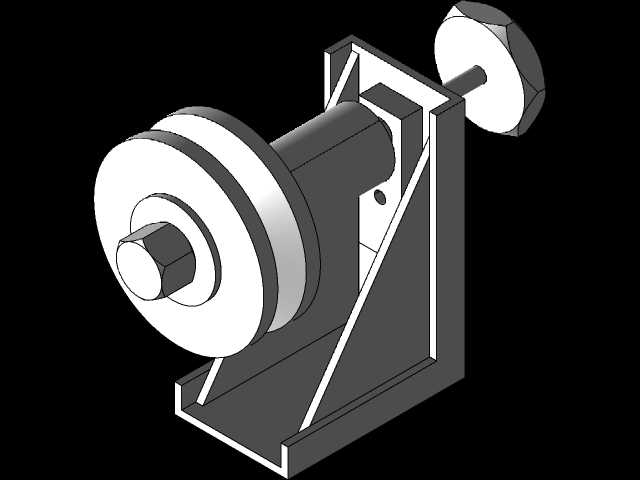

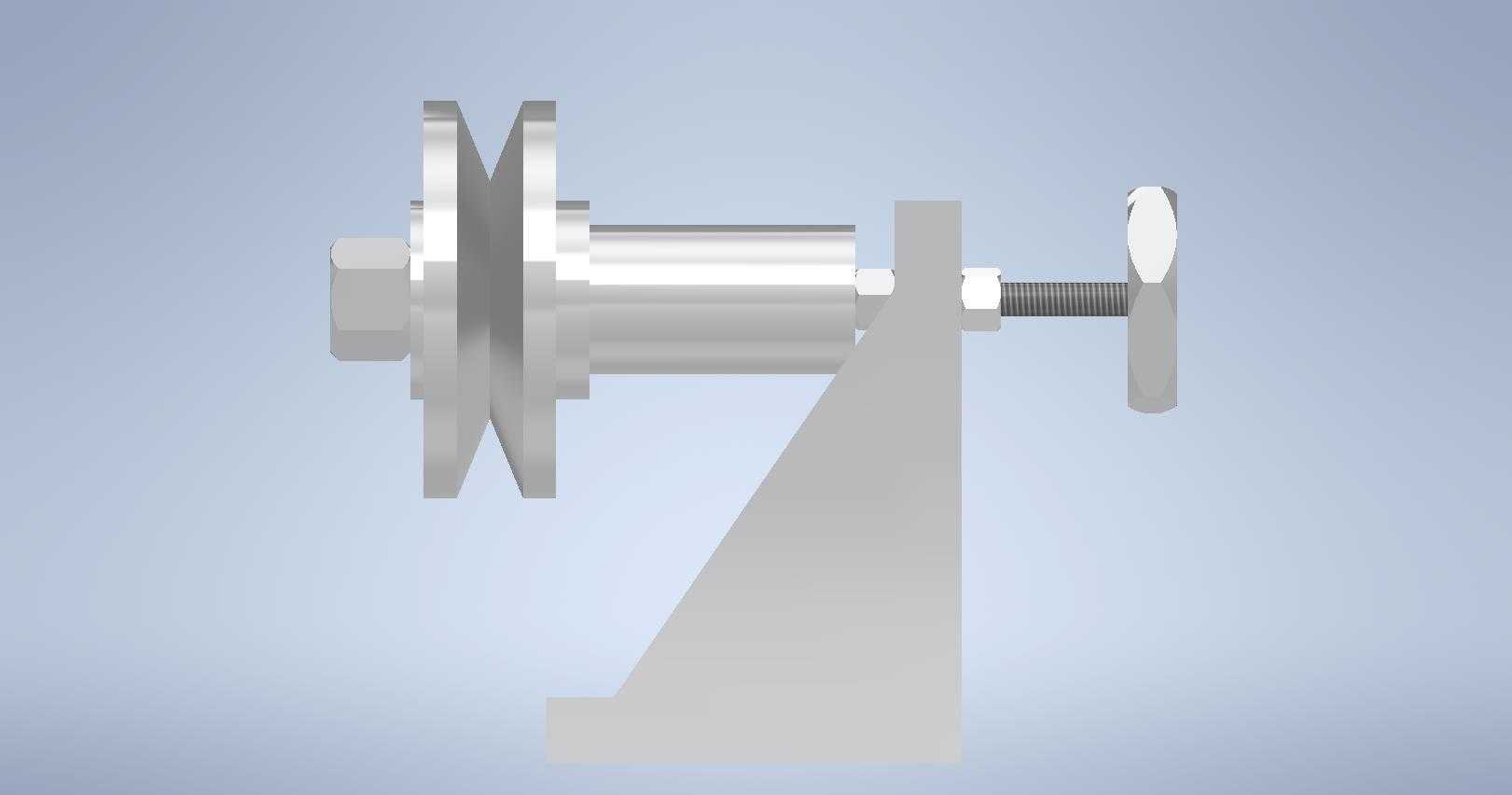

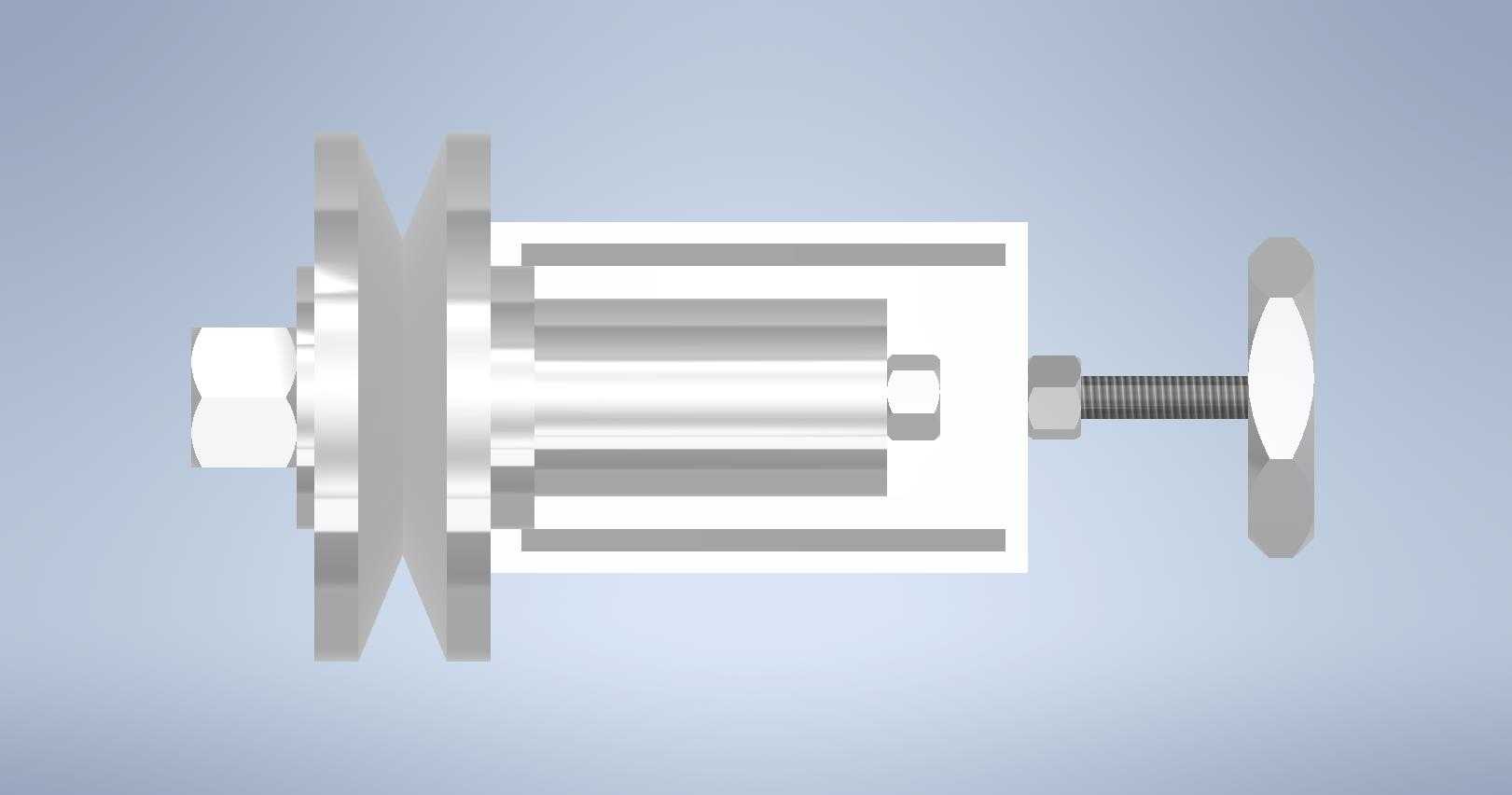

　　轴孔与滑轮转轴采用间隙配合，既保证滑轮转动顺畅无卡滞，又能控制径向跳动量在允许范围内，减少运行过程中的振动与噪音。支架尾部设置调节螺杆与手轮结构，可通过旋转手轮调整滑轮的轴向位置，在皮带传动场景中可实现皮带张紧度的微调，在缆绳导向场景中可适配不同走线位置的调整需求，无需整体拆卸支架即可完成位置校准，大幅降低现场调试与后期维护的工作量。从设计思路来看，这款支架优先考虑了工况适配性，整体结构没有冗余设计，所有受力部位均做了加厚处理，非受力区域做了适当的减重优化，兼顾结构强度与轻量化需求。安装边界方面，基座的安装孔位按照通用安装标准设置，可适配多数常规设备的安装预留孔距，无需额外打孔改造即可完成装配；整体外形尺寸紧凑，

　　立式结构占用的水平安装空间较小，适合在设备内部狭窄空间、机架侧边等安装位置受限的场景使用。实际使用过程中，该支架可引导缆绳按照预设路径走线，避免缆绳与周边设备构件发生摩擦损耗，在皮带传动系统中可稳定支撑皮带轮，保证皮带传动的传动比稳定，减少皮带打滑、跳齿的问题，同时可通过尾部调节结构补偿皮带长期运行后产生的蠕变伸长量，延长皮带的更换周期。支架的棱边均做了倒角处理，避免装配与维护过程中划伤操作人员，外露的调节螺杆可根据使用需求加装防护套，避免粉尘、水汽进入螺纹配合面导致调节卡滞。
