深沟球式滚珠轴承结构设计方案

　　在各类旋转传动场景中，滚珠轴承是应用覆盖范围极广的基础支撑部件，从中小型输送设备的辊筒支撑、小型电机的转子定位，到精密检测设备的转轴限位、轻工机械的传动轮组，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

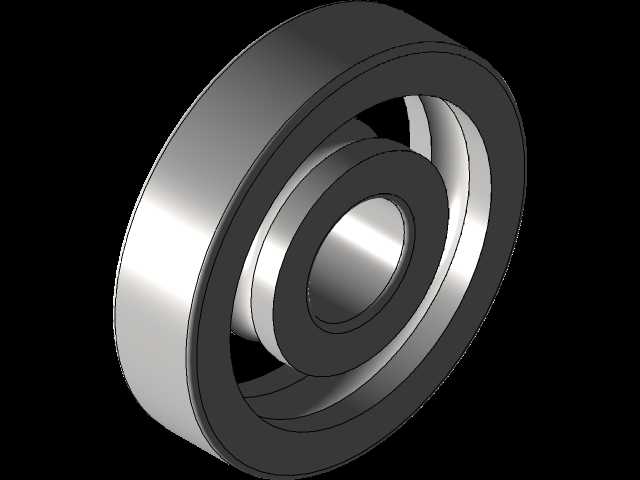

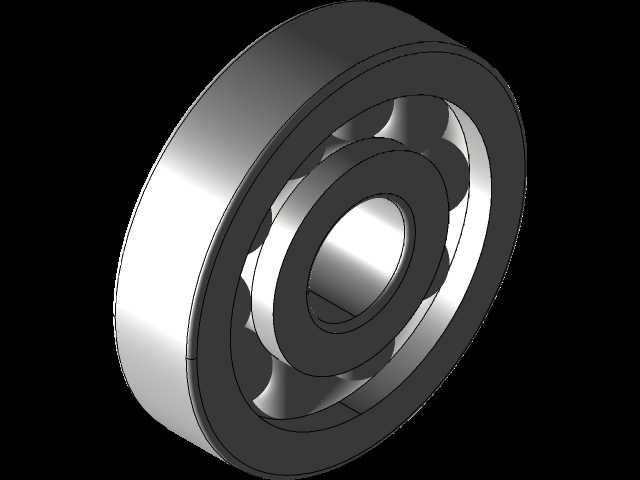

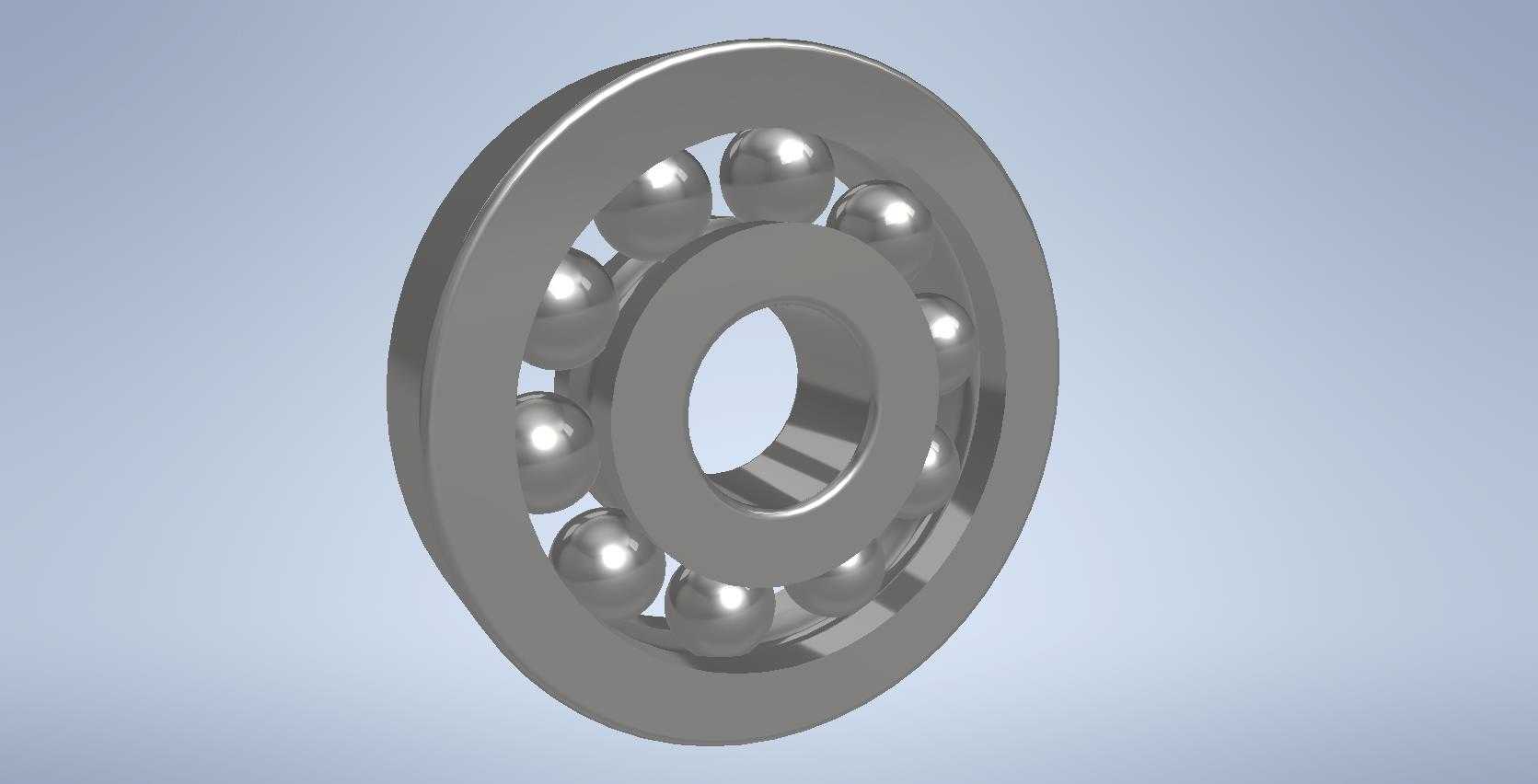

　　这套滚珠轴承采用最经典的深沟滚道构型，内圈与轴径配合的安装面设计为光滑圆柱面，安装时可通过轴肩实现轴向定位，适配过盈配合或过渡配合的装配要求，外圈与设备轴承座的安装孔同样采用圆柱配合面，可根据载荷特性选择间隙配合或轻微过盈配合，满足不同工况下的装拆需求。尺寸设计上，内圈内径为12mm，适配直径12mm的光轴安装场景，外圈外径为41.5mm，对应轴承座安装孔的加工尺寸可按常规轴承配合公差选取，轴承整体宽度适配常规轻载传动的安装空间，不会占用过多设备内部布局空间。

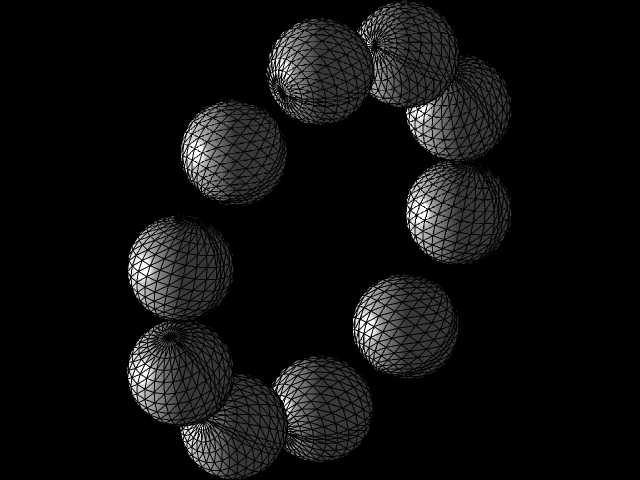

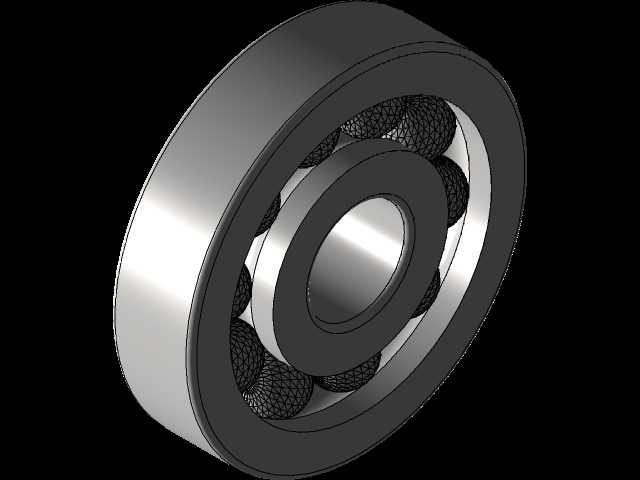

　　设计过程中优先考虑了载荷分布的均匀性，选用直径7mm的滚珠作为滚动体，沿内外圈之间的滚道做等距排布，滚道的曲率半径略大于滚珠半径，既保证滚珠与滚道有足够的接触面积承载径向载荷，也能预留合理的滚动间隙，避免运转过程中出现卡滞。保持架采用兜孔式结构，每个兜孔对应一颗滚珠，将相邻滚珠均匀分隔开，避免滚珠之间直接接触产生额外摩擦与磨损，同时保证所有滚珠在滚道内的运动轨迹一致，降低运转过程中的振动与噪声。

　　从实际使用角度出发，这类轴承主要承受径向载荷，在滚道间隙允许的范围内也可承受一定程度的双向轴向载荷，相比滑动轴承结构，它的启动阻力更小，运转精度更稳定，对润滑条件的要求也更宽泛，既可以采用脂润滑实现长期免维护，也可以适配油润滑满足高速运转场景的需求。建模过程中对滚道与滚珠的配合间隙做了合理预留，装配关系完全符合实际机械装配逻辑，可直接用于教学演示、原理验证，也可作为小型非标设备设计时的轴承选型参考，帮助设计人员快速核对安装边界尺寸，完成轴系与轴承座的配套结构设计。
