MKII车辆前轴球头连接结构设计

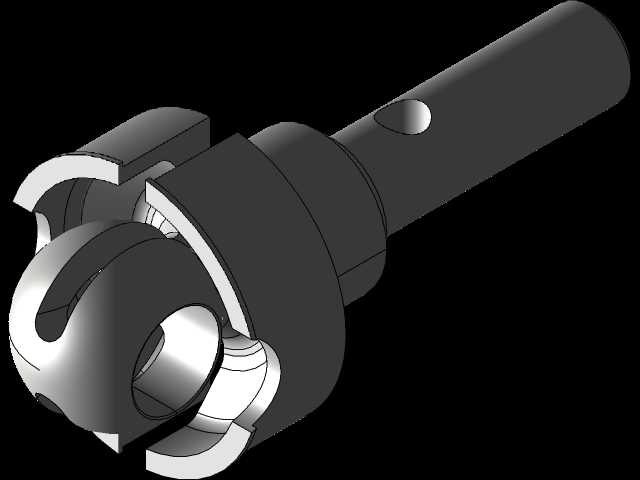

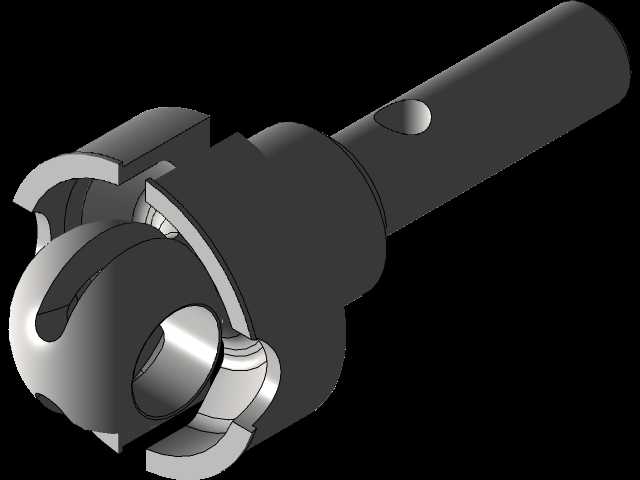

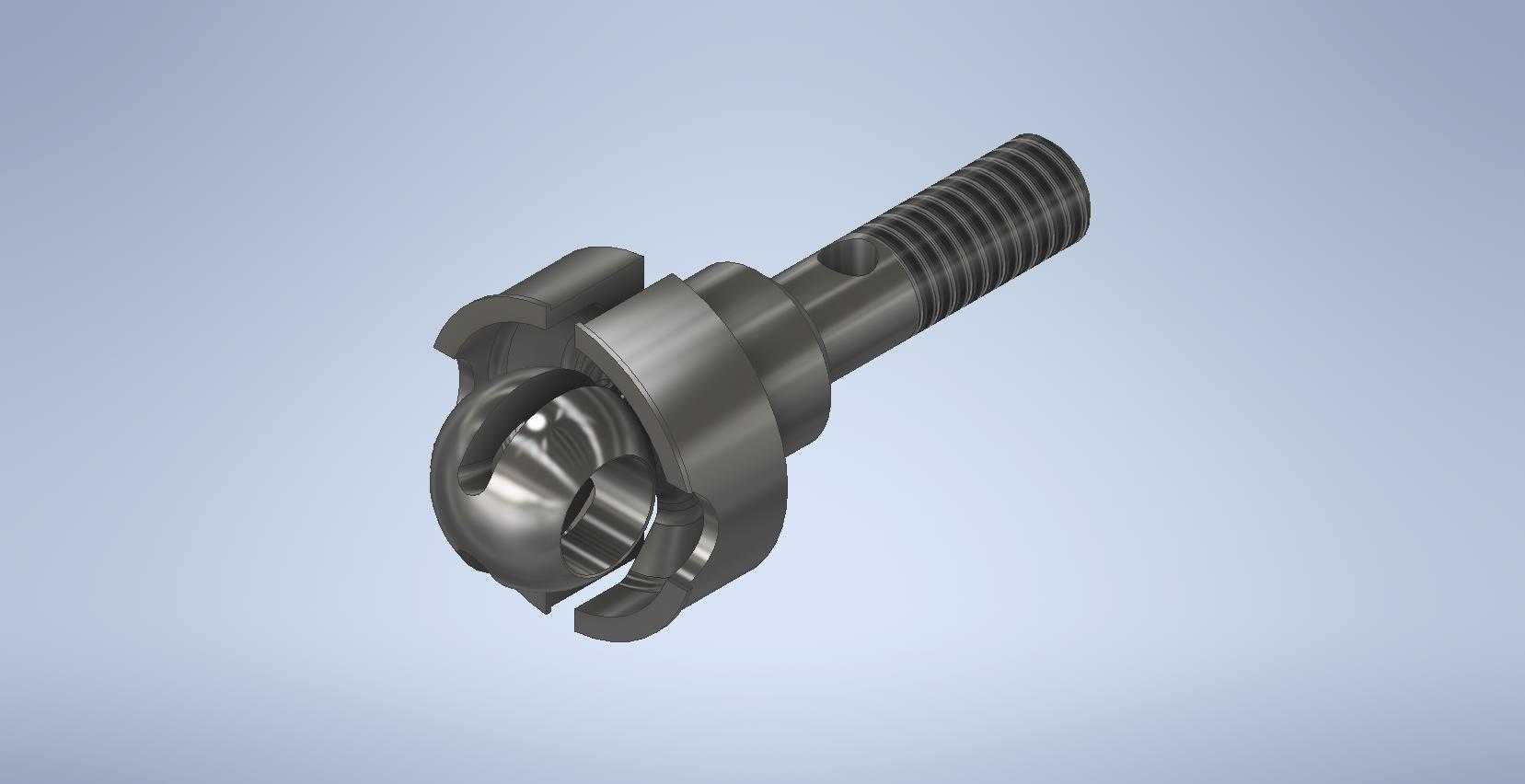

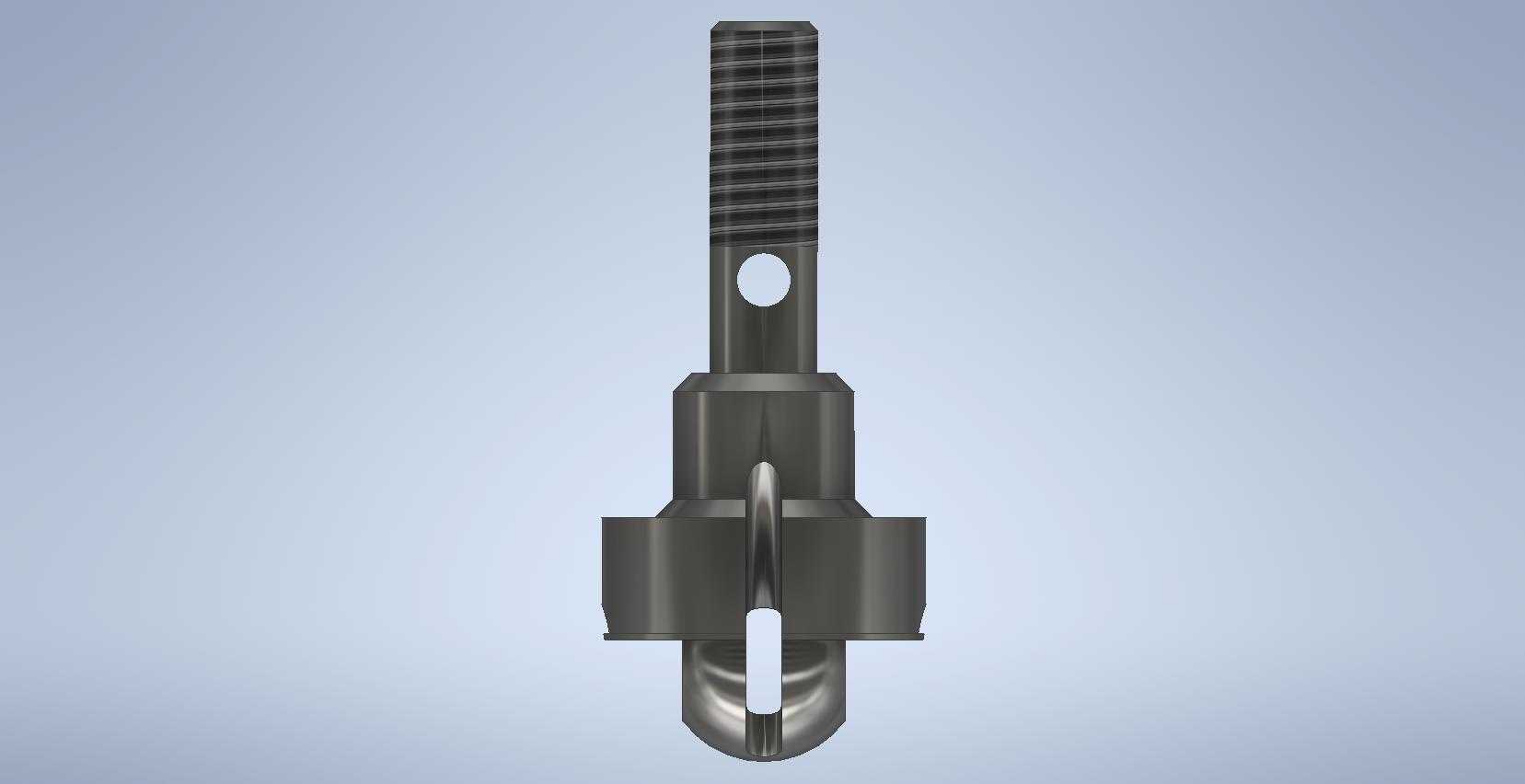

　　该结构为MKII车型配套的前轴端连接部件，属于底盘行走系统的核心传力构件，主要承担前轮转向力矩传递、行驶过程中垂向与纵向载荷承载的功能，在整车行驶工况下需要同时兼顾转向灵活性与结构抗冲击性能。从实际装车场景来看，该部件安装于前桥转向节与横拉杆的衔接位置，球头端嵌入转向节的球座腔内，带螺纹的杆身端通过锁紧螺母与横拉杆臂固定，杆身预留的径向通孔用于插入开口销完成锁止，避免车辆行驶过程中螺纹连接出现松脱失效。设计阶段首先围绕转向摆角范围做了边界校核，球头的球径与包裹座的开口尺寸做了匹配计算，保证前轮达到最大转向角时球头不会与座体发生运动干涉，同时预留了足够的摆动余量适配悬架跳动带来的角度变化。

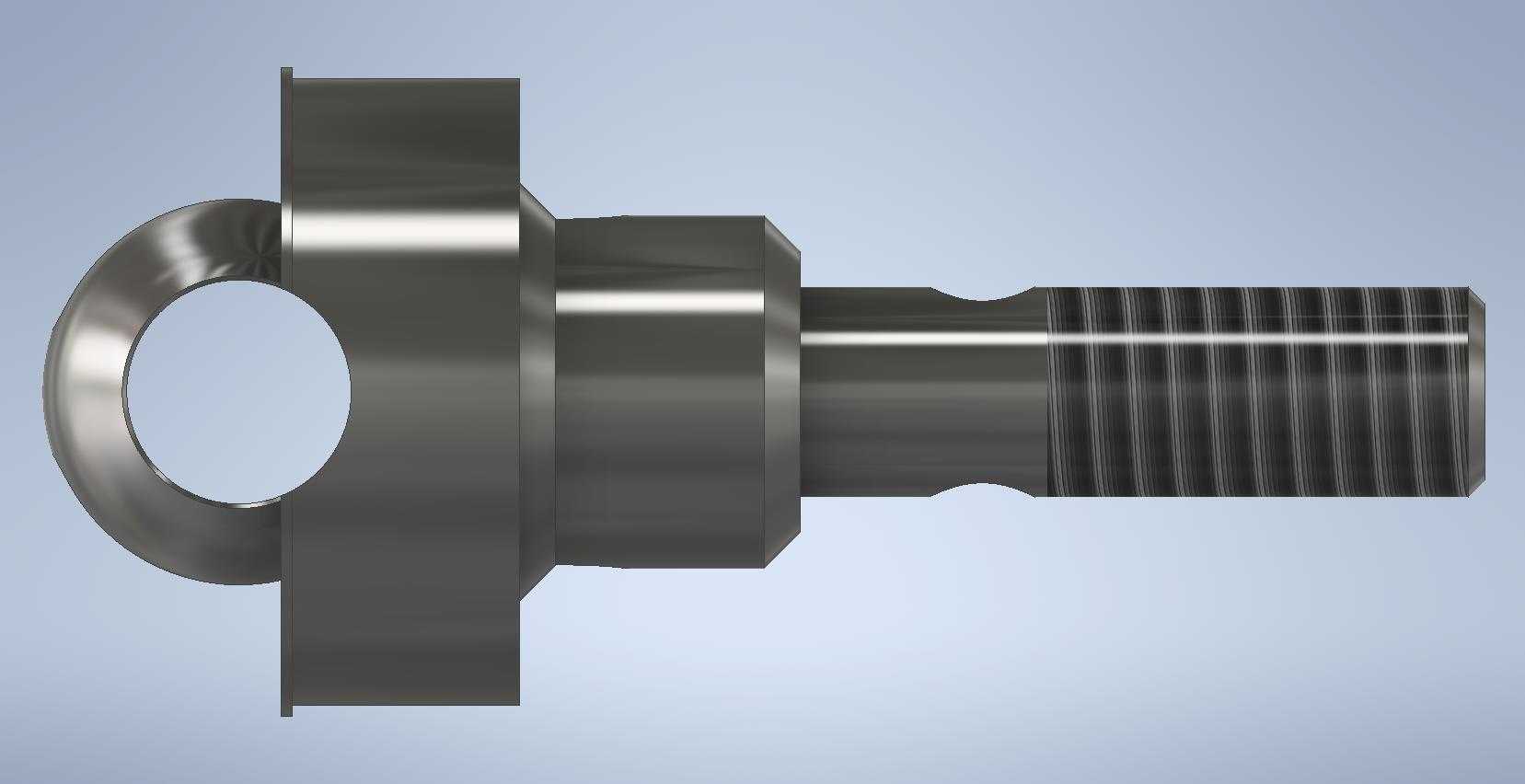

　　杆身部分的螺纹规格选用了车辆底盘常用的细牙螺纹，相比粗牙螺纹拥有更好的自锁性能，螺纹段长度做了冗余设计，可适配不同厚度的拉杆臂安装面，满足装配时的调整需求。球头与杆身的过渡区域采用了大圆角过渡结构，避免应力集中导致的疲劳断裂，这一位置是整车行驶过程中交变载荷的集中作用点，圆角半径的取值经过了载荷谱验算，能够覆盖颠簸路面、紧急制动、极限转向等多种恶劣工况下的应力峰值。部件的外形轮廓充分考虑了装配空间的限制，球头外侧的卡爪结构用于固定球座防尘罩，防止泥水、沙尘进入球头摩擦副造成异常磨损，延长部件的使用寿命。杆身的光轴段与安装孔的配合公差选用了过渡配合，既保证装配时的同轴度要求，又不会出现装配卡滞的问题。从安装边界来看，

　　该部件的整体轴向尺寸控制在适配原有前桥安装空间的范围内，不需要对周边的转向节、拉杆臂结构做改动即可直接替换安装，球头的中心高与原有部件保持一致，不会改变前轮定位参数，避免装车后出现轮胎异常磨损、转向回正力异常的问题。结构设计过程中还对部件的重量做了优化，在保证结构强度满足载荷要求的前提下，去除了非受力区域的多余材料，降低了簧下质量，对于提升车辆行驶的操控稳定性有一定帮助。球头表面的粗糙度要求匹配摩擦副的运动需求，保证转向动作顺滑无卡滞，同时能够承受长期往复摆动带来的磨损。
