MKII发动机配套V2版排气调谐管结构设计

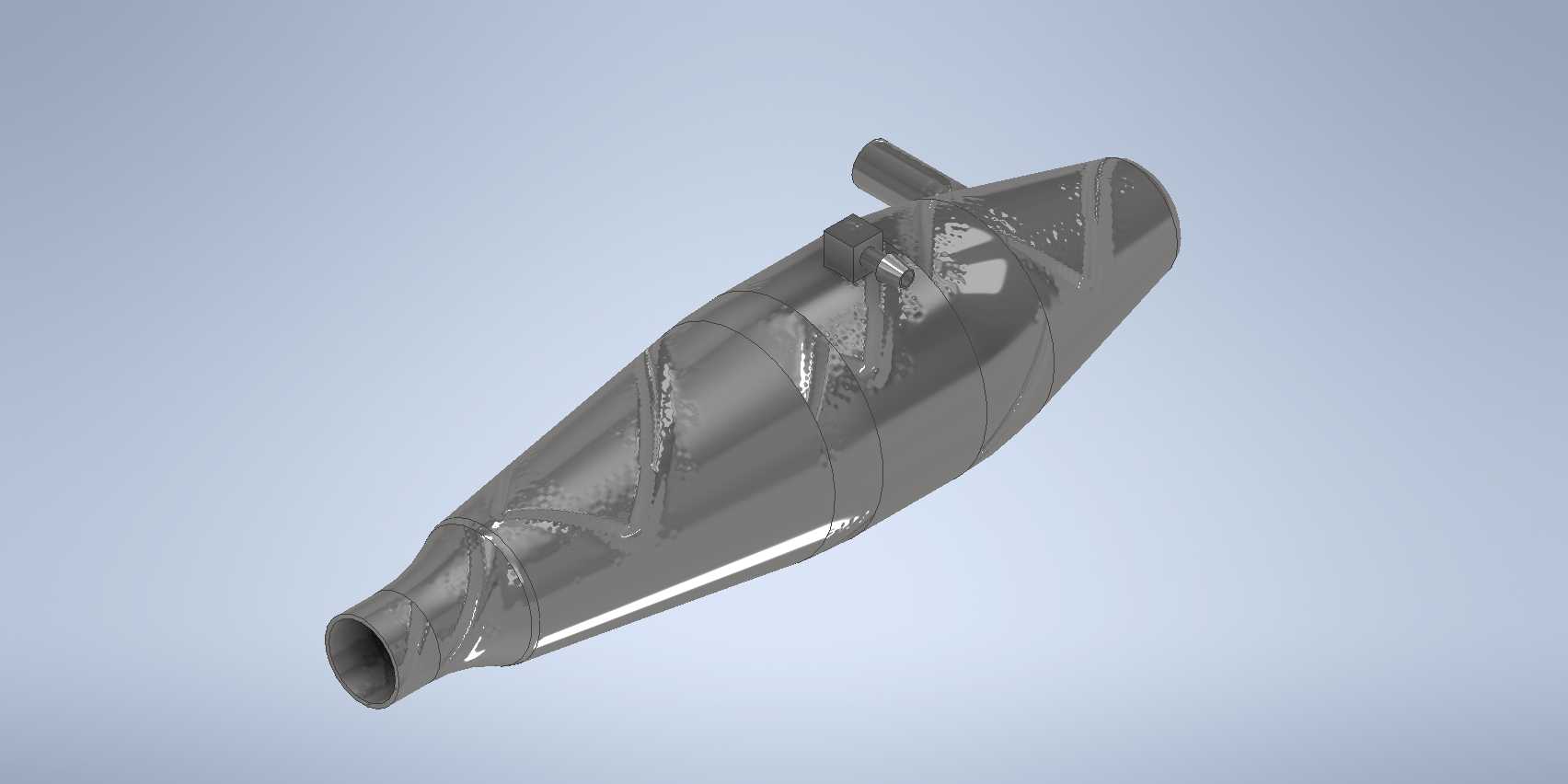

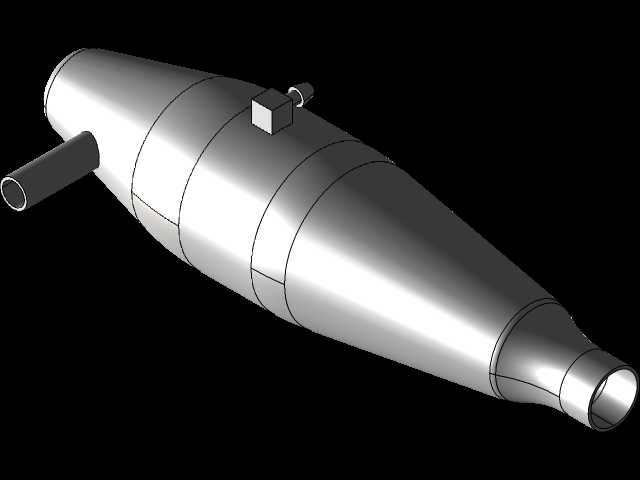

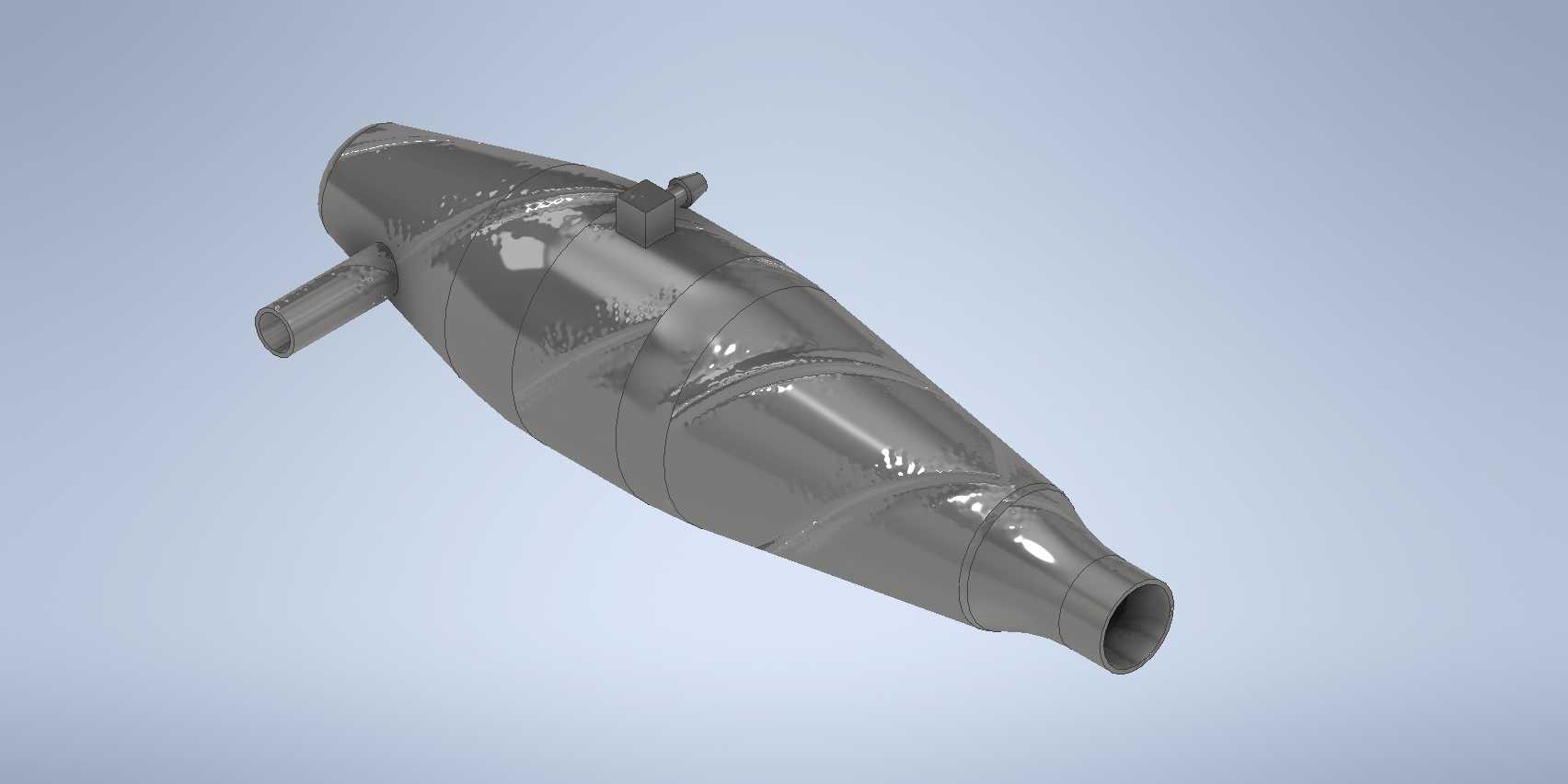

　　在小排量内燃发动机尤其是模型级MKII系列动力单元的性能开发中，排气调谐管是直接影响动力输出区间、扭矩响应特性的核心外围部件，不同于民用车辆的消音取向排气，这类配套竞赛级或高性能模型发动机的调谐管，核心作用是利用排气脉冲的压力波动效应，在特定转速区间形成负压抽吸效果，帮助气缸内的废气更彻底排出，同时提升新鲜混合气的进气填充效率，最终实现动力输出的优化。这款V2版本的调谐管是针对初代结构的迭代优化方案，整体采用渐扩-渐缩的回转体流线构型，从进气端的小口径连接段开始，管身先逐步扩张形成谐振腔主体，再逐步收窄至排气出口，这种变径结构是实现排气脉冲调谐的核心基础，管身侧面预留的凸起安装位用于固定温度传感接头或者安装固定吊耳，

　　方便在发动机总成上完成定位装配。从安装边界来看，进气端的接口尺寸完全匹配MKII发动机的排气出口法兰公差，不需要额外制作转接件即可完成对接，管身的最大外径控制在发动机总成的外围轮廓范围内，不会与周边的化油器、点火模块、油箱支架等部件产生运动干涉，整体长度也适配模型车架的排气安装空间，出口端的小口径设计既可以维持排气背压的合理区间，也能对接后续的消音尾段组件。设计过程中首先要匹配MKII发动机的常用工作转速区间，通过调整扩张段的锥度、谐振腔的总容积、收缩段的收敛角度，让排气压力波的反射相位刚好匹配气门叠开角的时间窗口，避免出现低速区间排气反灌、高速区间排气不畅的问题；管身的曲面过渡全部采用大圆角顺滑衔接，减少排气气流在管内的沿程阻力，

　　避免局部涡流造成的能量损失，管壁厚度按照模型发动机的排气温度、振动量级设定，既保证结构强度，也不会带来过多的额外重量影响整车配重。实际装车测试场景中，这款调谐管可以让MKII发动机在中高转速区间的扭矩输出提升10%左右，油门响应速度更快，同时管身的流线外形也能减少车辆行驶过程中的空气阻力，安装时只需要将进气端套入发动机排气口，通过侧面的固定卡箍锁紧，再将管身的安装位与车架吊耳通过螺丝固定即可，不需要对原有车架结构做任何修改，适配性较强。
