MKII发动机配套离合器铃结构设计

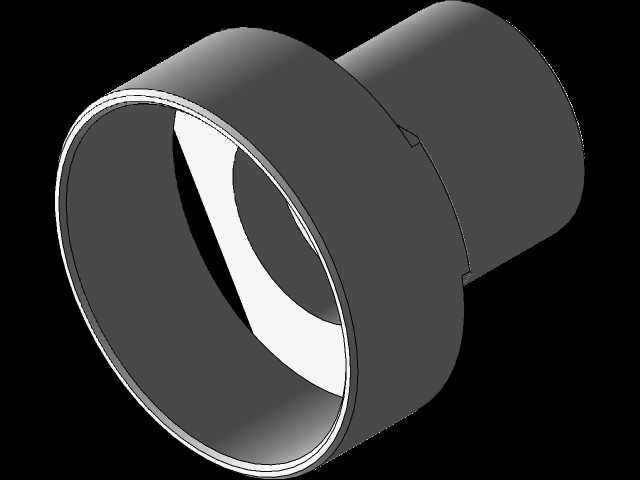

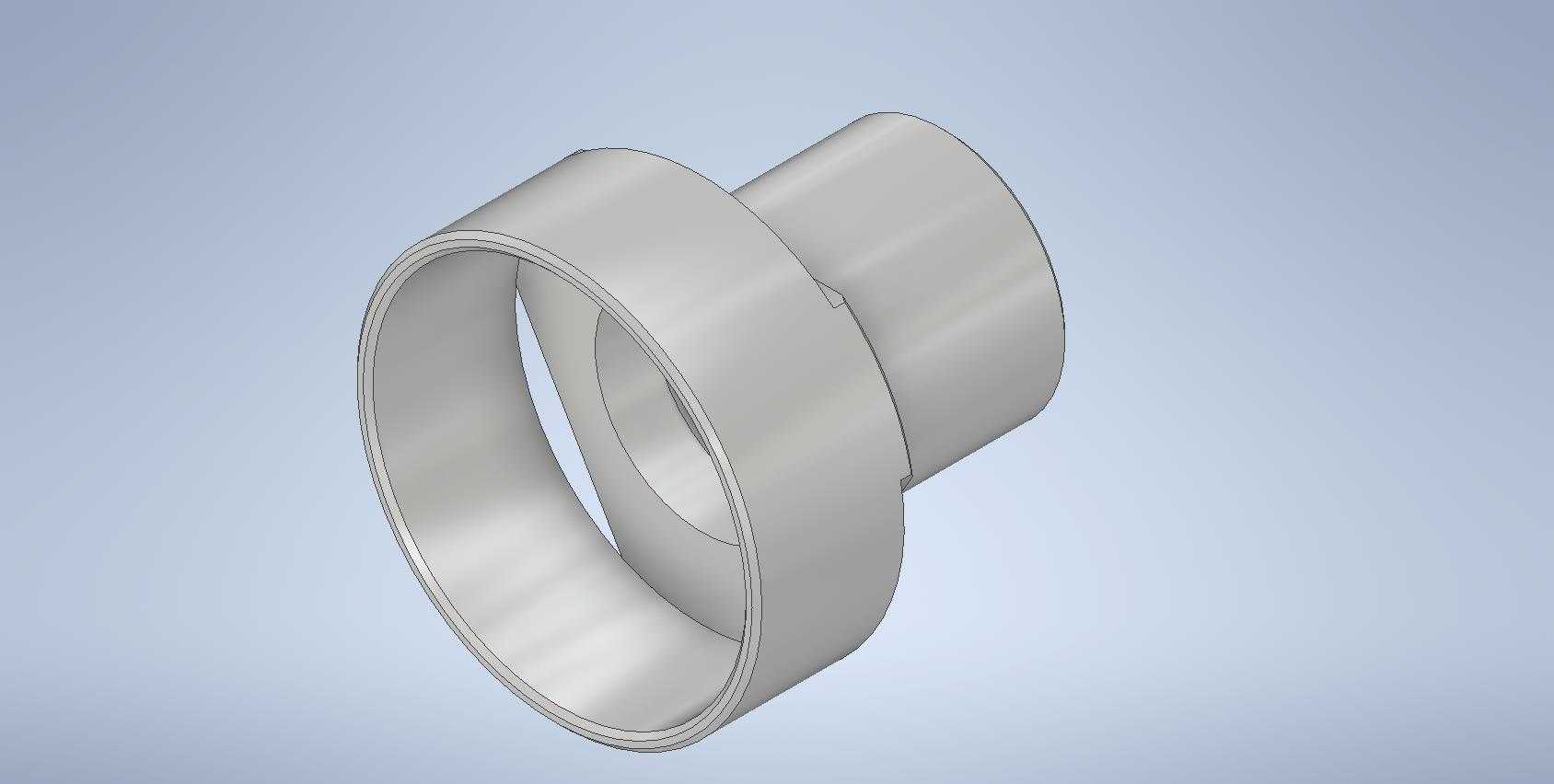

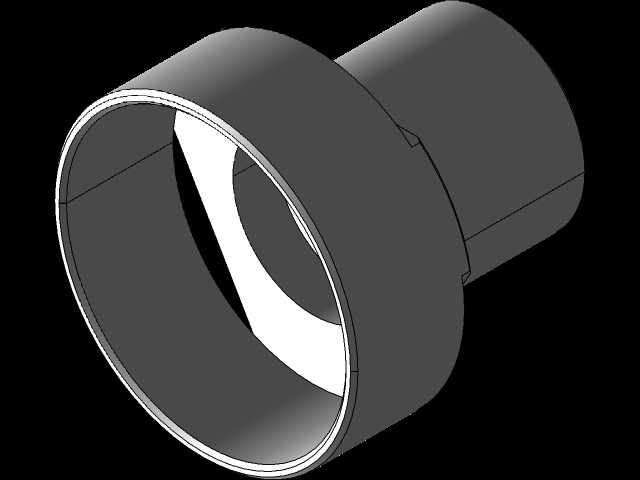

　　这款离合器铃是适配MKII系列发动机总成的核心传动配套部件，主要应用在乘用车辆动力传输系统的离合器模块中，承担着动力接合与断开过程中的扭矩传递、运动导向以及部件定位的关键作用。在实际装车运行场景里，离合器铃需要配合离合器压盘、摩擦片、分离轴承等组件协同工作，当驾驶员操作离合器踏板时，分离机构推动分离轴承作用于压盘膜片弹簧，此时离合器铃作为从动侧的支撑与传力构件，既要保证摩擦片压紧状态下发动机输出扭矩的稳定传递，也要在分离状态下切断动力传输，保障换挡过程的平顺性，避免传动系统出现冲击打齿的问题。从结构设计思路来看，该部件采用阶梯式回转体构型，大直径端为环形薄壁结构，内侧设置有与摩擦片组件配合的定位止口，

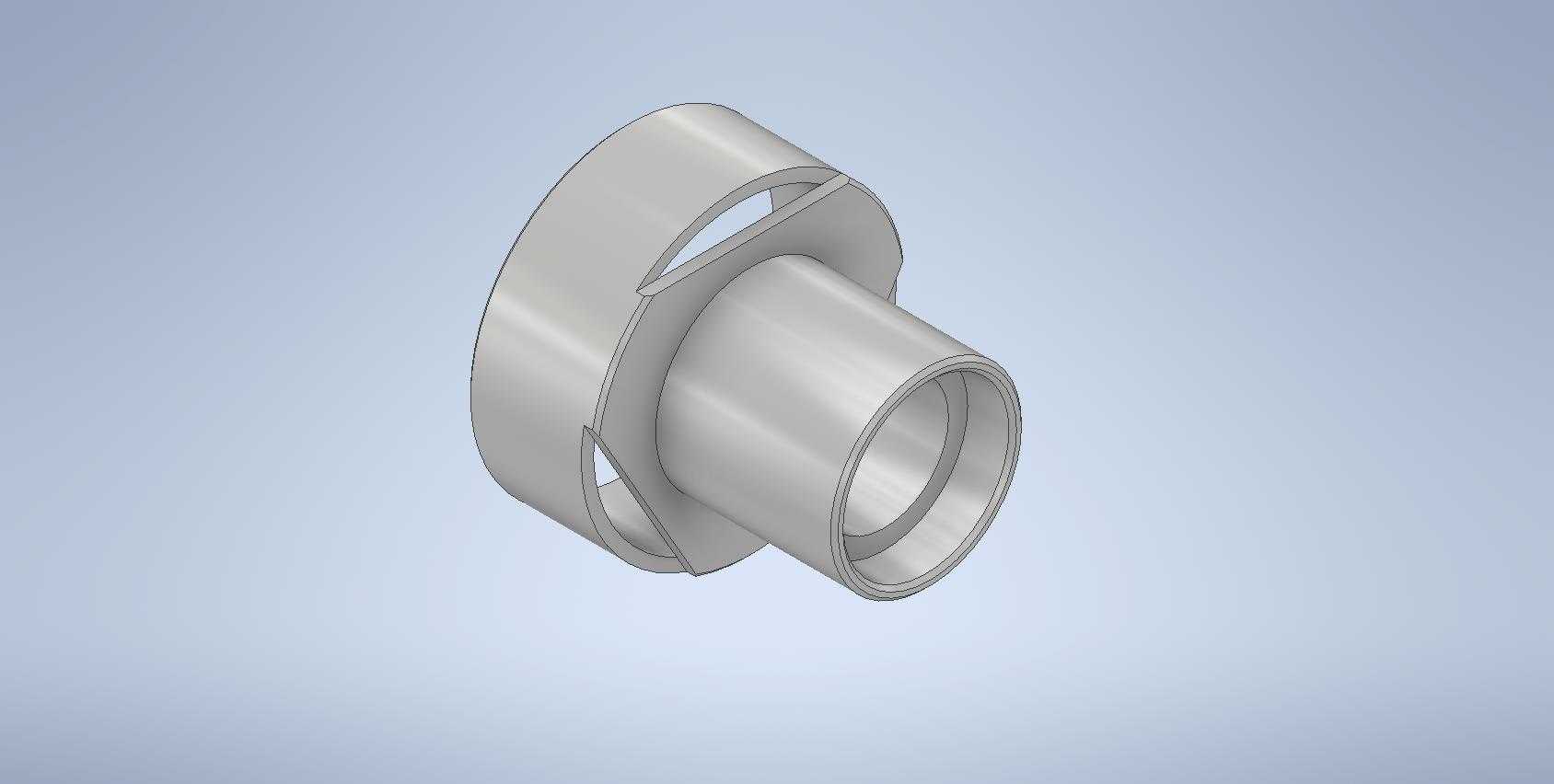

　　能够保证摩擦片在轴向运动过程中的同轴度，避免出现偏磨导致的离合器抖动、打滑故障；小直径端为轴套式连接结构，用于和变速器输入轴端的支撑位配合，预留的安装间隙经过公差匹配，既可以保证装配时的顺利导入，也能控制径向跳动量在传动系统允许的范围内。外形尺寸方面，大端环形结构的外径匹配离合器压盘的安装边界，不会与发动机飞轮壳的内部腔体发生运动干涉，薄壁段的厚度经过强度校核，能够承受发动机最大输出扭矩下的剪切应力与交变载荷，避免长期运行后出现结构变形、开裂的问题；小端轴套的长度适配变速器输入轴的支撑跨度，轴向定位台阶的高度经过精确计算，保证离合器总成装配后，分离轴承的自由行程与工作行程处于设计合理区间，不会出现分离不彻底或者离合器打滑的故障。

　　在装配逻辑上，该部件的安装基准面为大端环形结构的内侧端面，装配时需要与摩擦片组件的从动盘毂端面贴合，配合定位销实现周向定位，保证动力传递过程中扭矩能够均匀分布在整个摩擦接触面上，减少局部应力集中。针对发动机舱内的高温运行环境，该结构的壁厚设计兼顾了散热性能与结构强度，环形薄壁区域能够在离合器结合、分离产生摩擦热量时，通过较大的表面积快速将热量传导至周围空气，避免部件长期处于高温状态下出现材料力学性能下降的问题。同时，回转体的各段过渡位置均设置有圆角过渡，避免应力集中导致的疲劳损坏，能够适配车辆长期在复杂路况下运行的交变载荷工况，减少传动系统的故障概率，提升动力总成的运行可靠性。
