MKII发动机配套弧形离合器蹄结构设计

　　这款弧形结构的离合器蹄，是针对MKII系列发动机总成的传动离合需求开发的配套构件，主要应用在小排量动力总成的手动离合系统中，承担动力接合与切断过程中的摩擦传力作用。从实际装车场景来看，该部件安装在离合器主动鼓内部，随发动机曲轴同步转动，在离合操纵机构推动下向外张开，通过外圆弧面与离合器摩擦片贴合，将发动机输出扭矩传递给传动系统，回位时则依靠配套的回位弹簧拉力收合，切断动力传输路径，实现换挡过程的动力中断。

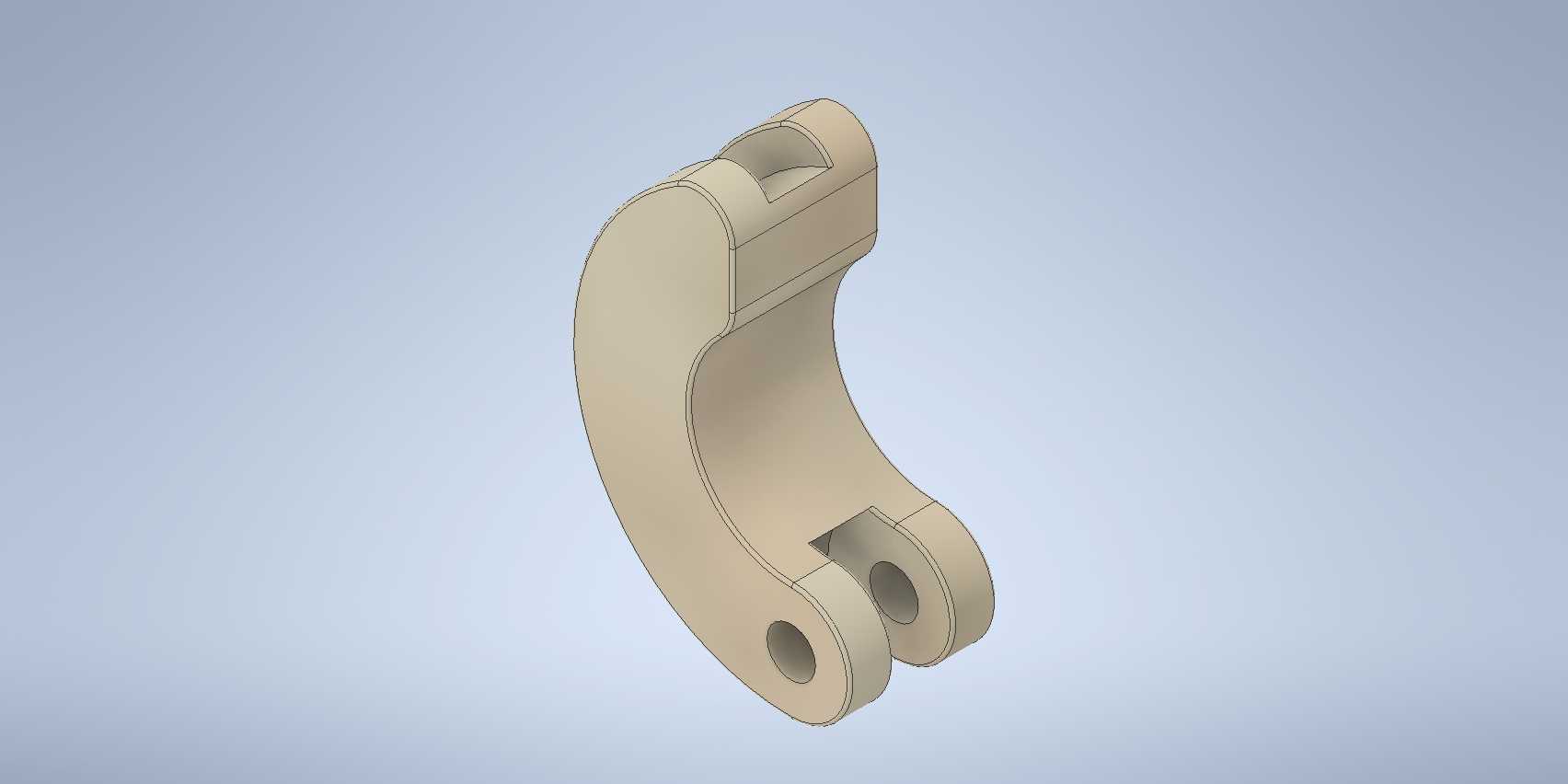

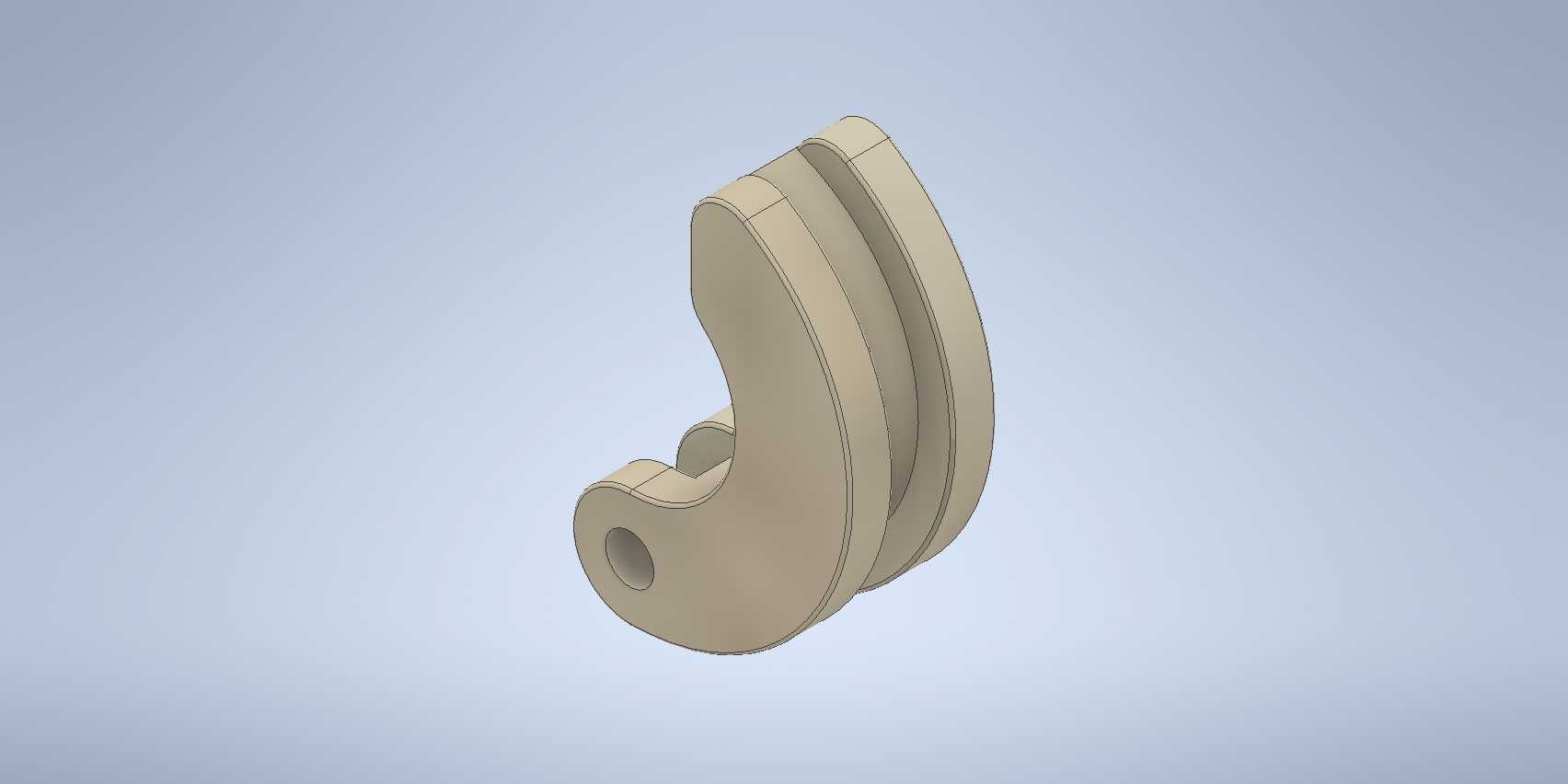

　　设计阶段首先考虑的是构件的受力合理性，整体采用变厚度弧形弯臂结构，臂身截面从上端铰接端到下端摩擦支撑端做渐变过渡，既避免了等厚结构带来的重量冗余，也能匹配离合动作过程中不同位置的弯曲应力分布，减少长期往复动作下的疲劳变形风险。上端的铰接槽采用开口式U型结构，与离合操纵机构的拨叉销配合，槽口做了倒角导向处理，方便装配时销体滑入，同时槽内配合面预留了合理的间隙，避免热胀冷缩导致的卡滞问题。下端的双支耳同轴孔结构，是离合器蹄的摆动铰接支点，两个支耳的孔位同轴度控制在0.02mm以内，装配时穿入定位销后，蹄片可绕销体顺畅摆动，无卡滞或旷量过大的问题。

　　从安装边界来看，该构件的外圆弧半径匹配对应型号离合器鼓的内径尺寸，摆动行程范围内不会与鼓体内壁发生干涉，臂身内侧的弧形避让空间，刚好留出回位弹簧的安装位置，弹簧挂接在相邻蹄片的挂点上，不会在蹄片张开、收合过程中与臂身发生剐蹭。构件整体采用耐磨合金材质的设计取向，外圆弧面预留了摩擦片粘接的加工余量，后期可根据摩擦系数需求粘接不同材质的摩擦衬片，满足不同动力输出等级的传力需求。铰接孔位置设计了衬套压装余量，可压入铜基衬套降低铰接位置的磨损，延长构件的整体使用寿命。

　　在结构细节处理上，臂身所有棱边都做了R1以上的圆角过渡，避免应力集中导致的断裂风险，支耳与臂身的连接位置做了加强筋过渡，能够承受离合接合瞬间的冲击载荷，不会出现支耳断裂的问题。整个构件的重量控制在合理区间，往复摆动时的惯性量较小，能够提升离合动作的响应速度，减少操纵机构的操作力，让离合接合过程更平顺，避免动力接合时的突兀闯动。
