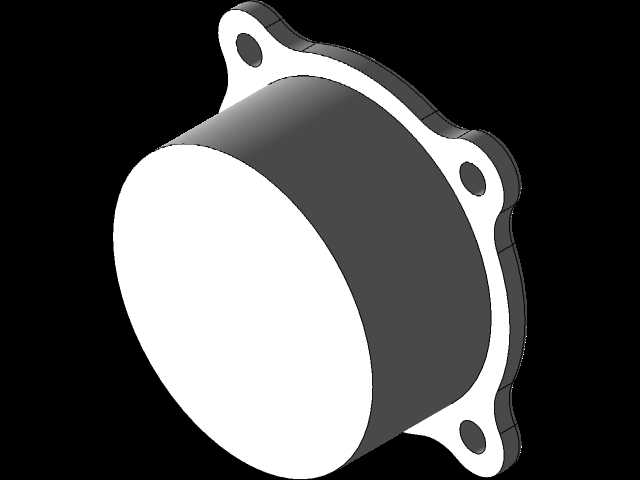

MKII动力总成配套后机罩壳体结构

　　这款后机罩壳体是为MKII系列动力总成配套设计的尾部防护与连接构件，在整套动力单元的布局中，承担着尾部腔体封闭、外接管路对接、安装定位承载的多重作用。从实际装车场景来看，该构件安装于发动机缸体尾部输出端侧，一方面要阻隔外部泥水、粉尘进入发动机内部腔体，避免传动部件、密封件受杂质磨损失效，另一方面要为尾部附属管路、传感组件提供稳定的安装基准，同时承受动力运行过程中产生的小幅振动与温度交变载荷。

　　设计阶段首先明确了安装边界的匹配要求，法兰端采用四孔均布的安装点位，孔位公差严格匹配缸体尾部的预装螺纹孔位置，法兰贴合面预留了密封件安装的环形槽位，装配后可通过密封件的压缩形变实现端面静密封，杜绝腔体内部油气渗漏、外部杂质侵入的问题。壳体主体采用回转式腔体结构，内部流道与腔体轮廓完全匹配发动机尾部的部件运动包络，既保证内部运动部件有足够的运行间隙，不会出现运动干涉，又尽可能压缩壳体的整体壁厚与外廓尺寸，减少动力总成尾部的额外占用空间，适配紧凑的机舱布局要求。

　　从结构强度角度考量，法兰与筒体衔接处做了渐变式的加厚过渡处理，避免应力集中导致的安装后开裂问题，四个安装耳位与筒体一体成型，每个耳位的孔周都做了局部加厚，能够承受螺栓紧固时的压紧力，以及长期运行中振动带来的交变载荷，不会出现耳位断裂、孔位变形的问题。壳体外表面做了光滑的曲面过渡，没有突兀的棱角与凸起，既可以降低装配过程中磕碰损伤其他管线、密封件的概率，也能减少运行过程中表面积灰、积油的问题，便于后期维护清理。

　　在实际选型适配过程中，该构件的安装端面平面度、孔位同轴度都有明确的公差要求，装配时无需额外的调整垫片即可实现与缸体端面的完全贴合，降低了装配工序的复杂度。筒体的轴向长度经过反复校核，既保证内部腔体有足够的空间容纳尾部伸出的传动构件，又不会因为长度过长导致整体重心后移，影响动力总成的安装平衡性。法兰端的密封槽深度、宽度都匹配常规的O型密封圈规格，后期维护更换密封件时无需定制特殊规格配件，降低了运维成本。
