MKII发动机配套后套筒结构设计

　　这款后套筒是MKII系列发动机总成中的配套结构件，主要应用于乘用车动力总成的缸体后端装配区域，承担动力输出端的轴系定位、配合面密封以及周边附件安装基准的多重作用。在实际整车装配场景中，该部件位于发动机与变速器连接的过渡区间，既要适配缸体后端的铸造安装面公差，也要为飞轮壳、曲轴后油封等周边组件提供精准的配合边界，避免动力传输过程中出现轴系偏移、密封渗漏等常见故障。

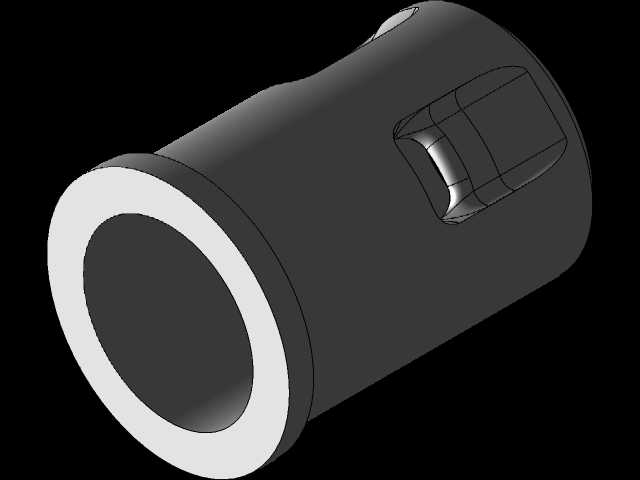

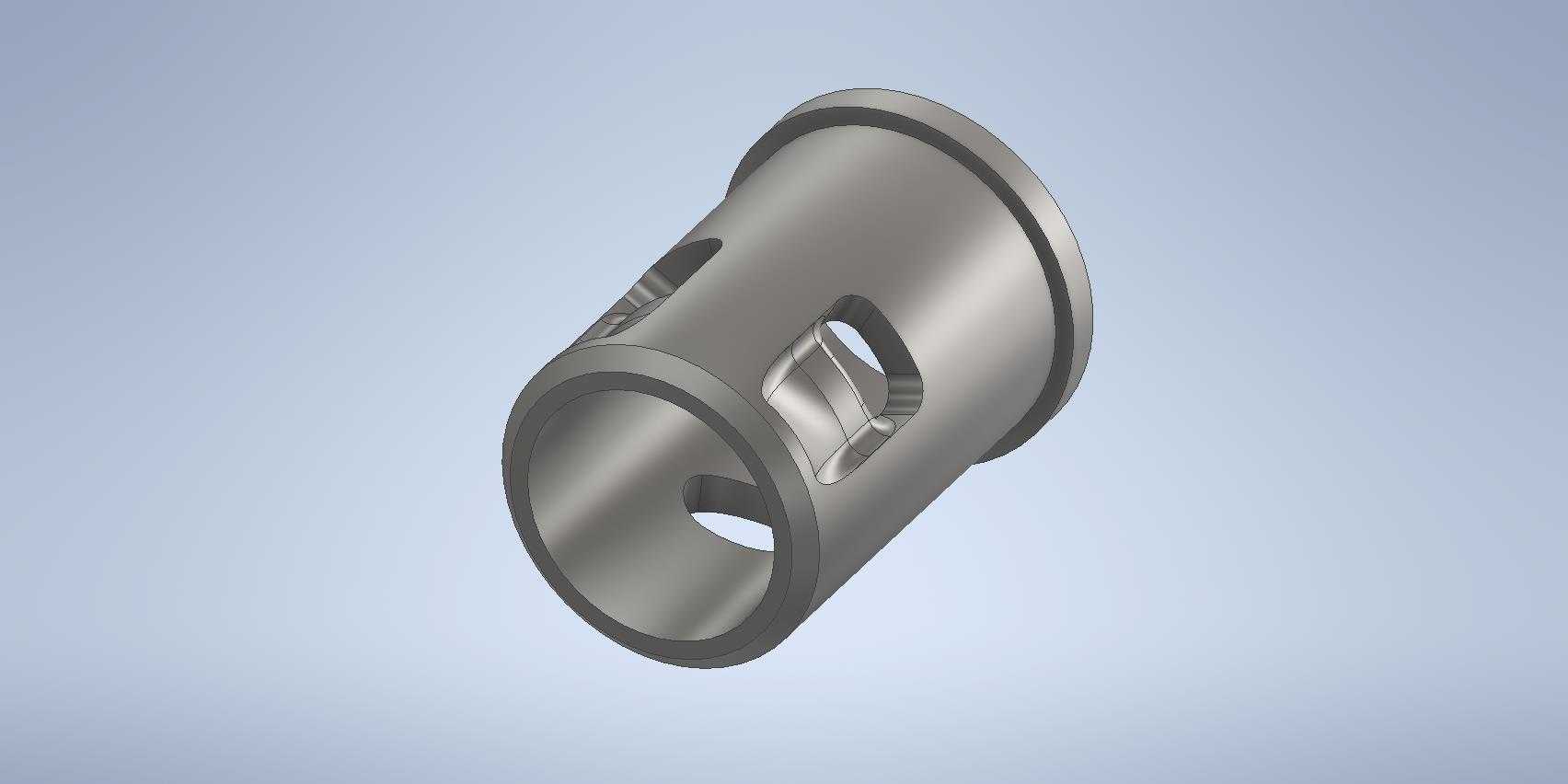

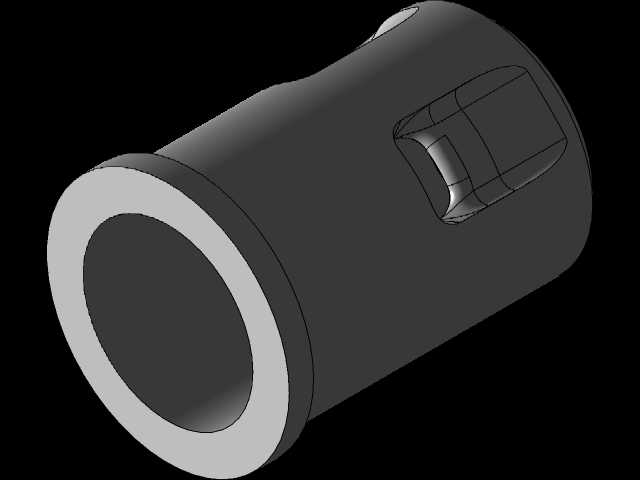

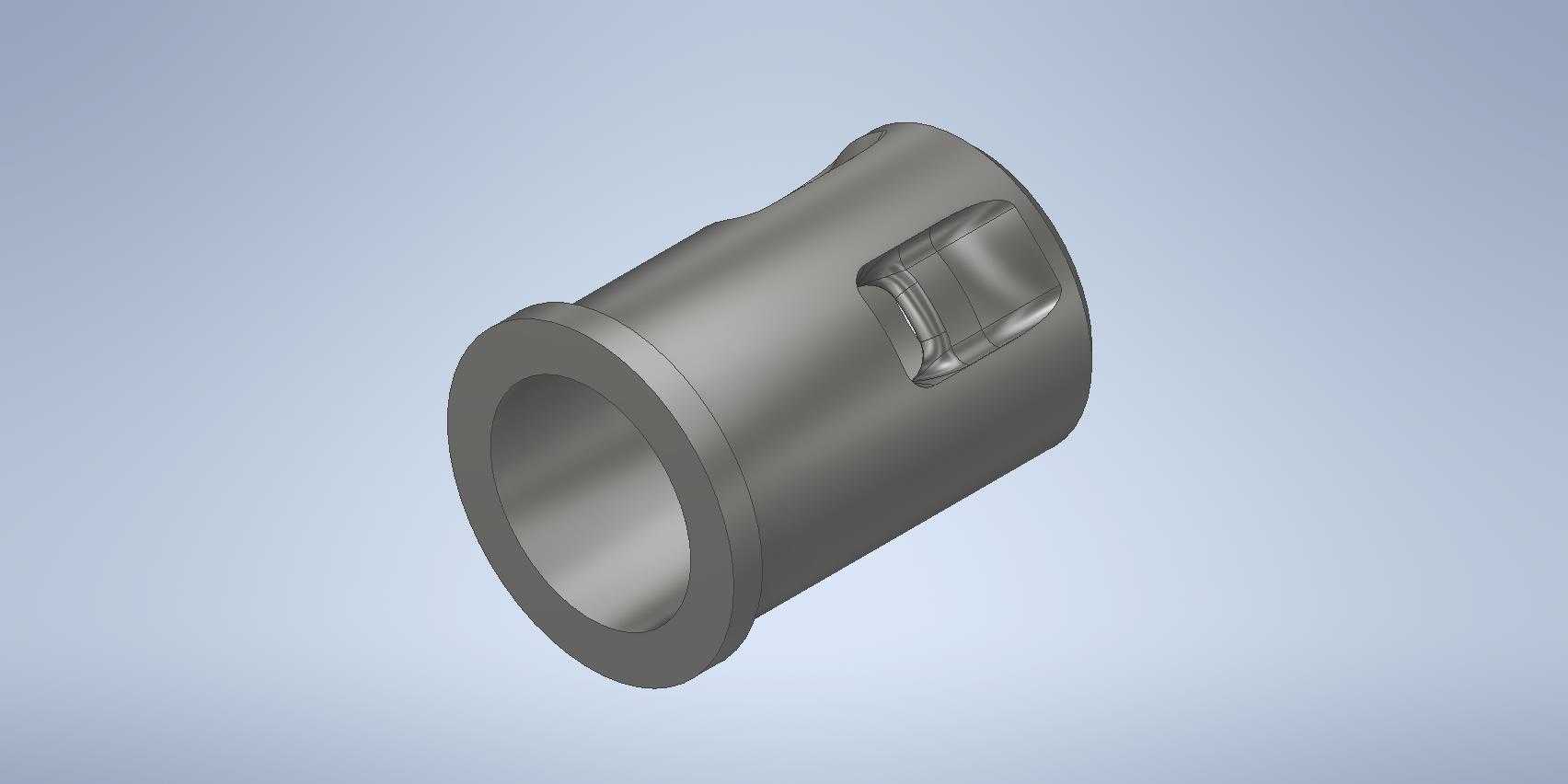

　　从功能特性来看，该套筒采用中空回转体基础结构，一端设计有带径向凸缘的安装止口，凸缘端面预留了均匀分布的螺栓过孔位置，可通过紧固件与缸体后端面对应的螺纹孔实现刚性连接，止口的配合公差按照H7/g6的间隙配合标准设计，既保证装配时的导向便利性，也能控制工作状态下的径向窜动量。筒身侧面开设的异形卡槽结构，是为了适配发动机后端的油路定位销以及线束固定卡扣的安装需求，卡槽的深度与轮廓经过反复校核，可避免周边管线在发动机运行振动过程中出现松脱、磨损问题。

　　设计过程中优先考虑了部件的受力工况，发动机在额定转速运行时，该套筒需要承受曲轴端传递的微幅径向振动，以及冷热交变工况下的热胀冷缩形变，因此整体壁厚采用非均匀设计：靠近凸缘的安装段壁厚增加2mm，提升连接刚性；筒身中段保持均匀壁厚，在保证结构强度的前提下控制部件整体重量，降低动力总成的非簧载质量。内孔表面设计有0.8μm的粗糙度要求，可与曲轴后端的导向轴段形成滑动配合面，表面做了磷化处理，提升初期磨合阶段的耐磨性能，避免长时间运行后出现配合面拉伤。

　　安装边界方面，该套筒的轴向总长度严格匹配缸体后端到飞轮壳安装面的距离，外圆直径避开了周边启动马达、机油冷却器管路的安装空间，装配时不需要额外调整周边附件的位置，可直接在现有发动机装配工装上完成压装与螺栓紧固，适配现有生产线的装配节拍。筒身的异形卡槽位置与缸体上的定位凸点完全对应，可实现装配过程中的防错设计，避免工人装反方向导致的后续密封失效问题。
