MKII发动机配套调谐排气歧管结构

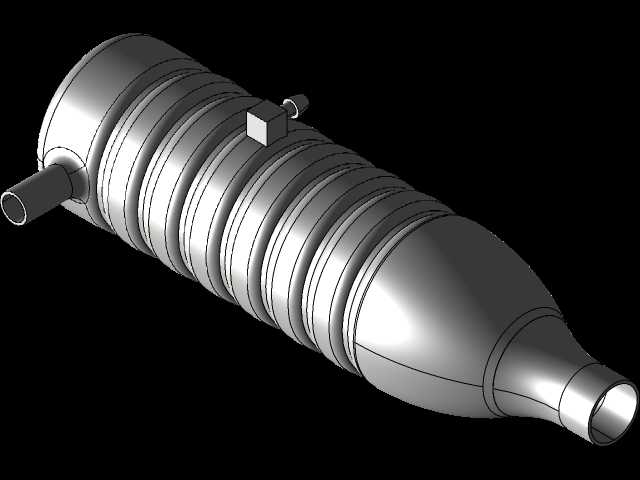

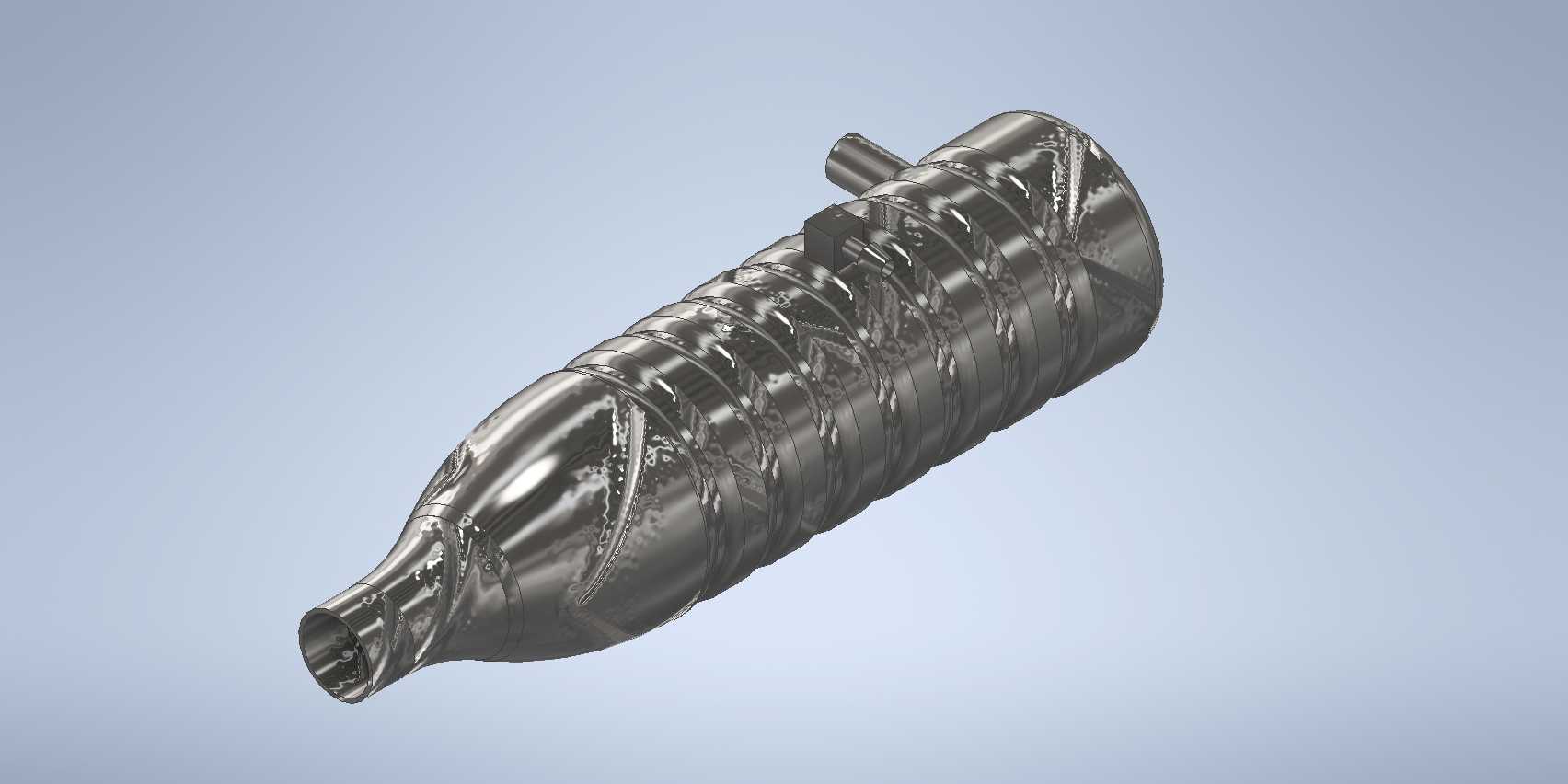

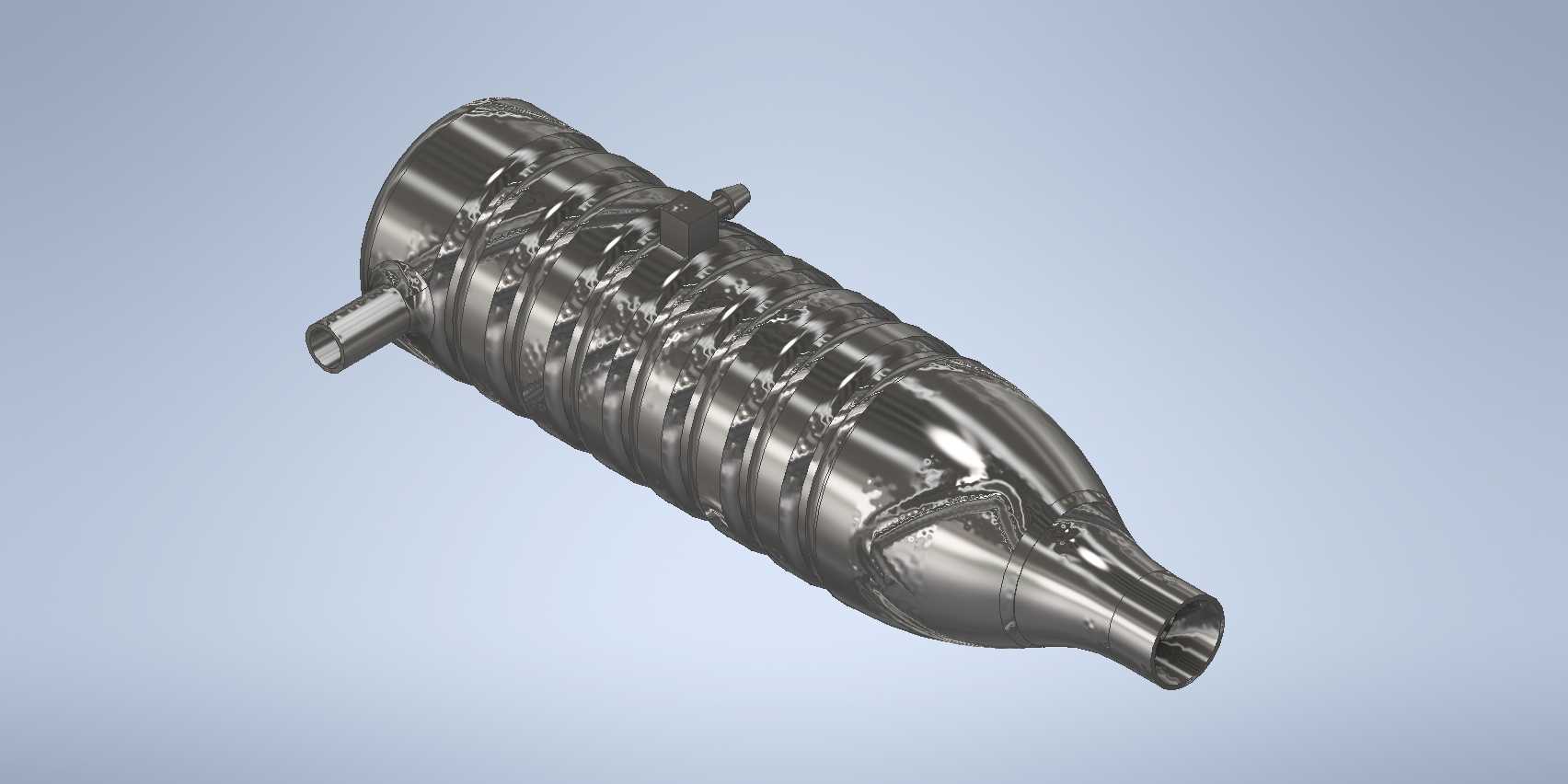

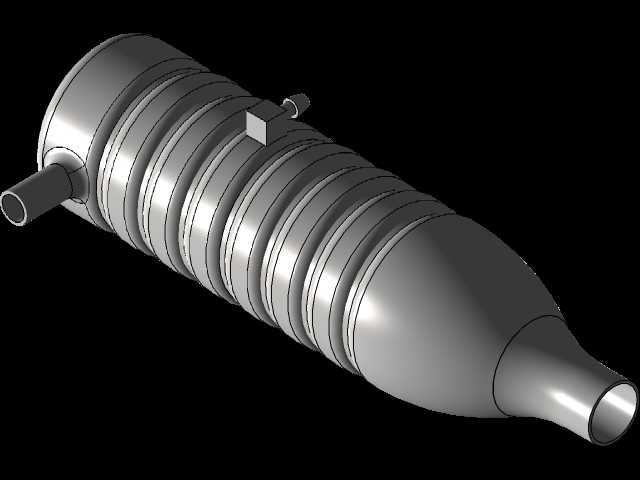

　　在小排量高性能内燃机的进排气系统设计中，调谐管的作用远不止是连通排气端口与消音单元的管路，其核心是利用排气脉冲的波动效应，通过特定的管腔容积变化、管壁曲率设计，在特定转速区间形成负压抽吸效应，帮助气缸在排气行程末端更彻底地扫出残余废气，同时降低进气行程的进气阻力，直接提升发动机的容积效率。这款适配MKII系列发动机的调谐管，在设计阶段就针对该机型的气门重叠角、排气歧管出口法兰位置、机舱内的安装空间做了多轮适配校核。从结构上看，主体采用变径渐缩的腔体设计，前段对接排气歧管的位置保留了等径过渡段，避免排气气流在入口处形成紊流损耗，中段的环形加强筋并非单纯的装饰结构，一方面是提升薄壁腔体的结构刚度，抑制发动机高转速下的管路共振，

　　另一方面也能在气流经过环形凸起时形成微小的涡流扰动，让不同气缸排出的脉冲气流在腔体内更好地完成压力波的叠加与抵消，避免不同气缸的排气脉冲相互干扰。侧面预留的小口径接口是用于连接废气再循环管路或者排气温度传感器的安装位，接口的凸台厚度做了加厚处理，避免长期受高温排气冲刷出现螺纹滑牙或者接口开裂的问题。安装边界方面，整体腔体的最大外径控制在适配车型机舱的横向间隙范围内，两端的连接法兰分别匹配排气歧管出口和下游三元催化单元的接口尺寸，安装时不需要对周边的冷却管路、线束固定位做额外改动，腔体下方预留的固定吊耳位置，和原车的排气吊挂点完全对齐，能有效缓冲发动机运行时传递到排气系统的振动，避免长期运行后出现管路开裂或者接口漏气的问题。

　　在实际装车测试中，这款调谐管针对MKII发动机常用的3000-5500转出力区间做了脉冲匹配，在这个转速区间内可以明显感受到油门响应的提升，排气背压相比原厂直出管路降低约12%，同时不会因为管腔设计过于激进导致低转速区间的排气流速过低，损失低扭表现。管壁的厚度选择也兼顾了轻量化和耐热性能，既不会因为管壁过薄导致高速行驶时出现排气异响，也不会因为重量过大增加发动机悬置的承载负担。
