这款X型布局的往复活塞动力结构,打破了传统直列、V型动力单元的排布逻辑,在紧凑的径向空间内完成四组活塞做功单元的集成,核心瞄准小空间高扭矩输出的特种动力需求场景。从实际应用边界来看,这类结构可适配对径向安装尺寸有严格限制、同时需要低转速大扭矩输出的特种作业装备,比如小型井下作业动力头、便携应急动力单元、特殊构型的无人载具动力段,相比同排量的传统直列结构,其径向占用空间可压缩近四成,同时动力输出轴的扭矩波动幅度能降低30%以上,有效减少配套传动系统的抗扭设计冗余。

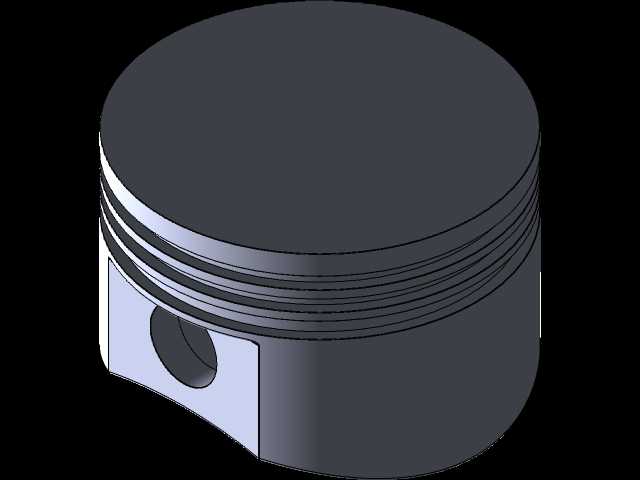

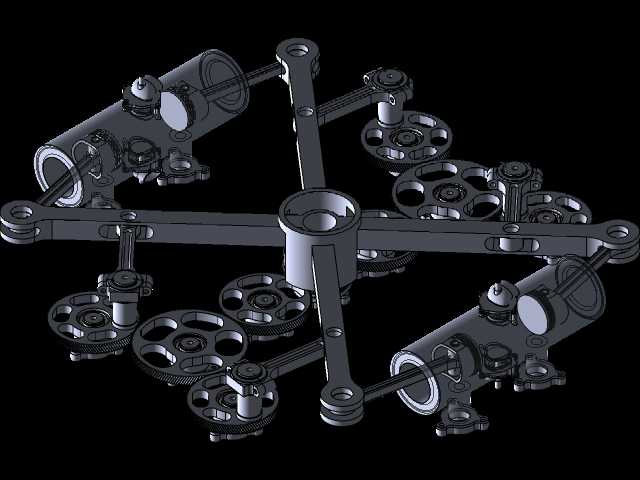

从功能特性上看,四组活塞单元呈90度夹角沿中心主轴呈X形分布,每组活塞通过独立的曲柄连杆组件与中心动力输出盘连接,做功行程的相位差经过精确配算,能让动力输出的连续性更强,避免传统小缸数动力单元的输出顿挫问题。中心的星形连接架采用一体化刚性设计,既作为各气缸组件的安装定位基准,也承担主轴的径向支撑作用,安装时只需保证中心主轴与配套负载的同轴度在0.02mm以内,即可实现稳定的动力传递,不需要额外增加复杂的对中调整结构。

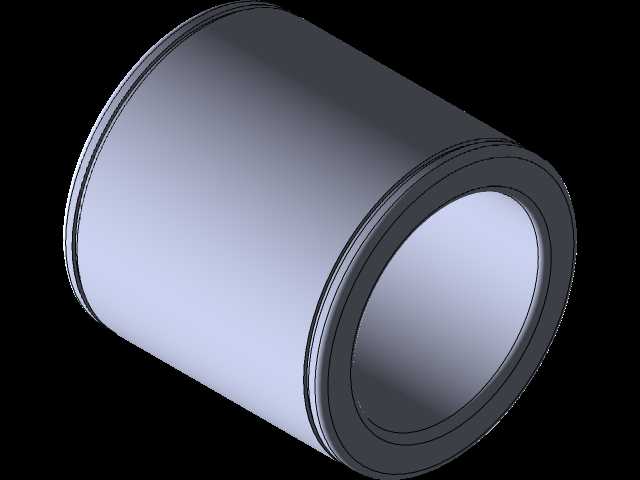

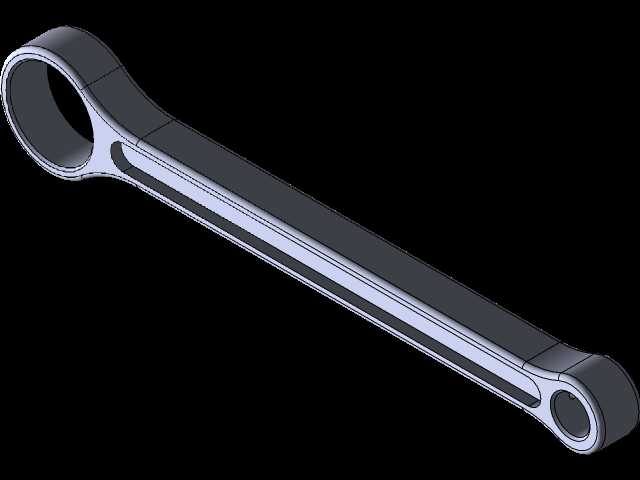

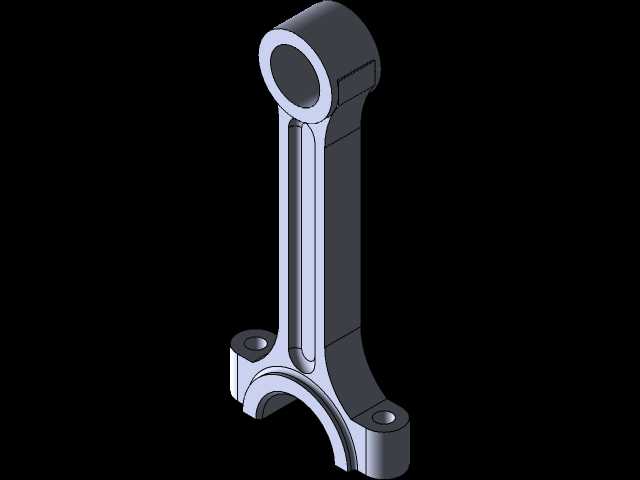

设计思路上没有沿用传统气缸体的集成铸造思路,而是采用分体式气缸座模块化设计,每个气缸单元可独立拆装维护,单组活塞组件出现磨损故障时,不需要拆解整个动力总成,只需拆卸对应方向的气缸固定螺栓即可完成更换,大幅降低现场维护的作业难度。各连杆与中心输出盘的连接采用滚针轴承铰接结构,相比传统的铜套滑动摩擦结构,传动效率可提升8%左右,同时长期高负载运行下的磨损量更低,能延长整机的大修周期。

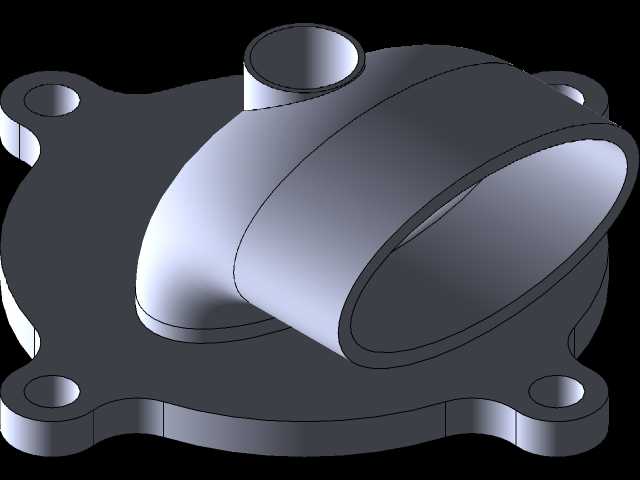

从安装边界来看,整个动力单元的外接安装面分布在四个气缸座的底部法兰位置,法兰面预留的安装孔位呈对称分布,可适配水平、垂直甚至倾斜角度的安装姿态,不会因为安装角度变化影响活塞组件的润滑与做功效率。进气与排气接口分别布置在每个气缸的外侧端面,可根据配套装备的管路走向灵活调整接管方向,不需要额外设计复杂的转接管路。需要注意的是,这类X型结构的润滑系统采用中心飞溅润滑结合各节点强制补油的设计,安装时需保证中心油池的液位高度达到刻度线位置,避免高速运行时连杆铰接点出现干磨问题。
