内啮合环形行星传动齿轮结构

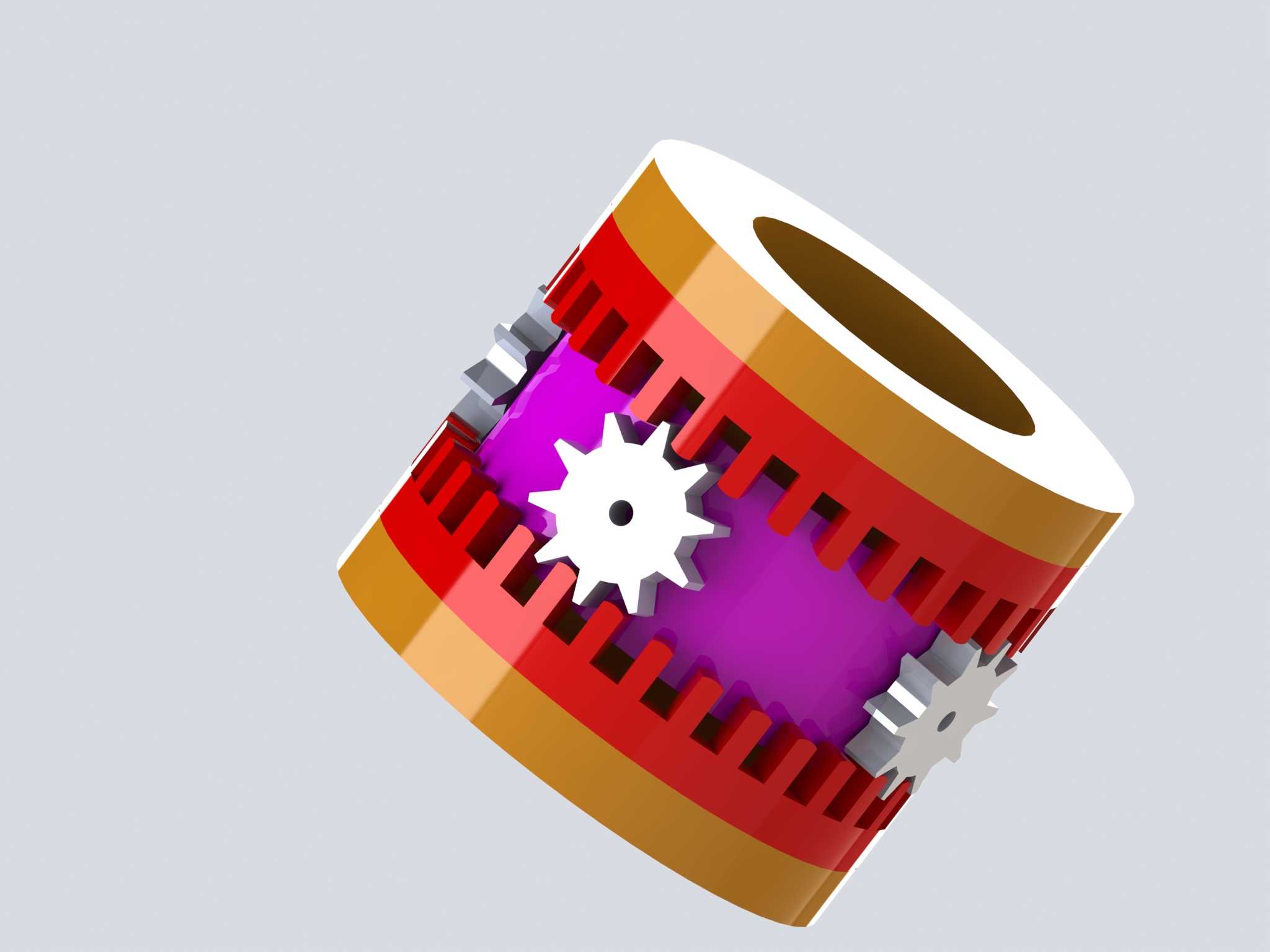

　　这套环形齿轮采用内啮合行星传动布局，齿圈设置在环形构件的内壁，与多个小直径行星轮形成啮合副，相比常规外啮合齿轮组，相同传动比下结构径向尺寸可压缩30%以上，在紧凑安装空间的传动场景中优势明显。日常选型中这类结构常出现在伺服回转平台、小型行星减速单元、自动化转台的分度机构里，也会用在包装设备的间歇送料工位、医疗器械的精密传动模块，依靠内啮合的多齿同时接触特性，传动过程中冲击载荷小，运行噪音比同参数外啮合结构低10到15分贝，适合对运行平稳性有要求的工况。设计阶段首先要匹配啮合侧隙，内齿圈的齿形公差需要和行星轮的齿厚偏差做配对计算，避免热胀后出现卡滞，同时要控制环形基体的壁厚，壁厚过薄会导致齿圈受力后圆度超差，引发啮合异响，

　　壁厚过大则会增加整体转动惯量，影响高频启停的响应速度。从安装边界来看，环形齿轮的外圆柱面可作为定位基准，配合止口与设备基座连接，内孔预留的空间刚好可以容纳行星架与输入轴，不需要额外预留避让空间，适配空心轴穿线的安装需求，比如回转工作台的气管、线缆可以直接从中心孔穿过，不需要额外设计拖链结构。齿形采用渐开线设计，啮合重合度大于1.2，多齿同时承载的特性让单齿承受的载荷更低，在相同模数下额定输出扭矩比外啮合平行轴结构高40%左右，日常维护中只需要在齿面涂抹润滑脂即可，不需要复杂的油路设计。行星轮沿齿圈周向均布，受力均匀分散，不会出现单侧偏载的问题，长时间运行后齿面磨损均匀，传动精度保持性好，适合长期连续运转的工业场景。

　　建模过程中需要严格控制内齿圈的齿向公差，避免出现锥度导致啮合接触区偏移，行星轮的安装孔位置度需要控制在0.02mm以内，保证各行星轮载荷分配均匀，不会出现个别轮齿过载断齿的问题。环形基体的两端设计有定位台阶，可直接适配标准轴承的安装尺寸，不需要额外加工衬套，减少装配环节的累积误差，装配时只需要将行星架装入齿圈内部，卡入行星轮即可完成核心传动单元的组装，装配效率比平行轴齿轮组高不少。
