机器人传动用辐条式圆柱齿轮结构

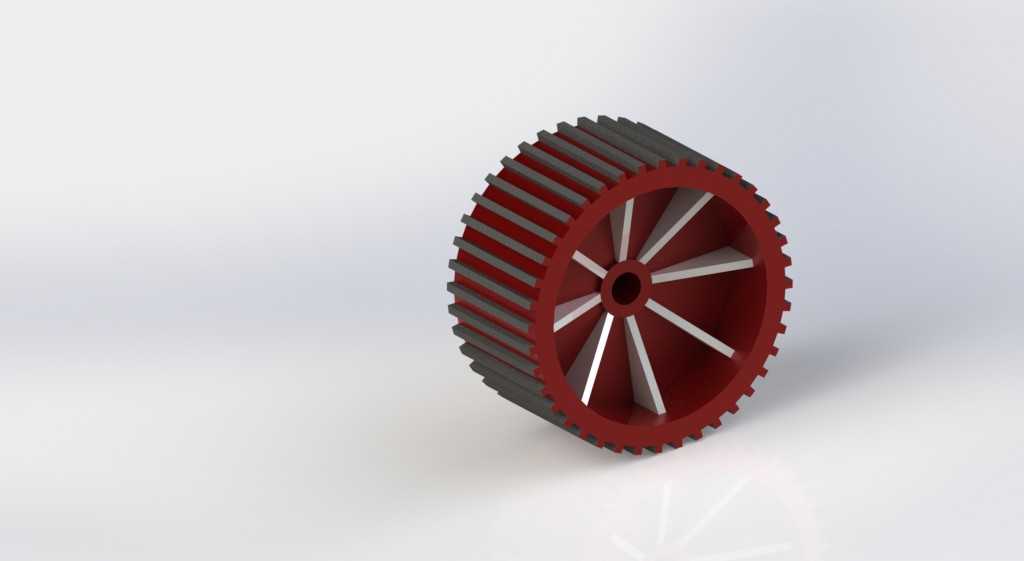

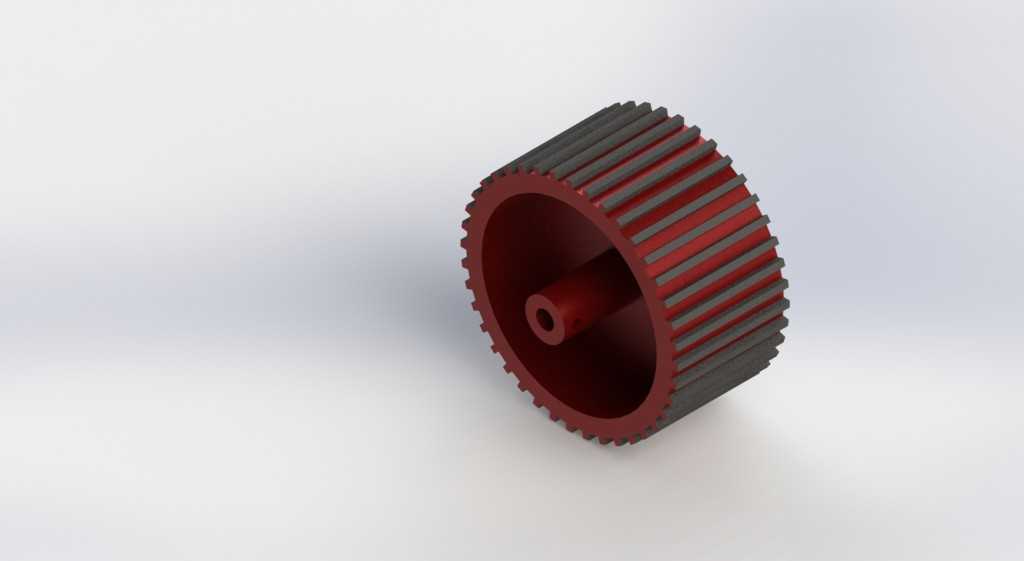

　　这款辐条式圆柱齿轮主要面向工业机器人关节传动场景设计，区别于传统实心辐板齿轮，在满足传动扭矩要求的前提下大幅降低了自身转动惯量，适配机器人关节高速启停、频繁正反转的工况需求，能有效降低关节驱动电机的动态负载，提升运动响应速度。从结构设计来看，轮齿采用标准渐开线齿形，齿部做了等厚强化处理，啮合过程中接触应力分布均匀，可承受持续交变载荷，长期运行下齿面磨损量控制在较低水平，能保证传动精度的长期稳定性。轮辐部分采用八根等角度分布的斜向辐条结构，辐条截面为矩形，从轮毂处向外延伸至轮缘内侧，这种结构在减轻整体重量的同时，通过辐条的斜向布置抵消部分传动过程中的周向剪切力，避免轮辐在大扭矩输出时出现应力集中断裂的问题，轮毂中心设置标准通孔，

　　可与传动轴通过键连接实现周向固定，安装时可通过轴肩实现轴向定位，无需额外设计复杂的定位结构。在安装边界上，轮缘外径、轮毂孔径、齿宽尺寸均匹配常规小型机器人关节的安装空间，齿顶圆与关节壳体内部预留足够安全间隙，不会出现运转过程中剐蹭壳体的问题，辐条之间的镂空区域也为关节内部的走线预留了空间，可将传感器线缆从轮体中部穿过，优化关节内部的布线结构，减少线缆随关节运动产生的弯折磨损。实际应用中，这类齿轮除了工业机器人关节，也可用于小型自动化设备的精密传动工位，比如轻载输送机的驱动端、小型变位机的回转传动部位，相比同规格实心齿轮，其运转过程中的风阻更小，高速运转时的噪声更低，不需要额外做轮体的动平衡处理就能满足中低速传动的精度要求。

　　设计过程中对齿根过渡圆角做了优化，增大了齿根处的圆角半径，降低齿根的应力集中系数，提升轮齿的抗弯曲疲劳强度，轮缘与辐条的连接位置做了圆弧过渡处理，避免截面突变带来的应力集中，整体结构可通过开模注塑或者粉末冶金工艺批量生产，也可采用机加工方式做小批量定制，适配不同载荷等级的传动需求。
