MKII发动机配套化油器滑靴结构设计

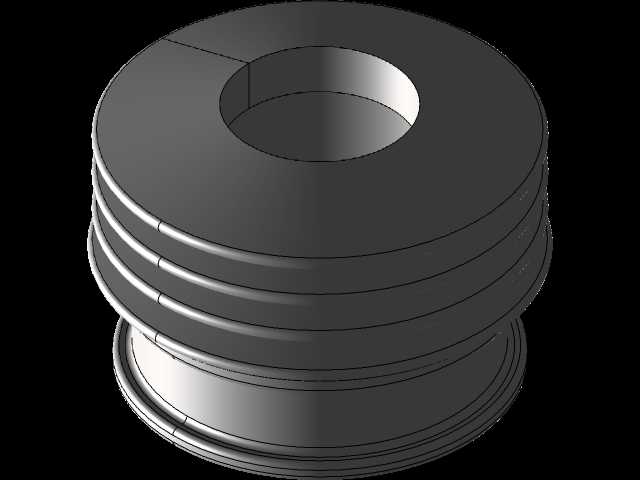

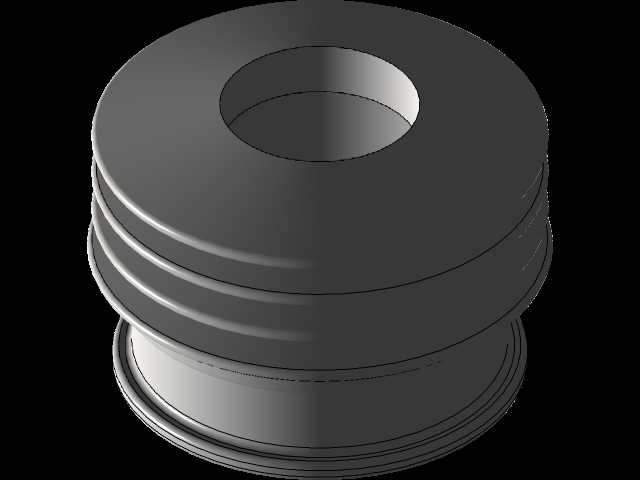

　　在化油器式燃油供给系统的实际运行场景中，滑靴是直接影响节气门开度控制精度、油门响应平顺性的核心接触传动零件，尤其在MKII系列发动机的配套化油器总成里，该零件的结构合理性直接决定了不同工况下燃油供给量的匹配精度，以及长期使用后的磨损冗余量。从实际装车工况来看，化油器滑靴安装在化油器本体与油门传动拉杆的衔接位置，工作过程中需要持续承受拉杆往复运动带来的轴向推力与周向微幅转动摩擦力，同时还要耐受发动机舱内的高温油气环境，因此在结构设计时首先要兼顾耐磨性能与运动顺滑性。该零件整体采用阶梯式同轴回转结构，上部开设的偏心销孔用于和油门驱动摇臂铰接，中部的多道环形槽一方面用于储存润滑脂，降低往复滑动过程中的摩擦阻力，

　　另一方面可以在长期磨损后留存少量磨屑，避免磨屑卡滞在滑动配合面导致油门卡滞的安全隐患。下部的圆柱导向段与化油器本体的导向孔采用间隙配合，配合公差选取H7/g6的滑动配合等级，既保证运动过程中不会出现径向晃动导致的开度控制偏差，又不会因为配合过紧在低温或者积碳附着时出现卡滞。设计过程中需要严格控制各段同轴度误差，导向段与上部铰接孔的轴线平行度需要控制在0.02mm以内，否则会在油门动作过程中出现别劲现象，导致踏板力忽轻忽重，影响驾驶操控感受。从安装边界来看，该零件的总长度需要匹配化油器本体的安装腔深度，预留1.5mm的轴向窜动间隙，避免热胀冷缩导致零件顶死；中部环形槽的槽深控制在0.8mm，槽宽1.2mm，既保证足够的润滑脂储存空间，

　　又不会削弱零件整体的结构强度，在承受最大油门开度的冲击力时不会出现断裂变形。实际台架验证阶段，该结构经过十万次往复油门动作测试后，配合面磨损量小于0.03mm，完全满足发动机全生命周期的使用要求，不会因为滑靴磨损导致油门开度不准、混合气浓度异常，进而引发动力不足、油耗升高或者怠速不稳的问题。在三维建模过程中，所有回转面的过渡圆角均选取R0.5，避免应力集中，同时零件表面粗糙度要求导向面达到Ra1.6，铰接孔内表面达到Ra1.6，其余非配合面达到Ra6.3即可，在保证使用性能的前提下控制加工成本。
